Beispiel: HMI

Produkt: CODESYS Visualization

Das Beispiel-Package HMI Example enthält Beispiele für die Anbindung von CODESYS HMI an eine CODESYS V3- und V2.3-Steuerung.

Beschreibung

Das Beispielprojekt HMIDemo.project zeigt die folgende Features:

Um das Beispielprojekt HMIDemo.project erfolgreich ausführen zu können, benötigen Sie zusätzlich folgende Bibliothek und Projekte:

LibForHMIDemo.library
Die Bibliothek LibForHMIDemo dient dazu, zu zeigen, wie man Visualisierungen mit einer Parameterschnittstelle aus einer Bibliothek verwendet und mit einer Datenquelle verknüpft.
V3ProjForHMIDemo.project
Beispielprojekt für V3-Steuerungen. Es stellt Daten für die HMIDemo in einer V3-Steuerung bereit.
V23Proj.pro
Beispielprojekt für V2.3-Steuerungen. Es stellt Daten für die HMIDemo einer V2.3-Steuerung bereit.

CODESYS V3-Steuerung verbinden:

Installieren Sie CODESYS V3.5 SP11 Patch 1 oder höher und laden Sie das Projekt V3ProjForHMIDemo.project auf die Steuerung CODESYS Control Win.
Passen Sie die Kommunikationseinstellung Name und Adresse der Steuerung in der Registerkarte Kommunikation der Datenquelle entsprechend an. Dazu doppelklicken Sie im Gerätebaum unter dem Objekt Data Sources Manager das Objekt DatasourceV3 und wählen Sie die Registerkarte Kommunikation.
Für weitere Informationen siehe: Kommunikation bearbeiten

CoDeSys V2.3-Steuerung verbinden

Installieren Sie CoDeSys V2.3 und laden Sie das Projekt V23Proj.pro auf eine PLCWinNT.
Passen Sie die Kommunikationseinstellung IP-Adresse in der Registerkarte Kommunikation der Datenquelle entsprechend an. Dazu doppelklicken Sie im Gerätebaum unter dem Objekt Data Sources Manager das Objekt Datasource und wählen Sie die Registerkarte Kommunikation.
Für weitere Informationen siehe: Kommunikation bearbeiten

Visualization
Die Visualisierung Visualization zeigt, wie Funktionsbausteine und Visualisierungen aus Bibliotheken in der HMI verwendet werden können. (Für genaue Informationen hierzu doppelklicken Sie im Gerätebaum unter dem Objekt Data Source Manager das Objekt DatasourceV3 und wählen Sie die Registerkarte Typabbildungen.) Mit dem Schalter kann die Simulation eines Sägezahnsignals gestartet und beendet werden. Der aktuelle Wert des Signals wird darunter angezeigt.

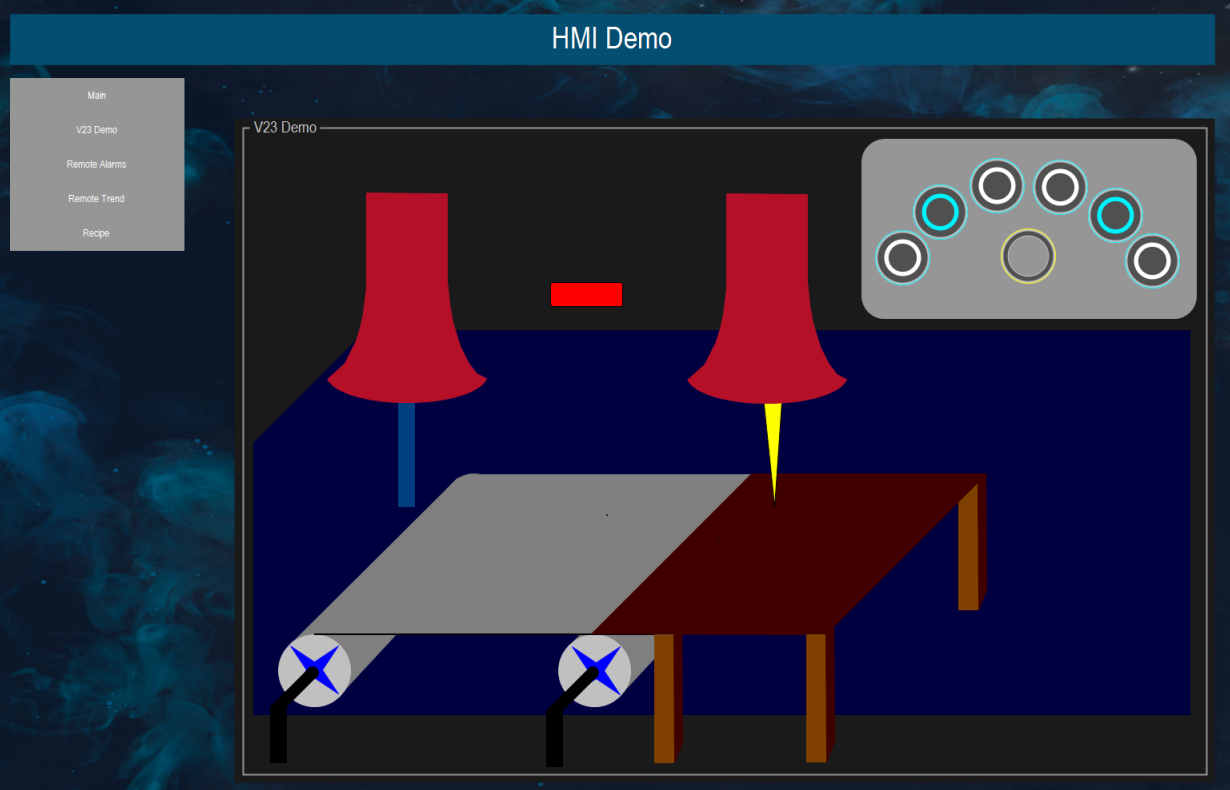

V23Demo
Verbindung mit einer CoDeSys V2.3 Steuerung

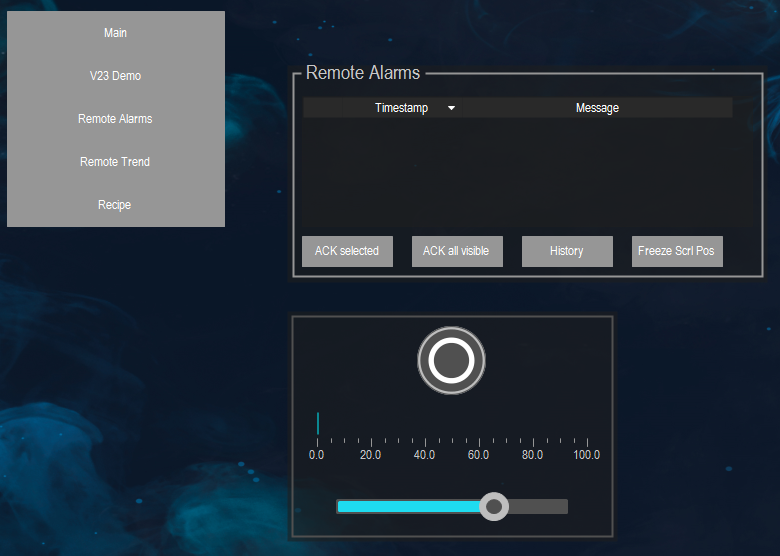

Alarms
Diese Visualisierung zeigt, wie Alarme einer per Datenquelle verbundenen V3-Steuerung angezeigt und bestätigt werden können. Ein Alarm wird ausgelöst, wenn der Schieberegler 60 % des Höchstwerts überschreitet.

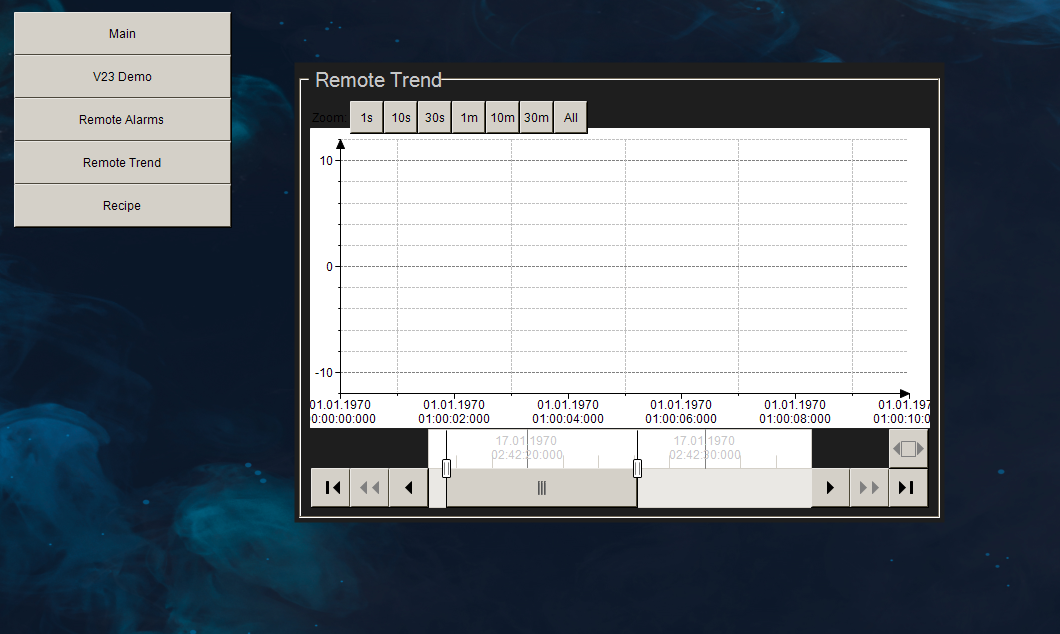

Trend
In dieser Visualisierung wird mit Hilfe des Trendelements eine CODESYS V3-Trendaufzeichnung einer per Datenquelle verbundenen Steuerung dargestellt. Dazu muss die Simulation des Sägezahnsignals aktiviert sein.

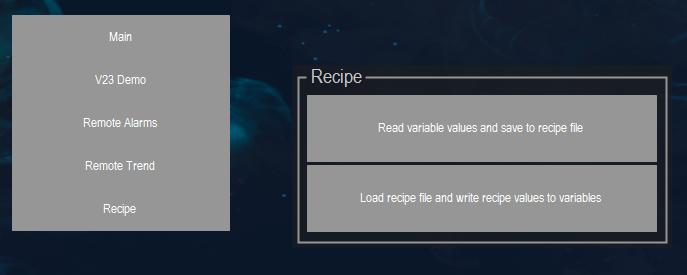

Recipe
Diese Visualisierung zeigt, wie Rezepturen mit der HMI geladen und gespeichert werden. Die Rezepturen lesen/schreiben Werte der verbundenen Steuerungen.
