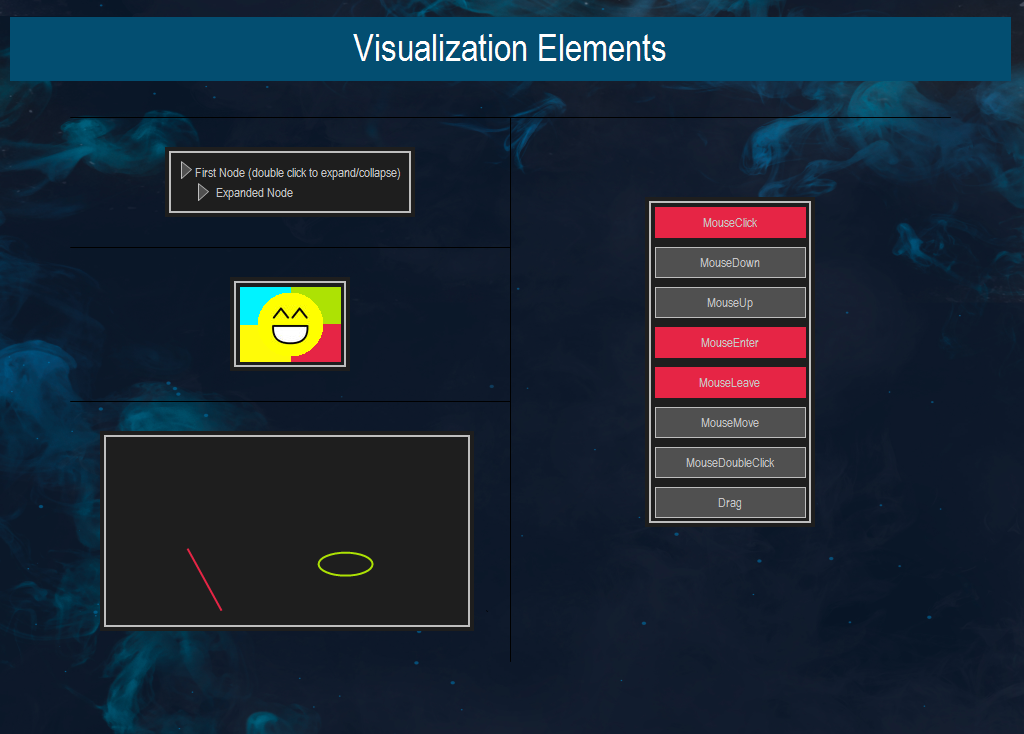

Beispiel: Visualisierungselemente

Überall dort, wo ein Bild dargestellt wird, wird auf dessen ID aus der Bildersammlung verwiesen. Beispielsweise rererenziert ein Visualisierungselement, das ein Bild anzeigt, dieses Bild in seiner Elementeigenschaft Statische ID per ID.

Einige Mausereignisse werden direkt von der Visualisierung unterstützt:

OnMouseClick, OnMouseDown, OnMouseLeave, OnMouseEnter, OnMouseUp und OnMouseMove

Weitere Ereignisse (Doppelklick, Ziehen) sind im Programm MouseEvents implementiert. Beispielsweise ändert sich die Farbe des Elements, wenn ein Ereignis eintritt.

Element können auf zwei unterschiedliche Arten rotieren: Es wird zwischen innerer und normaler Drehung unterschieden. In beiden Fällen dreht sich das Element um den Mittelpunkt (Drehzentrum). Aber bei der inneren Drehung dreht sich das Element zusätzlich um sich selbst (Eigenrotation), was bei der normalen Drehung nicht der Fall ist.

Main: Ruft die folgenden Programme auf

MouseEvents: Implementiert den Doppelklick und das Ziehen für ein Objekt

Für den Doppelklick wird ein Timer verwendet, um auf den zweiten Mausklick zu warten. Um das Ziehen zu implementieren, wird eine neue Position für das Objekt berechnet, wenn die Maus gedrückt wird und sich bewegt

Node: Klappt nach einem Doppelklick den Knotens auf und zu.

Dies wird auch mit einem Timer für den Doppelklick realisiert.

Rotation: Berechnet für jeden Winkel eines Kreises die Position

Visualization: Es ist wichtig, dass das Zeitintervall für die Visualisierungsaufgabe kurz ist, um ein schnelles Feedback von der Benutzeroberfläche zu erhalten.
