Beispiel: Mit Visualisierungsstil Schaltfläche positionieren
Produkt: CODESYS Visualization

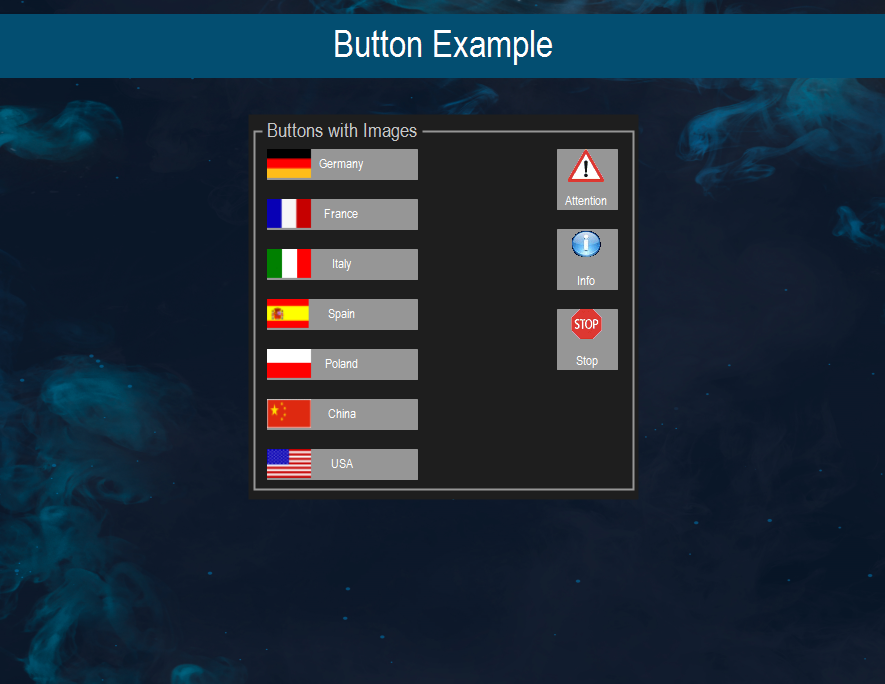

Dieses Beispiel zeigt, wie Sie die Textposition von Schaltflächen mit eingebetteten Bildern viia Visualisierungsstil festlegen.
 |
Beschreibung
Die Textposition von Schaltflächen kann über den Visualisierungsstil Style15.visustyle.xml geändert werden. Den Stil finden Sie im Download in der ZIP-Datei Style.
Weitere Informationen
Die Positionen werden durch Parameter wie folgt definiert:
<Value name="Button-Absolut-TextOffset-Left" type="DINT">40</Value><Value name="Button-Absolut-TextOffset-Right" type="DINT">0</Value><Value name="Button-Absolut-TextOffset-Top" type="DINT">40</Value><Value name="Button-Absolut-TextOffset-Bottom" type="DINT">0</Value>
Systemvoraussetzungen und Einschränkungen
Programmiersystem | CODESYS Development System Version 3.5.14.0 oder höher |
Laufzeitsystem | CODESYS Control Win Version 3.5.14.0 |
Zusatzkomponenten | - |
Hinweis
DOWNLOAD Projekt
