Beispiel: Einsatz von Makro-Modulen

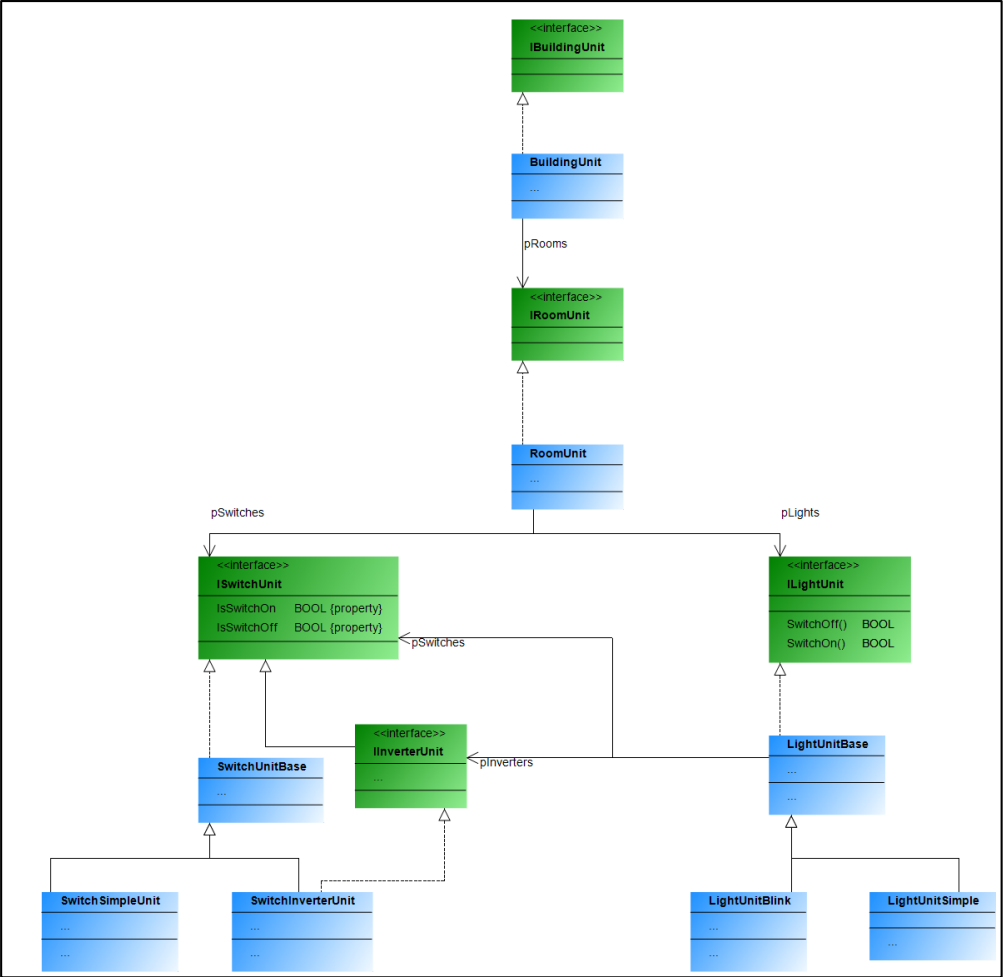

Das Beispiel beschreibt ein Gebäude, das aus Räumen aufgebaut ist. Diese Räume besitzen Schalter und Lichter, die jeweils in zweifacher Ausprägung vorhanden sind. Die Lichter (Blink- oder Dauerlicht) sind mit Schaltern oder Tastern verknüpfbar. Ein Schalter oder Taster kann mit mehreren Lichtern verknüpft sein. Wenn ein Licht beispielsweise sowohl mit Schalter als auch mit Tastern versehen ist, verhält sich der Schalter wie ein Hauptschalter, der betätigt werden muss, bevor die Lichter über die Taster bedient werden können. Wenn ausschließlich Schalter verbaut sind, schalten diese das referenzierende Licht. Ein blinkendes Licht wechselt im eingeschalteten Zustand automatisch zwischen An und Aus.

Für weitere Informationen siehe Befehl: Makro-Module erzeugen.

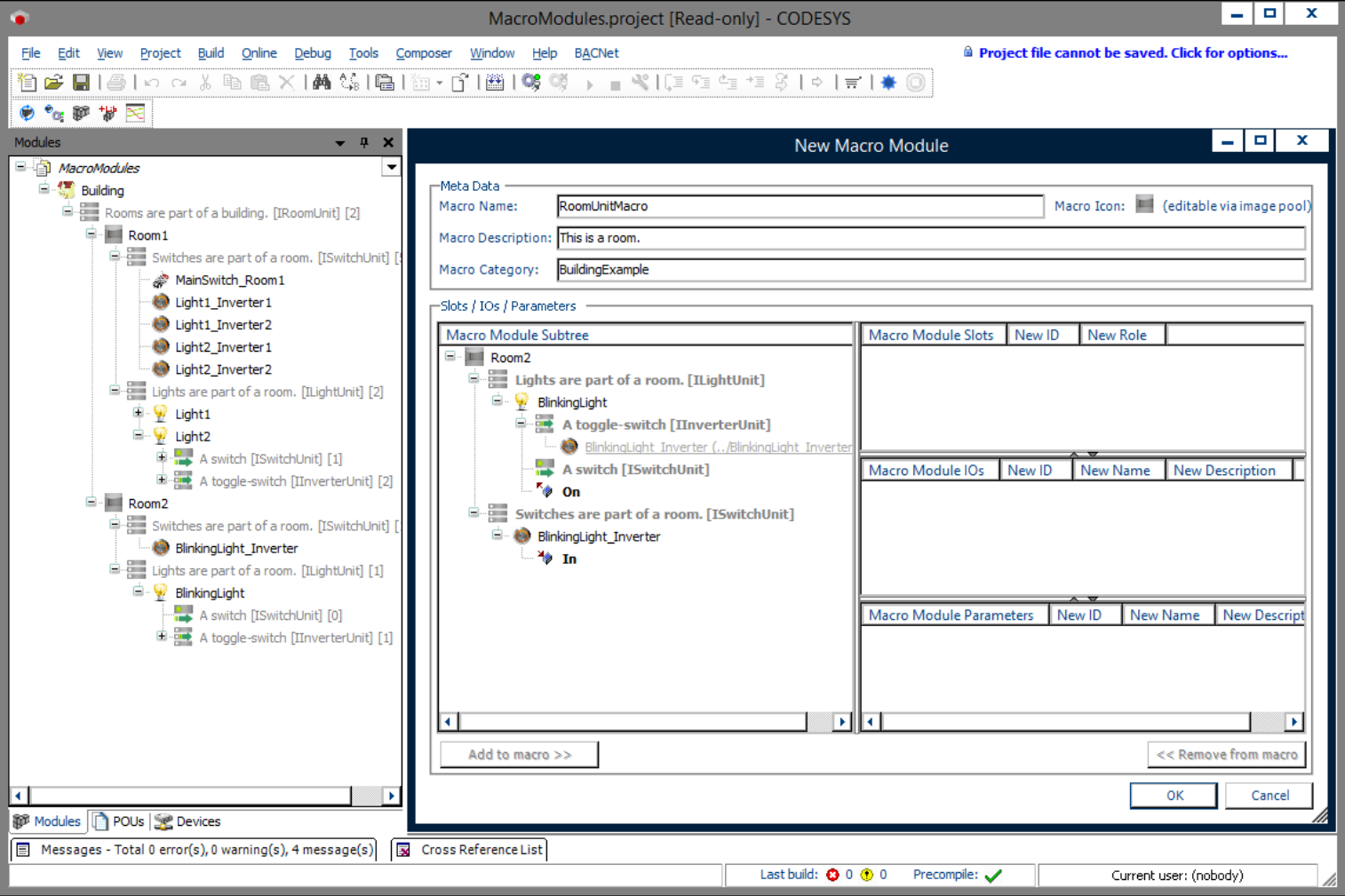

Die Visualisierung ist im Beispiel bereits um ein Makro-Modul erweitert. Um diese nutzen zu können, müssen Sie das Makro-Modul RoomUnitMacro_OneLightOneInverter als Modul aus der Instanz Room2 erstellen und instanziieren. Dieses Makro-Modul soll die Konstellation "ein Raum mit einem Licht und einem Schalter" in sich tragen.

Nach einem Generierungslauf des CODESYS Application Composer können Sie dann die Applikation mit der Visualisierung nutzen.

Ein weiteres Anwendungsbeispiel ist der Entwurf von zwei verschiedenen Regeleinstellungen für einen Motor in Form von Sub-Bäumen. Während die eine Regeleinstellung beispielsweise für geringe Überschwinger sorgt, könnte die andere hauptsächlich das Ziel verfolgen, den Sollwert schnellstmöglich zu erreichen.

Diese beiden Sub-Bäume mit Parametersätzen können jeweils innerhalb eines Makro-Moduls zusammengefasst werden. Beim Erstellen des Modulbaums können Sie das gewünschte Regelmodul dann benutzen, ohne die komplette Sub-Baum-Konfiguration durchführen zu müssen oder ohne den Sub-Baum überhaupt zu sehen.
