Beispiel: CNC

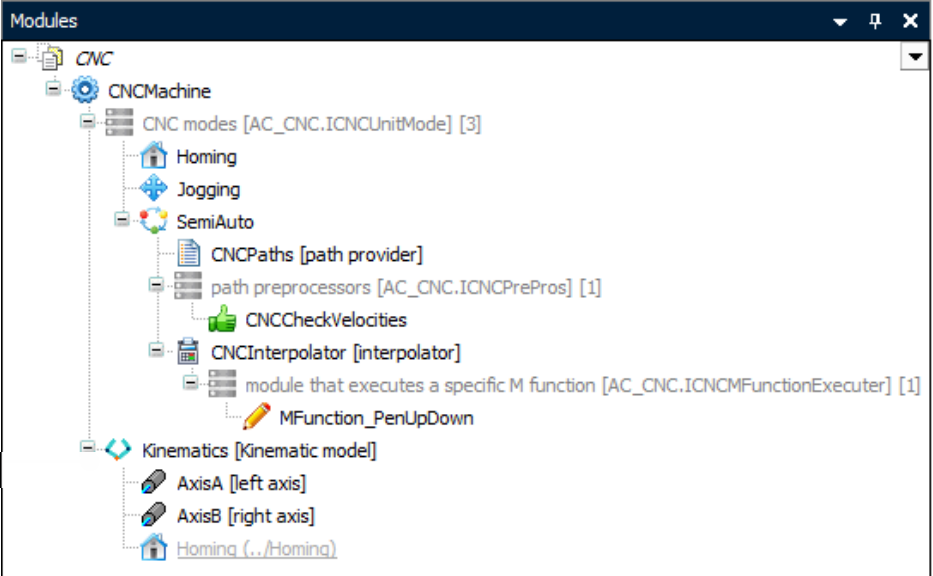

Das Beispiel enthält eine CNC-Maschine, die aus Composer-Modulen aufgebaut ist. Hierbei werden die Achsen, die Visualisierung und die Steuerungssoftware in Form von Composer-Modulen realisiert.

In einem Teil der Module wird eine Abbildung der Hardware vorgenommen, so dass im anderen Teil die restlichen Module reine Software-Funktionalität besitzen können. Diese übernehmen dann das Steuern der CNC-Maschine.

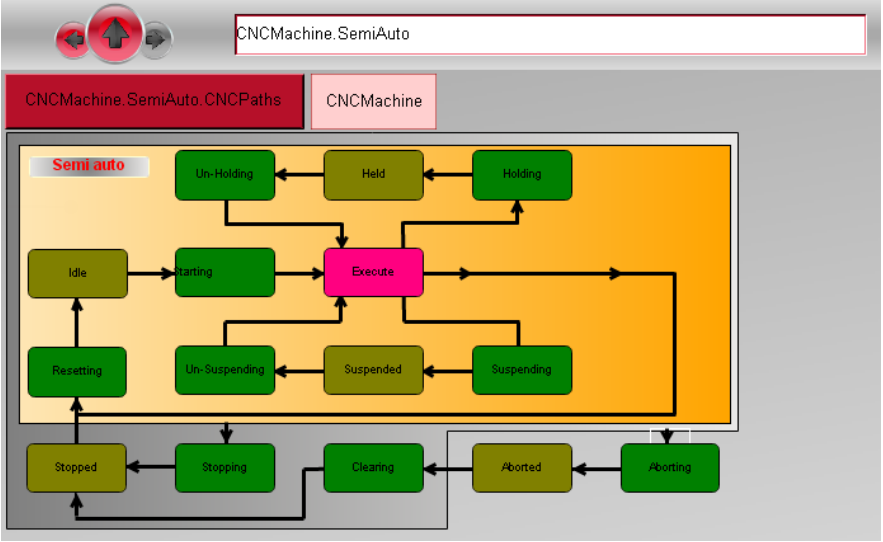

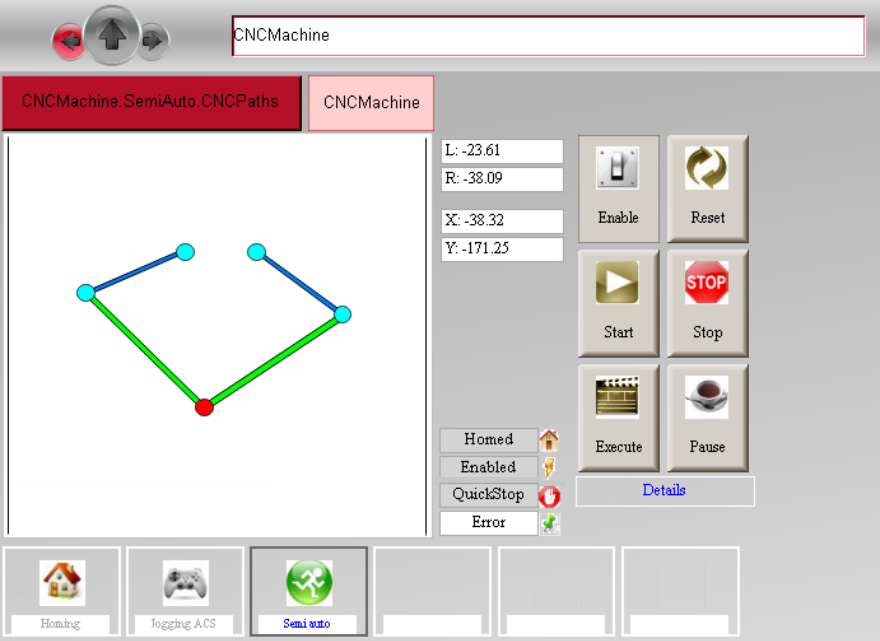

In der Visualisierung kann die Maschine bewegt werden. In der Registerkarte CNCPaths können Sie den Pfad der Bewegung, der im Automatikmodus ausgeführt wird, vorgeben. Über den Link „Details“ kommen Sie an die Darstellung einer OMAC State Machine, nach welcher die CNC-Maschine funktioniert. Die möglichen Zustände unterscheiden sich je nach Betriebszustand.
