EtherCAT - PROFINET-Device-Terminal EL6631_0010

CODESYS unterstützt das Gerät EL6631_0010 der Fa. Beckhoff, das ein Gateway von EtherCAT zu PROFINET-Device darstellt. Sie fügen das Gateway unterhalb des EtherCAT-Kopplers EK1100 ein und können es wie einen gewöhnlichen EtherCAT-Slave konfigurieren.

Wenn Sie das Gateway einfügen, wird automatisch ein PROFINET-Device-Knoten einfügt. Dieses PROFINET-Device verhält sich wie ein Standard-PROFINET-Device.

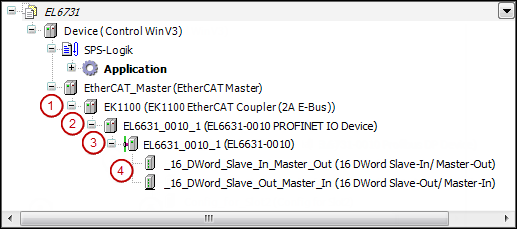

(1) EtherCAT-Koppler (2) Gateway EtherCAT-PROFINET-Device (3) PROFINET-Device (4) PROFINET-Module

Unterhalb des PROFINET-Device fügen Sie die PROFINET-Module ein. In den Dialogen des Editors können Sie die typischen PROFINET-Parameter und IO-Kanäle einstellen.
