Registerkarte: EtherCAT-Slave - Prozessdaten
Die Registerkarte zeigt die Prozessdaten für die Ein- und Ausgänge des Slaves. Die Daten stammen aus der Gerätebeschreibungsdatei.
Die Tabelle zeigt die Ausgänge des Slaves definiert durch Startadresse, Typ, Index. Wenn hier Ausgänge (zum Schreiben) des Geräts aktiviert werden, können diesen Ausgängen im Dialog EtherCAT E/A-Abbild Projektvariablen zugewiesen werden. |
Die Tabelle zeigt die Eingänge des Slaves definiert durch Name, Typ, Index. Wenn hier Eingänge (zum Lesen) des Geräts aktiviert werden, können diesen Eingängen im Dialog EtherCAT E/A-Abbild Projektvariablen zugewiesen werden. |
Wenn in der ESI-Datei des EtherCAT-Slaves herstellerspezifische Tags (nicht standardisierte Tags) definiert sind, stehen alternative Sync-Manager-Zuordnungen zur Verfügung. Zwischen diesen PDO-Zuordnungen können Sie umschalten. Wählen Sie dazu die gewünschte vordefinierte PDO-Zuordnung aus der Auswahlliste aus. |

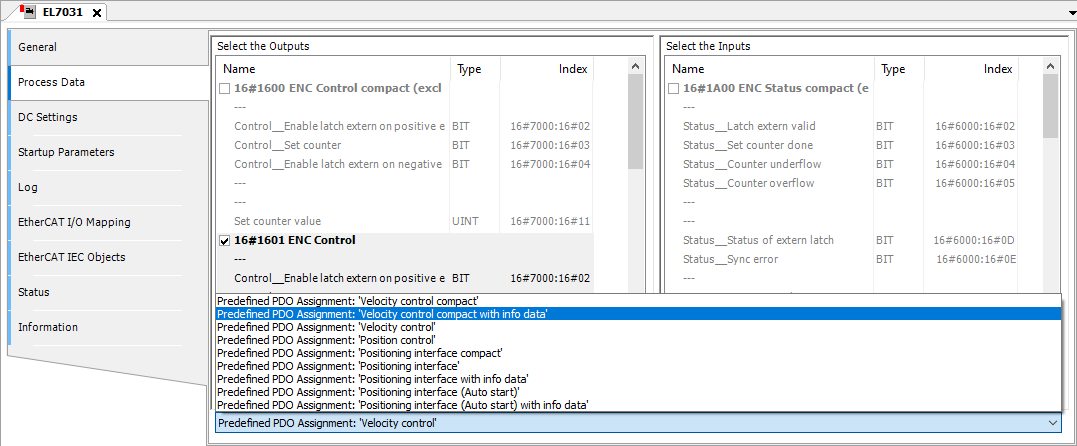

Prozessdaten eines EtherCAT-Slaves
