Übersichtsseite im Master

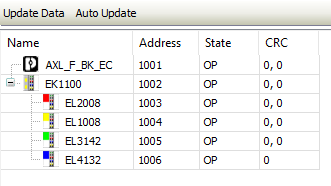

Auf der Registerkarte Überblick werden alle Slaves und deren Status gesammelt angezeigt.

Jeder EtherCAT-Slave wird mit seiner physikalischen Adresse, dem Status und eventuellen Fehlerzählern aufgeführt. Die Fehlerzähler (CRC) werden dabei aus jedem Gerät für jeden aktiven Anschluss gelesen und zeigen somit auch Probleme (EMV) bei der Verkabelung zwischen den Geräten.

Beispiel: Ein Wert von 12,0 für CRC bedeutet, dass am ersten Port 12 Frames mit CRC-Fehler empfangen wurden, am zweiten Anschluss keine.

Für weitere Informationen siehe: Registerkarte: EtherCAT-Master - Überblick
