Diagnose in der Benutzeroberfläche
Gerätebaum
Der Gerätebaum erlaubt im Onlinebetrieb ein genaues Lokalisieren einer anstehenden Diagnose.
Error-Flag (rotes Dreieck): Schwerer Fehler, wie zum Beispiel ein falsches/fehlendes Gerät oder Verbindungsabbruch
Diagnose-Flag (rotes Ausrufezeichen): Signalisiert, dass für genau dieses Gerät aktuell ein Diagnoseeintrag vorhanden ist
Error-Cleared-Flag (graues Ausrufezeichen): Signalisiert, dass ein zuvor anstehender Fehler behoben wurde

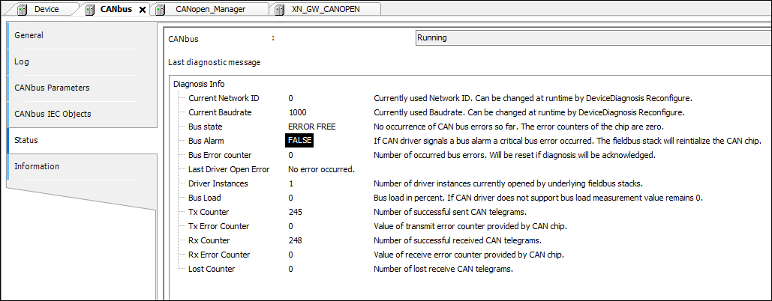

Statusseite
Die Statusseite des CAN-Bus zeigt den Buszustand, Diagnosemeldungen und den Zustand diverser Parameter an. Auf dieser Seite können Sie überprüfen, ob Nachrichten empfangen und gesendet werden und ob Nachrichten verloren gehen. Weiterhin sehen Sie, ob der Treiber geöffnet werden konnte (Driver Instances > 0, Last Driver Open Error).

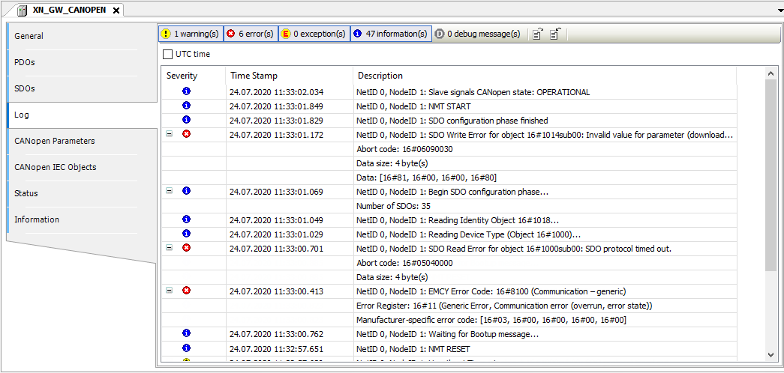

Loggerseite
Sowohl auf Controller als auch Device-Ebene wird eine gefilterte Ansicht des SPS-Loggers angezeigt. Diese Ansicht zeigt nur die Einträge an, die vom jeweiligem Gerät erzeugt wurden.
