Topologieansicht erstellen

Eine Steuerung einer Topologieansicht hinzufügen

In der Topologieansicht können Sie die auf dem Automation Server eingetragenen Steuerungen und ihre Netzwerktopologie in einem frei gewählten Bild darstellen.

. Voraussetzungen

  • Sie sind auf dem CODESYS Automation Server eingeloggt

  • Eine oder mehrere Steuerungen sind auf Ihrem Automation Server eingetragen und werden in der Ansicht Listanansicht angezeigt

  1. Wählen Sie im Menü SPSen → Topologieansichten.

  2. Klicken Sie auf + Neue Topologieansicht.

  3. Geben Sie im Dialog Topologieansicht erzeugen einen Namen und eine Beschreibung für Ihre Topologieansicht ein.

  4. Klicken Sie auf die Schaltfläche Bild auswählen und wählen Sie ein Bild für die Topologieansicht aus Ihrem Dateiverzeichnis. Die möglichen Bildformate sind jpeg, gif, png, svg.

  5. Klicken Sie auf die Schaltfläche Erzeugen.

    Das ausgewählte Bild wird als Topologieansicht angezeigt.

  6. Klicken Sie auf die Schaltfläche Bearbeiten.

    Die Ansicht Topologieansicht bearbeiten öffnet sich.

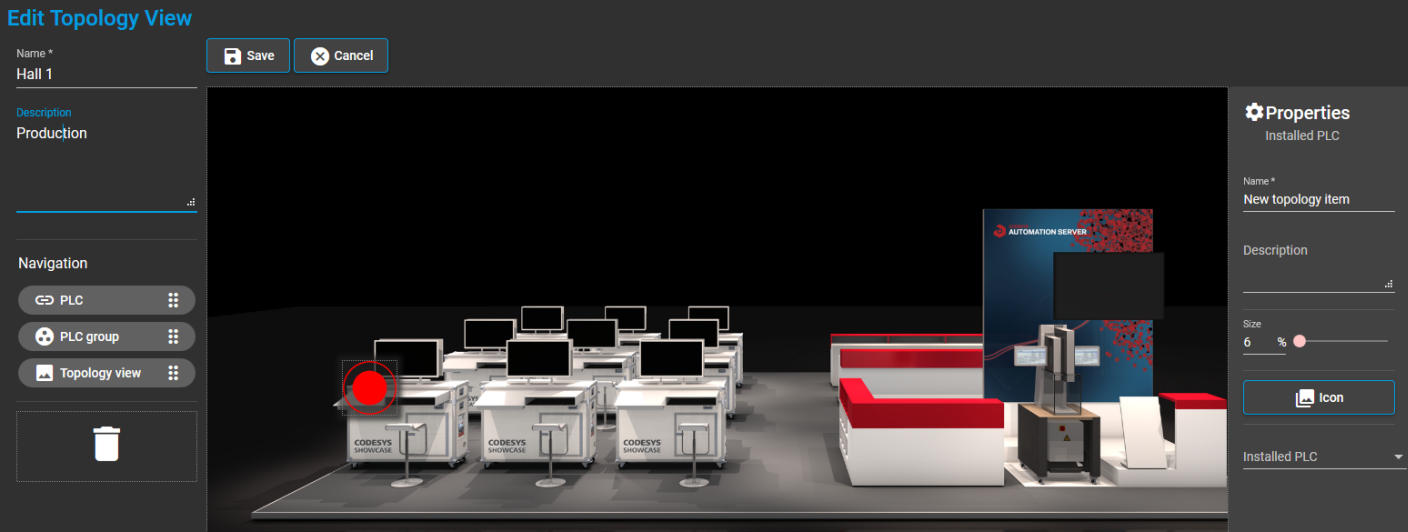

  7. Ziehen Sie das Element _cas_img_topo_elem_plc.png mit der Maus in das Bild zu einer Steuerung.

    Bei der Steuerung wird das Symbol _cas_icon_elem_plc.png hinzugefügt.

    Am rechten Rand des Bilds öffnet sich Ansicht Eigenschaften zur Anzeige und Bearbeitung der Eigenschaften dieser Steuerung in der Ansicht.


  8. In den folgenden Schritten konfigurieren Sie die Einstellungen in der Ansicht Eigenschaften.

  9. Geben Sie in den Feldern Name und Beschreibung Name und Beschreibung für die hinzugefügte Steuerung ein.

  10. Klicken Sie auf die Schaltfläche Icon und wählen Sie im Dialog Topologie-Icon ein Standard-Icon aus oder fügen Sie ein benutzerdefiniertes Icon aus Ihrem Dateiverzeichnis hinzu.

    Klicken Sie auf OK um Ihre Auswahl zu bestätigen.

  11. Die Größe des Icons können Sie durch Eingabe eines Zahlenwerts in Größe oder durch Verschieben des Reglers _cas_img_topo_slider.png mit der Maus oder den Pfeiltasten verändern.

  12. Klicken Sie auf Installierte SPS.

  13. Der Dialog SPS auswählen öffnet sich.

  14. Wählen Sie die gewünschte Steuerung aus.

    Der Dialog wird geschlossen.

    Die ausgewählte Steuerung wird in den Eigenschaften im Feld Installierte SPS angezeigt.

  15. Klicken Sie auf die Schaltfläche Speichern.

    Ihre soeben erstellte Topologieansicht wird gespeichert und angezeigt.

  16. Klicken Sie nun in dieser Topologieansicht auf das Steuerungs-Icon _cas_icon_elem_plc.png, bzw. das von Ihnen für die Steuerung ausgewählte Icon.

    Ein Dialog öffnet sich und zeigt die Seriennummer dieser Steuerung an.

  17. Klicken Sie in dem Dialog auf die Schaltfläche Details.

    Die Ansicht SPS-Details öffnet sich. Die Ansicht enthält ausführliche Informationen zur Steuerung bietet umfangreiche Funktionalitäten für das Handling der Steuerung. Für weitere Informationen siehe: SPS-Details

Eine Steuerungsgruppe einer Topologieansicht hinzufügen

  1. Erstellen Sie eine neue Topologieansicht. wie es in der vorhergehenden Anleitung in den Schritten 1 - 4 beschrieben ist.

    Oder öffnen Sie eine bereits existierende Topologieansicht. Dazu wählen Sie im Menü den Eintrag SPSen → Topologieansichten und klicken in der Ansicht Topologieansichten auf die gewünschte Topologieansicht.

  2. Klicken Sie auf die Schaltfläche Bearbeiten.

    Die Ansicht Topologieansicht öffnet sich.

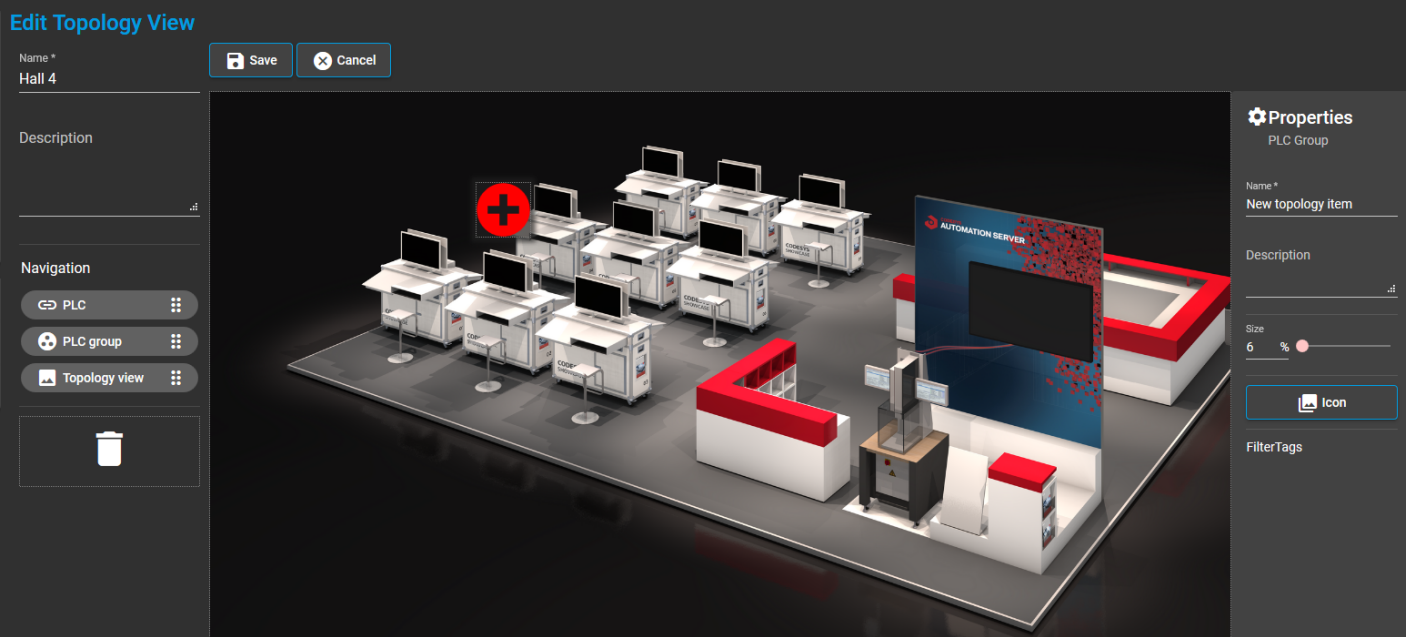

  3. Ziehen Sie das Element _cas_img_topo_elem_plc_group.png mit der Maus in das Bild an die gewünschte Stelle.

    Das Symbol _cas_icon_elem_plc_group.png wird im Bild hinzugefügt.

    Am rechten Rand des Bilds öffnet sich Ansicht Eigenschaften zur Anzeige und Bearbeitung der Eigenschaften dieser Steuerung in der Ansicht.


  4. In den folgenden Schritten konfigurieren Sie die Einstellungen in der Ansicht Eigenschaften.

  5. Geben Sie in den Feldern Name und Beschreibung Name und Beschreibung für die hinzugefügte SPS-Gruppe ein.

  6. Klicken Sie auf die Schaltfläche Icon und wählen Sie im Dialog Topologie-Icon auswählen ein Standard-Icon aus oder fügen Sie ein benutzerdefiniertes Icon aus Ihrem Dateiverzeichnis hinzu.

    Klicken Sie auf OK um Ihre Auswahl zu bestätigen.

  7. Die Größe des Icons können Sie durch Eingabe eines Zahlenwerts in Größe oder durch Verschieben des Reglers _cas_img_topo_slider.png mit der Maus oder den Pfeiltasten verändern.

  8. Klicken Sie bei den Eigenschaften auf Tags.

    Alle Markierungen, die Sie in der Ansicht Listenansicht an Steuerungen vergeben haben, werden angezeigt.

  9. Wählen Sie die gewünschte Markierung aus. Auch eine Mehrfachauswahl ist möglich.

  10. Klicken Sie auf die Schaltfläche Speichern.

    Ihre soeben erstellte Topologieansicht wird gespeichert und angezeigt.

  11. Klicken Sie in dieser Topologieansicht auf das Symbol _cas_icon_elem_plc_group.png Ihrer SPS-Gruppe, bzw. das Symbol, das Sie in Schritt 6 eingefügt haben.

  12. Die Ansicht SPSen Listenansicht öffnet sich und zeigt diejenigen Steuerungen an, die Sie in Schritt 9 dieser Anleitung dieser SPS-Gruppe hinzugefügt haben.

In einer neuen Topologieansicht eine bereits existierende Topologieansicht referenzieren

  1. Erstellen Sie eine neue Topologieansicht, wie es in der vorhergehenden Anleitung in den Schritten 1 - 4 beschrieben ist.

    Oder öffnen Sie eine bereits existierende Topologieansicht. Dazu wählen Sie im Menü den Eintrag SPSen → Topologieansichten und klicken in der Ansicht Topologieansichten auf die gewünschte Topologieansicht.

  2. Klicken Sie auf die Schaltfläche Bearbeiten.

    Die Ansicht Topologieansicht bearbeiten öffnet sich.

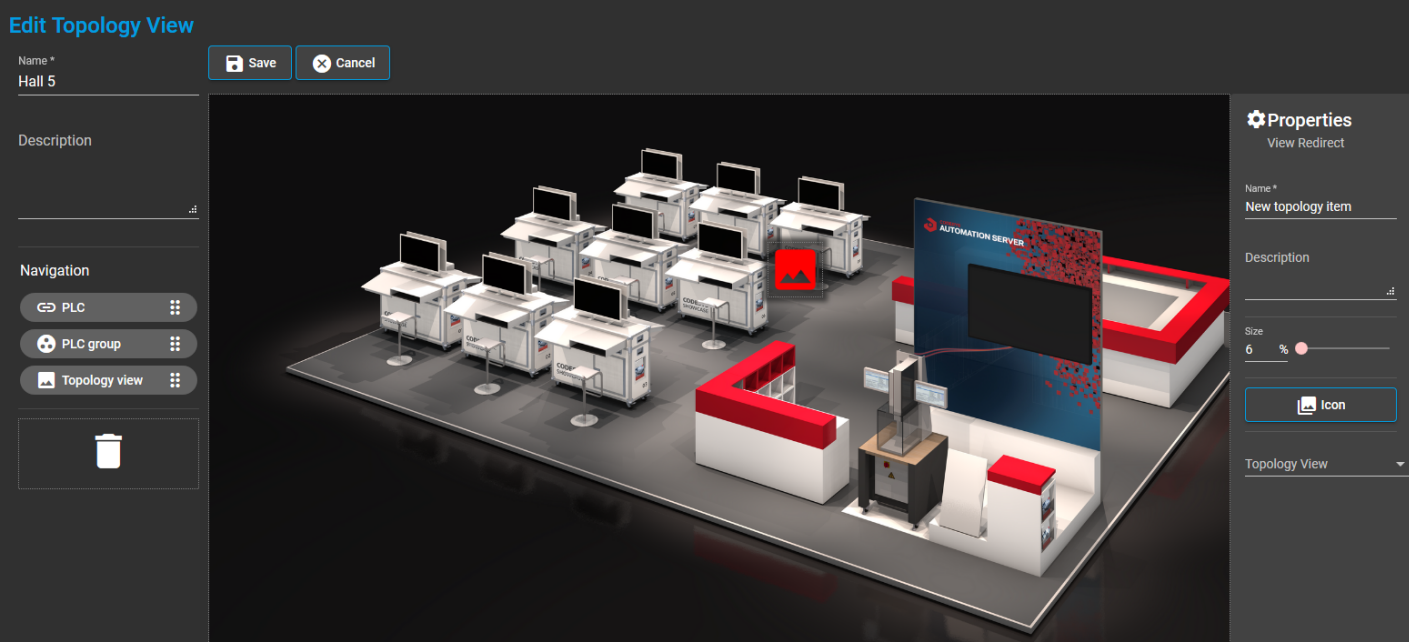

  3. Ziehen Sie das Element _cas_img_topo_elem_topology_view.png mit der Maus in das Bild an die gewünschte Stelle.

    Folgendes Symbol wird hinzugefügt _cas_icon_elem_topo_view.png.

    Am rechten Rand des Bilds öffnet sich Ansicht Eigenschaften zur Anzeige und Bearbeitung der Eigenschaften dieser hinzugefügten Topologieansicht.


  4. In den folgenden Schritten konfigurieren Sie die Einstellungen in der Ansicht Eigenschaften.

  5. Geben Sie in den Feldern Name und Beschreibung Name und Beschreibung für die referenzierte Topologieansicht ein.

  6. Klicken Sie auf die Schaltfläche Icon und wählen Sie im Dialog Topologie-Icon auswählen ein Standard-Icon aus oder fügen Sie ein benutzerdefiniertes Icon aus Ihrem Dateiverzeichnis hinzu.

    Klicken Sie auf OK um Ihre Auswahl zu bestätigen.

  7. Die Größe des Icons können Sie durch Eingabe eines Zahlenwerts in Größe oder durch Verschieben des Reglers _cas_img_topo_slider.png mit der Maus oder den Pfeiltasten verändern.

  8. Klicken Sie in den Eigenschaften auf Topologieansicht.

    Der Dialog Topologieansicht auswählen öffnet sich.

  9. Selektieren Sie in der Liste die gewünschte Topologieansicht, die in dieser Topologieansicht referenziert werden soli.

    Sie können die gewünschte Topologieansicht auch über das Suchfeld suchen und anschließend die gefundene Topologieansicht selektieren.

  10. Klicken Sie auf die Schaltfläche Speichern.

    Ihre soeben erstellte Topologieansicht wird gespeichert und angezeigt.

  11. Klicken Sie in der Topologieansicht auf das Topologiesymbol _cas_icon_elem_topo_view.png oder das Symbol, das Sie in Schritt 6 eingefügt haben.

    Ein Dialog mit Namen der referenzierten Topologieansicht wird geöffnet.

  12. Klicken Sie auf die Schaltfläche Go to view.

    Die referenzierte Topologieansicht öffnet sich.

Für weitere Informationen siehe: Topologieansichten
