管理图书馆中的警报

作为库开发人员，您可以为特定功能块或结构类型定义报警条件。

具体来说，这意味着您为此类 POU 的变量创建一个报警组模板对象，并在其中配置报警定义。然后，POU 对象的报警组模板对象并行位于 POU 树或设备树中。稍后在应用程序中实例化由此产生的警报定义 报警配置 对象以便在运行时执行警报检查。

作为用户，您可以使用包含警报定义的库 POU，以支持创建警报配置。顺便说一下，在整个开发过程中，您还将获得应用程序中警报配置的支持。在您的应用程序下方，添加警报配置。然后，一个特殊的生成周期为具有报警定义的功能块实例创建报警。为此，请执行 创建或更新警报实例 命令，以便也为所有实例创建警报实例。

您可以继续编辑警报配置。例如，您可以取消选择单个警报实例。

为了保持应用代码与报警配置一致，在编译IEC代码时检查报警实例的完整性和正确性。结果显示在消息视图中，以便您始终了解报警配置的状态。如果您不想这样做，那么您可以禁用 编译时检查报警实例 警报配置中的选项。

您可以使用 alarm_creation_default 属性 pragma 来控制该实例的默认值在创建方面应如何设置。

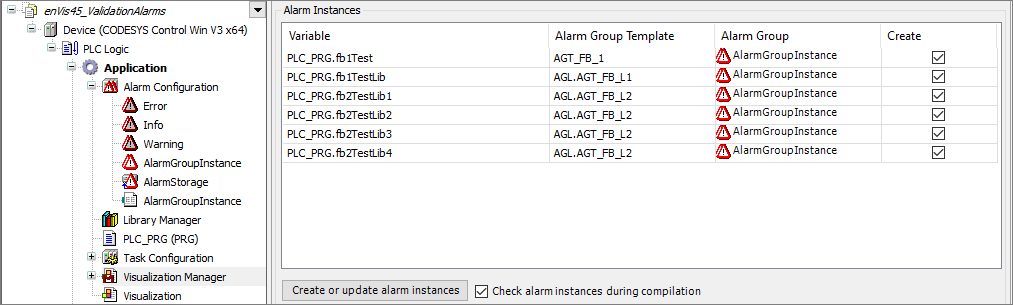

图 3. 报警配置

有关更多信息，请参阅： 报警组模板, 报警配置， 和 alarm_creation_default

在库中集中定义警报类别

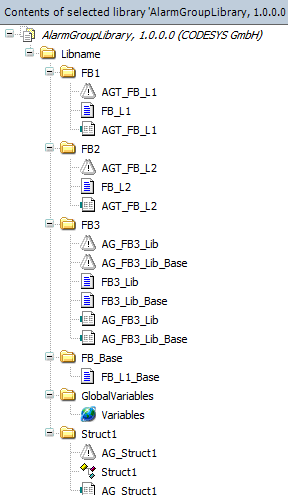

您可以在单独的库中集中定义警报类别。这样做的优点是您可以集中定义、更改和管理警报类的属性和行为。然后，在实现库中引用警报类，该库由带有相应警报组模板的功能块组成。

来自其他库的警报类必须与命名空间一起列出，以避免与同名的本地警报类产生歧义。

由于当前只有一个报警记忆，因此无需在报警组中进行配置。报警类别决定是否保存报警。

如果实现了库警报类，则可以在库中集中定义警报类的行为，然后可以在实现库中引用这些警报类。

注意

之前预定义的 错误, 信息， 和 警告 如果只使用库中的报警类，则可以删除报警配置下的报警类。

将功能块与库中的报警组模板结合使用

该类型变量的报警条件可以在报警组模板中定义。

1. 选择您的应用程序。

   点击 添加对象 → 报警组模板 并在中指定一个名称 添加报警组模板 对话。

   新的报警组模板对象 AGT_FB_DoIT 在您的应用程序下方创建。

   提示：对象也可以存储在 POU 下。

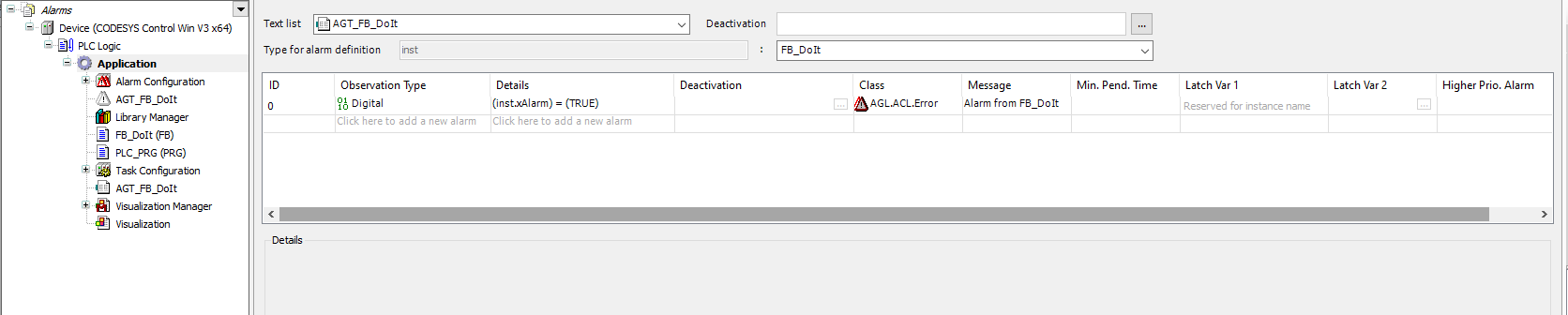

2. 在 报警定义类型，选择要为其定义警报的类型（功能块或结构）。

   FB_DoIt

3. 在详细信息下，定义警报类型：

   • 在下面 细节，设置报警条件。

   • 在下面 班级，指定警报类，最好是来自警报类库的警报类。



具有继承性的功能块

如果您有一个扩展其他功能块的基本功能块，那么您还可以为此基本功能块创建报警组模板并在其中定义报警。

或者，您也可以为派生功能块创建报警组模板。还可以访问基本功能块的变量，以便您可以为继承的变量编写报警定义。
