配置文本输入

可视化支持通过鼠标/手势或键盘以及触摸设备的虚拟键盘进行输入。

注意

0_Sample_Project 使用虚拟数字键盘或虚拟键盘进行用户输入的示例项目

里面的虚拟键盘 CODESYS 提供不同的功能。实际应该使用哪个键盘是通过使用来选择的 输入类型。此输入类型是在可视化管理器中在应用程序范围内配置的。为可视化对用户输入进行编程时，可以选择特定的输入类型。

输入类型在以下位置配置：

  • 在可视化管理器中，可以在下方预设键盘可视化 默认文本输入的设置 组。然后，应用程序中的所有可视化项都会根据需要调用此值。无需自定义可视化的用户输入即可完成此操作。

  • 在响应用户输入的各个可视化元素中，您可以配置 输入配置 带有输入操作的属性 写入变量。从各种虚拟键盘中，选择具有所需功能范围的

有关更多信息，请参阅以下内容：

虚拟键盘

表 2. 来自 VisuDialogs 库的对话框

输入类型

虚拟键盘

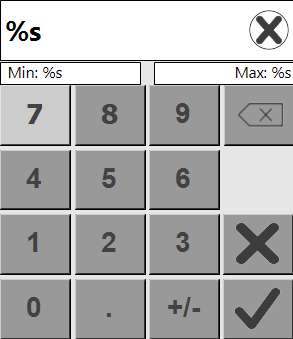

VisuDialogs.Numpad2


大小和位置可以更改。

VisuDialogs.Numpad


VisuDialogs.Keypad2

就按键的布局和功能而言，键盘是特定语言的。它是为德语、英语（en-US）和法语准备的。语言变更是可能的。

如果还有物理键盘可用，则也可以从那里进行输入。

虚拟键盘适用于输入数值。在输入期间，将检查是否符合预期的数据类型（整数、浮点数、时间或日期/

大小和位置可以更改。

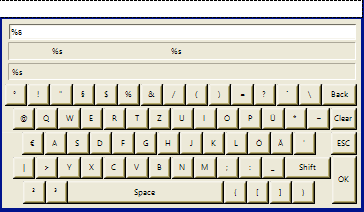

VisuDialogs.Keypad


VisuDialogs.NumpadExtended

扩展的数字键盘，也用于输入十六进制数字

VisuDialogs.TextinputWithLimits2

该对话框的工作原理与 TextInputWithLimits。从视觉上看，它的显示方式就像 Numpad2/Keypad2。

大小和位置可以更改。

VisuDialogs.TextinputWithLimits

输入数字范围内的值



提示

用编译器定义 VISU_DIALOGS_NO_GENERAL_AUTO_SIZE_UPDATE，通常可以禁用通过不同缩放比例更改对话框位置和大小。

编程选项

虚拟键盘 VisuDialogs.*2 可以通过编程方式进行更改。

提示

为确保即使在联机更改期间也能保留设置，建议使用 “” 功能在可视化管理器中对其进行配置在 visu 初始化后调用“。

编程选项

  • 要以编程方式更改默认布局或扩展自己的布局，可以使用变量 Dialog_Variables.g_ptLanguageSpecificSettings。

  • 要配置扩展键盘字符的切换时间，可以使用变量 VisuDialogs.Dialog_Variables.g_DialogSettings.tKeyboardCharSwitchTime。

  • 要禁用 “清除文本” 按钮，可以使用变量 Dialog_Variables.g_DialogSettings.xDisableClearTextButton。

  • 要禁用密码可见性，可以使用变量 Dialog_Variables.g_DialogSettings.xDisablePasswordVisibilityButton。

  • 时间对话框中的一天中的时间可以以 12 小时的格式指定（例如 3:00 PM) 或 24 小时格式（例如 15:00）。默认情况下，格式取决于客户端的语言设置。

    你可以使用变量 Dialog_Variables.g_ptLanguageSpecificSettings 更改格式。

    如果你想定义更多不同的语言设置，你可以声明和分配自己的类型数组 VisuDlg_LanguageSpecificSetting。

通过标准程序配置文本输入

通过以下方式进行配置 输入类型 = 默认

当启用 UTF-8 编码时STRING数据类型，允许包含特定语言字符的文本。包含特定语言字符（例如变音符号或中文字符）的文本可以在输入和输出时指定。您可以在对话框：项目设置：编译选项。

要求：已打开一个包含可视化的项目。CODESYS TargetVisu没有键盘。

  1. 在PLC_PRG程序。

    声明

    VAR_INPUT
    stInput : STRING;
END_VAR

  2. 向可视化中添加一个按钮并选择元素。

  3. 配置文本 → 文本财产Text input: %s。

  4. 配置文本变量 → 文本变量财产PLC_PRG.stInput。

  5. 在输入配置 → OnMouseClick属性，单击配置。

    这输入配置对话框打开。选定的输入事件显示在标题下方。

  6. 选择写入变量行动。

  7. 选择值Standard在输入类型行动的实施情况。

    输入配置与平常一样。

  8. 编译、下载并启动应用程序CODESYS TargetVisu。

    可视化效果打开。

  9. 作为可视化用户，单击该按钮。

    输入字段显示有虚拟键盘，可通过鼠标输入文本。

  10. 编译、下载并启动应用程序CODESYS WebVisu。

    可视化效果打开。

  11. 作为可视化用户，单击该按钮。

    显示输入字段并提示输入文本。

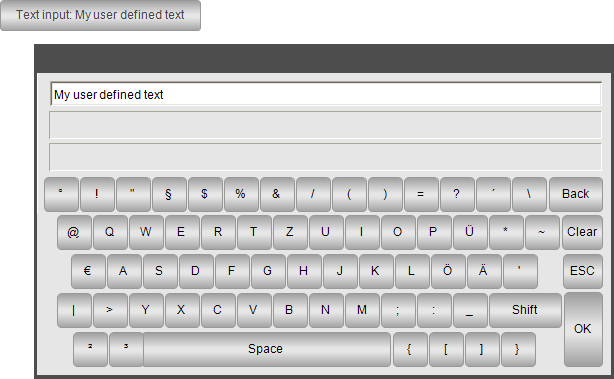

特别为虚拟键盘配置文本输入 VisuDialogs.Keypad

要求：打开一个具有可视化的项目。

  1. 在PLC_PRG程序。

    声明

    VAR_INPUT
    stInput : STRING;
END_VAR

  2. 向可视化中添加一个按钮并选择元素。

  3. 配置文本 → 文本财产Text input: %s。

  4. 配置文本变量 → 文本变量财产PLC_PRG.stInput。

  5. 在输入配置 → OnMouseClick属性，单击配置。

    这输入配置对话框打开。选定的输入事件显示在标题下方。

  6. 选择写入变量行动。

  7. 选择可视化效果Visudialogs.Keypad在输入类型行动的实施情况。

    虚拟键盘Visudialogs.Keypad被选为输入设备。

  8. 编译、下载并启动应用程序。

    可视化效果打开。

  9. 作为可视化用户，单击该按钮。

    显示虚拟键盘并允许通过鼠标输入文本。

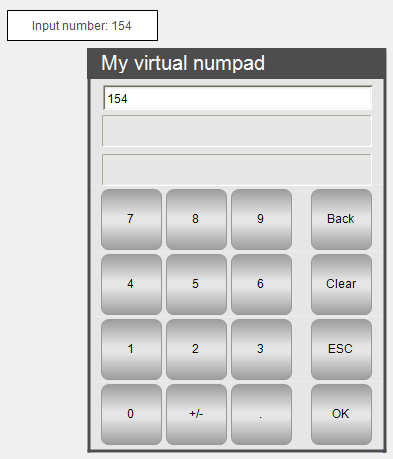

配置数字输入，特别是虚拟数字键盘

要求：打开一个具有可视化的项目。

  1. 在PLC_PRG程序。

    声明

    VAR_INPUT
    iInput : INT;
END_VAR

  2. 打开可视化并添加长方形元素。

  3. 在编辑器中选择元素。

    属性可见于特性看法。

  4. 配置文本 → 文本财产Number input: %i。

  5. 配置文本变量 → 文本变量财产PLC_PRG.iInput。

  6. 在输入配置属性，单击配置按钮OnMouseClick线。

    这输入配置对话框打开。选定的输入事件显示在标题下方。

  7. 在那里你选择Write Variable从可能的操作列表中选择操作，然后单击_visu_img_add_selected_alarm_group.png象征。

    该操作显示在待执行操作列表中。列表右侧的窗口区域中显示该操作的空白实现。

  8. 选择以下设置：

    输入类型设置为VisuDialogs.Numpad。

    选择要编辑的变量设置为使用文本输出变量。

    对话框标题设置为'My virtual numpad'。

  9. 点击好的关闭对话框。

    用户输入已配置。

  10. 编译、下载并启动应用程序。

    应用程序运行。可视化效果打开。当用户点击矩形时，数字键盘打开。


定义默认文本输入

要求：已打开一个包含可视化和用户输入配置的项目。对于所有写入变量后续行动，价值默认被选为输入类型环境。

  1. 双击可视化管理器。

  2. 在设置选项卡中默认文本输入组，单击默认文本输入以分配可视化效果。

    这些可视化功能被定义为默认的文本输入。如果显示版本没有键盘，则无需调整用户输入即可调用这些可视化功能。
