配置时间轴
趋势图显示变量值随时间的进展。为此，将值存储在 趋势记录 每个时间戳的对象。这是趋势图的数据基础，它显示了 X 方向的时间和 Y 方向的值。
您可以在 趋势 中的元素 刻度线标签 财产。
默认情况下，时间轴以绝对术语标记，日期和时间在两行上。这种显示方式占用了大量的空间。您可以通过显示相对于录制开始（持续时间）的相对时间来自定义标签。此外，您可以使用中的属性 国际化（格式字符串） 为时间戳提供特定的格式定义。随着 省略时间戳中的无关信息 属性，您可以在任何地方最小化标签。然后，例如，日期仅在时间轴的开头输出一次。
标记时间轴
提示
趋势记录中存储的时间采用 UTC 时区。如果时间显示在可视化元素的趋势中，则时间戳将转换为 PLC 操作系统的本地时区。
如果趋势图中的时间不在您需要的区域中，请更改操作系统中的时区。
要求：一个 趋势 元素在可视化中配置。
选择趋势元素。
趋势元素的属性显示在 特性 看法。您可以调整属性。
- . 在中配置属性 刻度线标签 如下：
时间戳： 相对时间戳
在两条线上绘制标签： 未选中的
省略时间戳中的无关信息： 未选中的
国际化（格式字符串）, 日期： 空白的
国际化（格式字符串）, 时间：
HH:mm:ss:ms

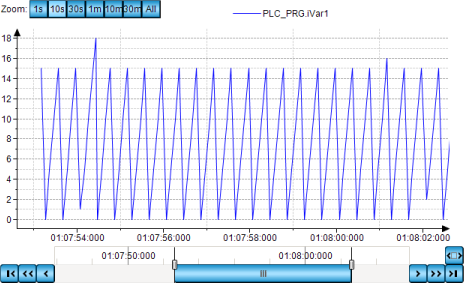

趋势图显示如下：
时间从 0 开始，因为时间戳是相对显示的。时间轴标有一行，对应格式字符串。
