元素：实现
一种 实现 是表示实例化的 UML 关系。实现类对象实现接口的属性和操作。在IEC代码中，这种关系对应于关键字 IMPLEMENTS.
一个类的实现点（类型： FUNCTION_BLOCK) 到一个界面。
显示为虚线箭头
特性
关系 | 关系类型 |
优化路线 | 选择此选项时，关系箭头的路线会自动优化。固定点是开始元素处的初始点和结束元素处的最终点。例如，如果移动结束元素，则箭头指向结束元素的点保持不变。取消选择此选项时，路线保持不变。只要在类图中手动定位关系元素，就会取消选择此选项。 如果需要自动优化，请选择此选项。 |
起始元素 | 关系元素开始的元素名称 |
末端元件 | 关系元素指向的元素名称 |
标识符 | 为了 协会 和 作品 仅关系 关系元素的名称 |
用户输入
行动 | 描述 | |
|---|---|---|
| 在元素之间绘制了一个实现。 IEC 代码通过在类的声明部分指定接口来自动调整。例子： | |
| 添加了一个新界面。 创建了一个从类指向新接口的实现。 IEC 代码通过在类的声明部分指定接口来自动调整。例子： | |
| 线条变了。这 优化路由 属性被自动取消选择。 | |
| 该实现已从图表和 IEC 代码中删除。该声明 | |
例子

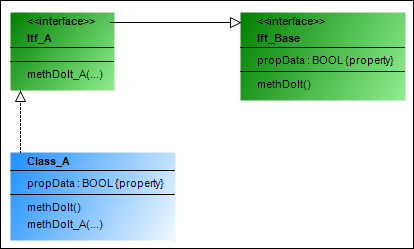

Class_A 工具 Itf_A：
查看 Class_A 在里面 POU 看法：
