元素：类

类是具有封装数据和操作的逻辑单元。它还表示可以实例化的变量类型。当一个类的实例作为变量分配给另一个类时，这被称为类的角色或表达式。

一个类可以提供一个方法 FB_Init 在初始化实例时调用。

一个类可以继承自另一个类。这种关系称为泛化。

一个类可以实例化另一个类。这种关系称为组合。

一个类可以识别另一个类。这种关系称为关联。

类可以是 POU、库 POU（类型：程序）、功能块或函数。

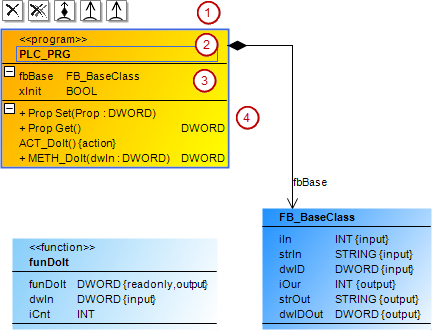

(1)	命令图标提示当一个类被选中时，它的命令符号是可见的。
(2)	标题 POU 类型的 ID `<<program>>` 对于一个程序（PRG）功能块 (FB) 没有 ID `<<function>>` 函数（FUN） `<<library>>` 对于图书馆 POU `<<missing>>` 对于库未集成到项目中的库 POU `<<compiled>>`: 对于来自已编译库的库 POU 注意并非所有信息都可用。 POU 的名称
(3)	属性列表该条目具有以下格式： `<attribute name> : <attribute type> <label>` 例子： `fbBase : FB_BaseClass` ID： `<label>` `{input}`：对于一个变量 `VAR_IN` 范围 `{output}`：对于一个变量 `VAR_OUT` 范围没有: 内部不可见变量的 ID（类型： `VAR`)
(4)	操作列表（操作、方法或属性）例子： `ACT_DoIt(){action}` `METH_DoIt(...) DWORD` `PROP_Counter Set(...)` `PROP_Counter Get (...)` 方法的条目具有以下格式： `+ <method name> (<variable name> : < variable type> ) <return type>` 在一个条目的情况下接口属性，特殊 `Set` 和 `Get` 列出了方法。动作条目具有以下格式： `<action name> () {action}` 以下适用于 <label>：只有一个动作被标识为 `{action}` ID。方法或接口属性（特殊方法）没有身份证。

特性

标识符	班级名称例子： `Manager_A`

用户输入

该类具有扩展的属性和操作列表，其标识为 .命令图标在类上方可见。您可以使用这些来插入关系元素。

行动	结果
在里面 `BaseClass` 类，点击命令图标。	这 `BaseClass` 类仅从类图中删除。对象本身保留在项目中。提示删除后，类显示在工具箱查看传入的交叉引用要么传出交叉引用.这样做的要求是您在类图中选择一个与已删除类有关系的元素。
点击命令图标。	这 `BaseClass` 类仅在类图中被删除。该对象被删除并且不再存在。
点击命令图标。单击图表中的空白区域。这添加 POU 对话框打开。指定新对象的名称。 `NewClass` 点击添加按钮结束对话框。这 `NewClass` 生成功能块并在那里实例化第一个类的实例。	一个合成箭头指向新的 `NewClass` 班到第一 `BaseClass` 班级。该类已通过声明第一个类的功能块实例进行了扩展。 FUNCTION_BLOCK NewClass VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR InstanceBase : BaseClass; END_VAR
点击命令图标。单击第二类。	合成箭头从第二类指向第一类。第二类已通过第一类的功能块实例的声明进行了扩展。 FUNCTION_BLOCK SecondClass VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR InstanceBase : BaseClass; END_VAR
点击命令图标。单击图表中的空白区域。这添加 POU 对话框打开。指定新对象的名称。 `NewClass` 点击添加按钮结束对话框。新的 `NewClass` 生成类并在那里声明第一个类的指针。	关联箭头从新类指向第一个类。首先 `BaseClass` 类承认新 `NewClass` 班级。这 `NewClass` 类已通过声明指向 `BaseClass` 班级。 FUNCTION_BLOCK NewClass VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR ptrBase : POINTER TO BaseClass; END_VAR
点击命令图标。单击现有的第二类。	关联箭头从第一类指向第二类。第一类承认第二类。第一个类已通过声明指向第二个类的指针进行了扩展。 FUNCTION_BLOCK SecondClass VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR ptrBase : POINTER TO BaseClass; END_VAR
点击命令图标。单击图表中的空白区域。这添加 POU 对话框打开。指定新对象的名称。 `NewClass` 点击添加按钮结束对话框。生成一个继承自第一个类的新类。	从新类到第一类的概括点。新类继承自第一个类。新类的声明已生成 `EXTENDS` 作为第一类的延伸。 FUNCTION_BLOCK ClassNew EXTENDS BaseClass VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR END_VAR
点击命令图标。单击现有的第二类。	泛化点从第一类到第一类。第二类的声明是由第一类的扩展生成的。 `FUNCTION_BLOCK SecondClass EXTENDS BaseClass`
点击命令图标。单击图表中的空白区域。这添加接口对话框打开。指定新对象的名称。 `ITF_New` 点击添加按钮结束对话框。生成一个从传出类实现的接口。	实现箭头从类指向新的 `ITF_A` 界面。现在该类实现了新接口。类的声明已随实现进行了扩展。 FUNCTION_BLOCK BaseClass IMPLEMENTS ITF_New VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR END_VAR
点击命令图标。单击现有接口。接口由类实现。	实现箭头从类指向接口。类的声明已通过接口的实现进行了扩展。 FUNCTION_BLOCK BaseClass IMPLEMENTS ITF_A VAR_INPUT END_VAR VAR_OUTPUT END_VAR VAR END_VAR
单击班级名称。第一次单击后，名称以蓝色轮廓显示。再次单击它。第二次单击后，将打开一个输入字段以更改名称。更改班级名称。	对象名称（在设备树或 POU view) 已在声明中自动调整。
单击属性名称或操作名称。第一次单击后，名称以蓝色轮廓显示。再次单击它。第二次单击后，将打开一个输入字段以更改名称。更改名称。	更改将同步自动应用到项目中。
双击类元素。	相应的对象编辑器打开。

例子

例 6. 组成：Fb_D 包含 Fb_A

FUNCTION_BLOCK Fb_D
VAR
    VarFb_A: Fb_A;
    ...
END_VAR

例 7. 关联：Fb_A 识别 Class_2

FUNCTION_BLOCK Fb_A
VAR
    Class_2 : POINTER TO Class_2;
END_VAR

例 8. 泛化：Fb_A 继承自 Fb_Base

FUNCTION_BLOCK Fb_A EXTENDS Fb_Base

例 9. 实现：Class_A 实现 Itf_A

FUNCTION_BLOCK Class_A IMPLEMENTS Itf_A
