选项卡：缩放/映射

旋转式

: 中的设置 缩放 适用于旋转电机。

线性

: 中的设置 缩放 适用于直线电机。 （没有齿轮和电机转动的简化配置）

反转方向

: 转向相反。电机获得具有相反符号的指定值。

精度（十进制）

要求：设备描述指定了一个简化的配置对话框（参数 bHiresMode = TRUE）。在这种情况下，隐藏设置获得默认值 1.

要缩放和传输的增量的用户单位的小数位数。例如， 3 对应精度为 10³.

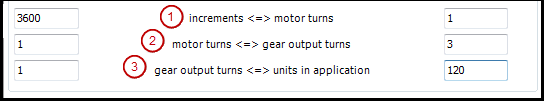

增量 <=> 电机转数

对应于给定电机圈数的增量数。可以看到参数 配置 设备编辑器的选项卡。

电机转 <=> 齿轮输出转

对应于给定齿轮输出圈数的电机圈数。

齿轮输出在应用中转动 <=> 个单位

与应用中的一个单位相对应的齿轮输出圈数。

注意：这些参数不适用于 Drive_PosControl。

自动映射

：影响驱动器的 IEC 参数会自动映射到设备的相应输入和输出。禁用该选项后，可以手动编辑映射。为此，将输入和输出的地址或类型更改为根据设备描述文件创建的显示参数列表。
