对象：逻辑 I/O（设备编辑器）
功能：逻辑 I/O 配置器
称呼：双击设备树中的对象 逻辑 I/O

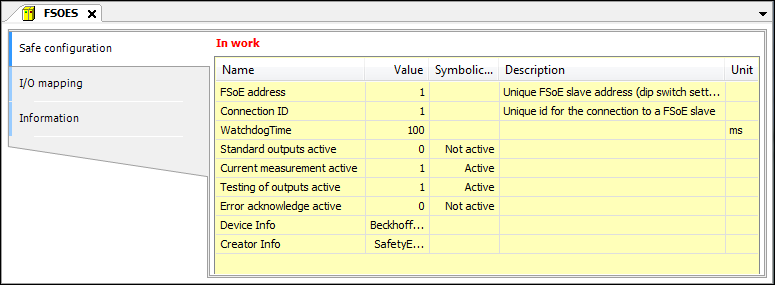

标签：安全配置
功能：安全通信参数的配置。
这 安全配置 对话框仅适用于故障安全 I/O。
提示
整数参数可以选择性地以十六进制表示法显示。此可选设置必须在设备描述文件中进行。
提示
所做的更改 安全配置 对话框以红色突出显示。这里只标记最后的更改。编辑器关闭时，所有更改标记都会被删除。
工作中 | 已更改 |
PIN 信息 | 已固定 |
参数的默认值源自相应的设备描述文件 (SDD)。 | |
姓名 | 参数名称 例子： |
价值 | 示例：1 |
象征意义 | 选修的
|
描述 | 选修的 例子： |
单元 | 选修的 |
姓名 | 描述 |
|---|---|
FSoE 地址 | 独特的 EtherCAT 模块的地址。 FSoE 每个连接对应一个安全现场总线设备（或其逻辑 I/O）。 |
看门狗时间 | 看门狗时间 如果模块在此时间内没有响应，则会发出错误。 |
连接 ID | 整个系统中唯一的连接号 EtherCAT 网络 |

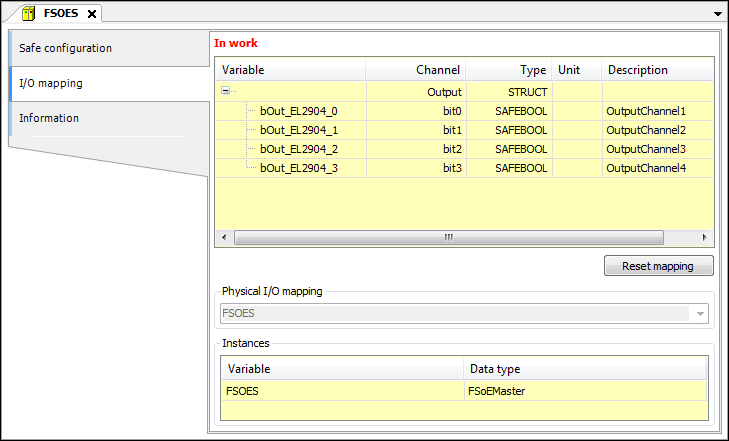

标签：I/O 映射
功能：定义安全应用程序访问 I/O 的变量。
提示
在 CODESYS Safety for EtherCAT Safety Module，您只能将 I/O 通道映射到新变量。它们不能映射到现有变量。
提示

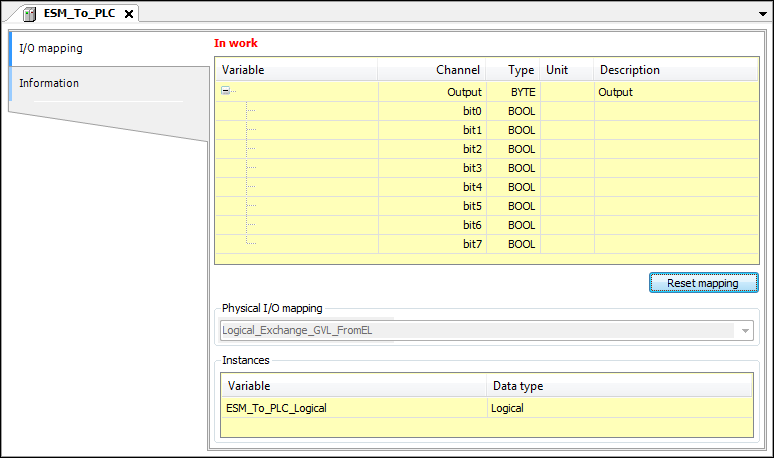

标准设备的逻辑 I/O 编辑器没有 安全配置 对话框。配置和设备参数化在默认应用程序下执行，如下所示 CODESYS 标准。
注意
当设备已分配给 EtherCAT Safety 模块，设备编辑器的映射对话框仅显示此分配，而不再显示到主控制器变量的通道映射。
工作中 | 已更改 |
PIN 信息 | 已固定 |
映射变量列表 | |
多变的 | 变量列表（树视图） 例子： 注意：双击变量即可编辑 所做的更改以红色标记。仅标记最后一次更改。关闭编辑器时，所有更改标记都会被删除。 |
渠道 | 来自设备描述文件（SDD 文件）的不可编辑信息 输入：映射到输入通道的变量代表对应的现场设备输入信号，可以读取。 输出：可以写入映射到输出通道的变量，设置现场设备的输出信号。 |
类型 | 来自设备描述文件（SDD 文件）的不可编辑信息 IEC 数据类型 |
单元 | 来自设备描述文件（SDD 文件）的不可编辑信息 |
描述 | 来自设备描述文件（SDD 文件）的不可编辑信息 |
按钮： 重置映射 | 删除表中指定的所有映射变量并重置物理设备到逻辑 I/O 的映射。 |
自由太空发射系统 | 显示连接到此逻辑 I/O 的标准应用程序对象 |
多变的 | 实例名称 这些变量可作为全局变量供安全应用程序使用。 具有相应名称和数据类型的隐式全局变量 类型 在安全应用程序中，为已分配变量的 I/O 模块的每个输入或输出通道创建列。 有关如何使用此处定义的变量的说明，请参见： 通过编程使用逻辑 I/O |
数据类型 | 例子： |
所做的更改 输入/输出映射 对话框以红色突出显示。这里只标记最后的更改。编辑器关闭时，所有更改标记都会被删除。

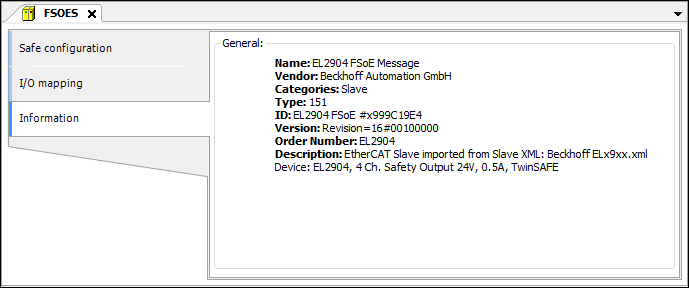

标签：信息
功能：显示信息，并且如果适用，还显示相应逻辑 I/O 的图像。
列为信息： 姓名， 小贩， 类别， 类型， ID， 版本， 订单号， 和 描述
参数的默认值源自相应的设备描述文件 (SDD)。 | |
姓名 | 逻辑 I/O 的名称 例子： |
小贩 | 例子： Beckhoff |
类别 | 可能的类别
|
类型 | 选修的 例子： |
ID | 例子： |
版本 | 例子： |
订单号 | 例子： |
描述 | 例子： |
