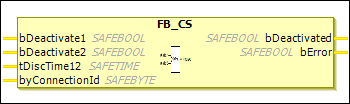

FB_CS

描述功能块

这 FB_CONNECTION SHUTDOWN 功能块可用于停用 TwinSAFE 连接。当功能块的输入变为活动状态时，连接终止，并向 FSoE 通信伙伴关闭，并向输出发送反馈信号。此外，如果从通信伙伴收到关闭命令，则终止连接并设置输出。

输出不会重置，直到连接到 FSoE 合作伙伴在 DATA 再次陈述。

这 FSoE 主服务器尝试重新建立连接，或者 FSoE 一旦功能块的输入不再有效，从站就会再次回复连接。

此功能块是模块化安全概念所必需的，在这种概念中，有时安装或不安装机器部件。执行工具更换的机器也需要此功能。

在另一侧，功能块在没有连接输入的情况下被调用。 bDeactivated 一旦由于通信伙伴发出关闭命令而终止连接，就会设置输出。

如果 bDeactivate2 和 tDiscTime12 被删除，然后 bDeactivate1 用作1通道输入。

表 6. 变量输入

姓名	数据类型	初始值	描述，参数值
`bDeactivate1`	`SAFEBOOL`	`FALSE`	第一输入通道这否定命令可用于指定是否将常闭触点（逻辑 0 请求安全状态）或常开触点（逻辑 1 请求安全状态）链接到此输入。
`bDeactivate2`	`SAFEBOOL`	`FALSE`	第二输入通道行为与 `Deactivate1`. 如果时间不一致 `tDiscTime12` 不等于 0，则第 1 和第 2 个输入通道被视为一个输入组，并且当两个输入通道中的任一个请求安全状态时，将监视两个通道之间的差异时间。
`tDiscTime12`	`SAFETIME`	`TIME#0ms`	差异时间
`byConnectionId`	`SAFEBYTE`	`0`	应停用的连接的 ID（=逻辑 I/O）。在 CODESYS，连接按升序编号（从第一个物理模块开始）。此参数可以在安全配置现场总线设备的对话。

表 7. 变量输出

姓名	数据类型	初始值	描述，参数值
`bDeactivated`	`SAFEBOOL`	`FALSE`	输出通道安全状态对应逻辑 0。连接终止时设置输出。
`bError`	`SAFEBOOL`	`FALSE`	`TRUE`：双通道输入组的差异时间监控检测到错误。必须通过 `ERR_ACK` 关联 POU 的输入（TwinSAFE 团体）。 `FALSE`：未检测到错误。

姓名

数据类型

初始值

描述，参数值

bDeactivated

SAFEBOOL

FALSE

输出通道

安全状态对应逻辑 0。连接终止时设置输出。

bError

SAFEBOOL

FALSE

TRUE：双通道输入组的差异时间监控检测到错误。必须通过 ERR_ACK 关联 POU 的输入（TwinSAFE 团体）。

FALSE：未检测到错误。
