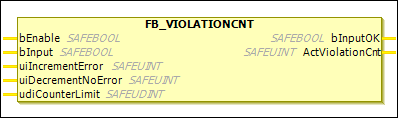

FB_VIOLATIONCNT

描述功能块

这 FB_VIOLATIONCNT 功能块用于实现加权错误计数器。

这 bEnable 输入用于激活或停用计数器。当计数器停用时， bInputOK 输出设置为 FALSE 和 ActViolationCnt 被设定为 0。

什么时候 bEnable 被设定为 TRUE，这 bInput 每次调用功能块时都会检查输入。

当输入 bInput = TRUE，错误计数器 ActViolationCnt 减少值 uiDecrementNoError。
注意：输入可以被否定，在这种情况下输入信号必须是 FALSE。
当输入 bInput = FALSE，错误计数器 ActViolationCnt 增加值 uiIncrementError。
注意：输入可以被否定，在这种情况下输入信号必须是 TRUE。

一旦错误计数器达到最大值 udiCounterLimit， bInputOK 被设定为 FALSE。

此功能块的可用性取决于状态指示器 FBSupportFlags ESI 描述文件。这些标志 FBSupportFlags 评估为 CODESYS Safety for EtherCAT Safety Module 4.3.0.0。

如果相关设备不明确支持此功能块，则会阻止使用此功能块。

表 58. 变量输入

姓名	数据类型	初始值	描述，参数值
`bEnable`	`SAFEBOOL`	`FALSE`	激活功能的输入 `TRUE`：内部计数器已激活。 `FALSE`：内部计数器已停用。
`bInput`	`SAFEBOOL`	`FALSE`	当计数器被激活时，每次调用功能块时都会检查输入。 . 输入未取反 `TRUE`：计数器减少该值 `uiDecrementNoError`。 `FALSE`：计数器增加该值 `uiIncrementError`。 . 输入否定 `TRUE`：计数器增加该值 `uiIncrementError`。 `FALSE`：计数器减少该值 `uiDecrementNoError`。
`uiIncrementError`	`SAFEUINT`	`0`	内部计数器增加的值只允许使用常量值（无变量）
`uiDecrementNoError`	`SAFEUINT`	`0`	内部计数器减少的值只允许使用常量值（无变量）
`udiCounterLimit`	`SAFEUINT`	`0`	内部计数器的最大值。超过此值时， `bInputOK` 输出设置为 `FALSE`。只允许使用常量值（无变量）

表 59. 变量输出

姓名	数据类型	初始值	描述，参数值
`bInputOK`	`SAFEBOOL`	`FALSE`	什么时候 `Enable = TRUE` 内部错误计数器为以下最大值，输出设置为 `TRUE`。
`ActViolationCnt`	`SAFEUINT`	`0`	指示输入时的当前内部计数器值 `bEnable = TRUE`否则输出设置为 `0`。
