FB_SCALING

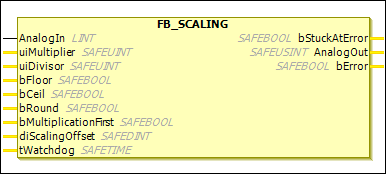

描述功能块

这 FB_SCALING 功能块用于乘以 AnalogIn 输入除以缩放因子，然后除以并添加到缩放偏移量。 AnalogIn 输入可以被否定。对于数据类型 INT 和 DINT，这相当于乘以-1。对于数据类型 UINT 和 UDINT，这对应于 XOR 连接 16#FFFFFF 或者 32#FFFFFFFFFF。

这 bFloor， bCeil，和 bRound 输入可用于指定内部除法所采用的舍入方法。

除此之外 tWatchdog 输入可用于定义 AnalogIn 输入必须在指定时间内发生变化。如果 AnalogIn 输入在指定时间内保持不变，则 bStuckAtError 输出设置为 TRUE. 如果 tWatchdog 输入设置为 t#0ms 或者没有使用，则检查将被停用。 bStuckAtError 输出不是 FB 错误。因此， TwinSAFE 组不会进入错误状态。它必须在应用程序中对此作出反应。

EL6900

这 FB_SCALING EL6900 不支持功能块。

表 50. 变量输入

姓名	数据类型	初始值	描述，参数值
`AnalogIn`	`LINT`	`0`	缩放输入。输入可以被否定。允许的数据类型： `UINT`， `INT`， `UDINT`， `DINT`
`uiMultiplier`	`SAFEUINT`	`0`	比例因子乘数只允许使用常量值（无变量）
`uiDivisor`	`SAFEUINT`	`0`	比例因子除数只允许使用常量值（无变量）
`bFloor`	`SAFEBOOL`	`FALSE`	四舍五入方法：小数点后两位被舍去。只允许使用常量值（无变量）其中只有一个 `bFloor`， `bCeil`，和 `bRound` 输入可能是`TRUE`。
`bCeil`	`SAFEBOOL`	`FALSE`	舍入方法：返回下一个最大的整数作为结果。只允许使用常量值（无变量）其中只有一个 `bFloor`， `bCeil`，和 `bRound` 输入可能`TRUE`。
`bRound`	`SAFEBOOL`	`FALSE`	舍入方法：从零开始舍入（例如，2.5 向上舍入为 3）。只允许使用常量值（无变量）其中只有一个 `bFloor`， `bCeil`，和 `bRound` 输入可能是`TRUE`。
`bMultiplicationFirst`	`SAFEBOOL`	`FALSE`	`TRUE`：缩放时，首先执行可选的负乘法。 `FALSE`：缩放时，首先执行可选的负数除法。
`diScalingOffset`	`SAFEDINT`	`0`	添加到模拟值的偏移量只允许使用常量值（无变量）
`tWatchdog`	`SAFETIME`	`TIME#0ms`	时间（毫秒）内 `AnalogIn` 输入值必须改变如果值为 `t#0ms`，则该检查将被停用。

表 51. 变量输出

姓名	数据类型	初始值	描述，参数值
`bStuckAtError`	`SAFEBOOL`	`FALSE`	成为 `TRUE` 如果 `AnalogIn` 输入值没有改变 `tWatchdog` 时间。
`AnalogOut`	`SAFEUSINT`	`0`	输出缩放的输入信号否定 `AnalogIn` 乘法比例因子分子除法比例因子分母加法缩放偏移允许的数据类型： `UINT`， `INT`， `UDINT`， `DINT`. 必须根据输入的数据类型选择数据类型。
`bError`	`SAFEBOOL`	`FALSE`	`TRUE`：这 `AnalogOut` 输出发生上溢或下溢。在乘法的情况下，会发生 32 位溢出。在除法的情况下，由于四舍五入，会发生 32 位溢出。 `FALSE`：未發生任何錯誤。

姓名

数据类型

初始值

描述，参数值

bStuckAtError

SAFEBOOL

FALSE

成为 TRUE 如果 AnalogIn 输入值没有改变 tWatchdog 时间。

AnalogOut

SAFEUSINT

0

输出缩放的输入信号

否定 AnalogIn
乘法比例因子分子
除法比例因子分母
加法缩放偏移

允许的数据类型： UINT， INT， UDINT， DINT. 必须根据输入的数据类型选择数据类型。

bError

SAFEBOOL

FALSE

TRUE：

这 AnalogOut 输出发生上溢或下溢。
在乘法的情况下，会发生 32 位溢出。
在除法的情况下，由于四舍五入，会发生 32 位溢出。

FALSE：未發生任何錯誤。
