SF_EDM (External Device Monitoring)

适用的安全标准

SF_EDM 是经过认证的 PLCopen 功能块。有关应用标准的详细信息，请参阅：“PLCopen – Technical Committee 5 – Safety Software”

重要

用户必须满足标准中列出的要求。

接口说明

此功能块应用输入信号 (S_OutControl）到输出信号（S_EDM_Out）。功能块监控两个输入是否在定义的时间内关闭（MonitoringTime）。如果它们没有在规定的时间内关闭， S_EDM_OUT 设定为 FALSE.

这 SF_EDM （外部设备监控） FB 监控执行器的初始状态和开关状态，例如由安全输出设备控制的开关放大器。

表 18. VAR_INPUT

姓名	数据类型	初始值	说明，参数值
`Activate`	`BOOL`	`FALSE`	看通用输入参数
`S_OutControl`	`SAFEBOOL`	`FALSE`	多变的前面的安全 FB 的控制信号。来自 PLCopen 库的典型功能块信号（例如 `SF_OutControl`, `SF_TwoHandControlTypeII`) `FALSE`：禁用安全输出（`S_EDM_Out`) `TRUE`：启用安全输出（`S_EDM_Out`)
`S_EDM1`	`SAFEBOOL`	`FALSE`	多变的第一个连接的执行器（开关放大器）的反馈信号。 `FALSE`：第一个连接的执行器的开关状态。 `TRUE`：第一个连接的执行器的初始状态。
`S_EDM2`	`SAFEBOOL`	`FALSE`	多变的第二个连接的执行器（开关放大器）的反馈信号。根据安装的执行器、反馈信号和目标安全级别之间的接线，可能只使用组合输入。在这种情况下，用户必须使用图形连接来跨接 `EDM1` 和 `EDM2` 参数。 `S_EDM1` 和 `S_EDM2` 然后由相同的信号控制。 `FALSE`：第二个连接的执行器的开关状态。 `TRUE`：第二个连接的执行器的初始状态
`MonitoringTime`	`TIME`	`#0ms`	持续的连接和监控的执行器的最大响应时间。警示性说明 `MonitoringTime` 必须遵守。
`Reset`	`BOOL`	`FALSE`	看通用输入参数

`MonitoringTime`

适用于扩展级别的开发人员： MonitoringTime 输入必须用一个常数值激活。不得更改调用的值。

表 19. VAR_OUTPUT

姓名	数据类型	初始值	说明，参数值
`Ready`	`BOOL`	`FALSE`	看一般输出参数
`S_EDM_Out`	`SAFEBOOL`	`FALSE`	控制执行器。结果由反馈信号监控 `S_EDMx`. `FALSE`：禁用连接的执行器 `TRUE`：启用连接的执行器
`SafetyDemand`	`BOOL`	`FALSE`	看一般输出参数
`ResetRequest`	`BOOL`	`FALSE`	看一般输出参数
`Error`	`BOOL`	`FALSE`	看一般输出参数
`DiagCode`	`WORD`	`16#0000`	看诊断代码

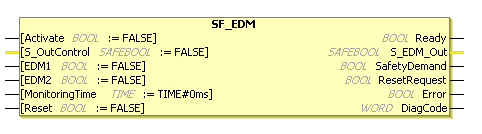

图 18. 功能块： SF_EDM

功能说明

这 SF_EDM FB 控制安全输出并监控受控执行器。

该功能块通过反馈信号（S_EDM1 和 S_EDM2) 在执行器由 FB 启用之前。

功能块监控执行器的开关状态（MonitoringTime) 在 FB 启用执行器之后。

必须使用两个单一反馈信号来准确诊断连接的执行器。来自两个连接的执行器的公共反馈信号必须用于连接的执行器的受限但简单的诊断功能。在这种情况下，用户必须将此公共信号连接到 S_EDM1 和 S_EDM2 参数。 S_EDM1 和 S_EDM2 然后由相同的信号控制。

安全功能中使用的开关装置应从风险分析中指定的类别中选择。

可选启动禁止

块激活时的启动禁止

小心

这 S_StartReset 只有在确保安全控制器启动时不会发生危险情况的情况下，才能激活输入。

状态图

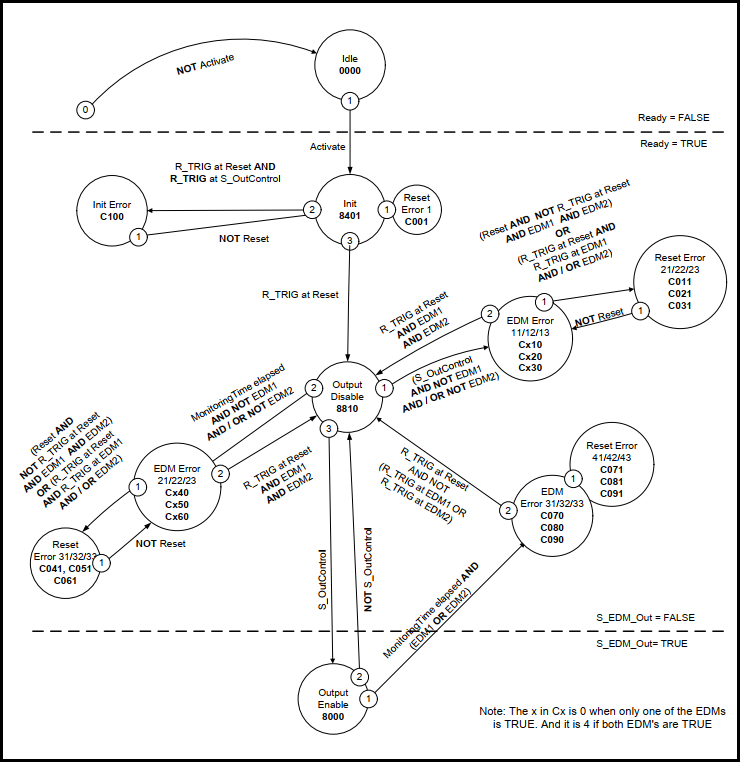

图 19. 状态图： SF_EDM

提示

从任何状态过渡到 Idle 状态由于 Activate = FALSE 未显示。然而，这些转换具有最高优先级。

典型时序图

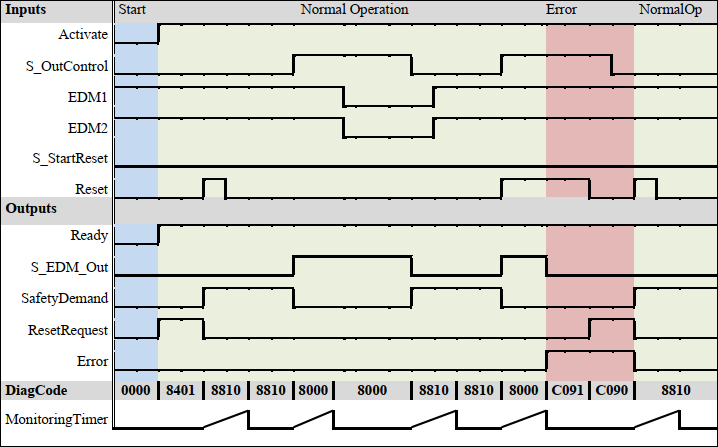

图 20. 典型时序图 SF_EDM, S_StartReset = FALSE

错误检测

以下条件强制转换到错误状态：

无效的静态 Reset 过程中的信号
过程中的 EDM 信号无效
这 S_OutControl 和 Reset 由于编程错误，输入被错误地互连。

错误行为

在错误状态下，输出如下：

这 S_EDM_Out 设定为 FALSE 并保持在这种安全状态。
EDM 错误消息必须始终由上升触发复位 Reset.
可以通过设置重置重置错误消息 Reset 到 FALSE.

功能块激活后，可选的启动禁止可以通过上升沿复位 Reset 输入。

功能块特定的错误和状态代码

表 20. FB 特定的错误代码

`DiagCode`	州名	状态说明及输出设定
`16#C001`	`Reset Error 1`	状态下的静态复位信号 `16#8401`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C011`	`Reset Error 21`	静态复位信号或相同的信号 `EDM1` 和 `Reset` （上升触发器在 `Reset` 和 `EDM1` 同时）在状态 `16#C010`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C021`	`Reset Error 22`	静态复位信号或相同的信号 `EDM2` 和 `Reset` （上升触发器在 `Reset` 和 `EDM2` 同时）在状态 `16#C020`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C031`	`Reset Error 23`	静态复位信号或相同的信号 `EDM1`, `EDM2`，和 `Reset` （上升触发器在 `Reset`, `EDM1`，和 `EDM2` 同时）在状态 `16#C030`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C041`	`Reset Error 31`	静态复位信号或相同的信号 `EDM1` 和 `Reset` （上升触发器在 `Reset` 和 `EDM1` 同时）在状态 `16#C040`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C051`	`Reset Error 32`	静态复位信号或相同的信号 `EDM2` 和 `Reset` （上升触发器在 `Reset` 和 `EDM2` 同时）在状态 `16#C050`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C061`	`Reset Error 33`	静态复位信号或相同的信号 `EDM1`, `EDM2`，和 `Reset` （上升触发器在 `Reset`, EDM1, 和 EDM2 同时）在状态 `16#C060`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C071`	`Reset Error 41`	状态下的静态复位信号 `16#C070`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C081`	`Reset Error 42`	状态下的静态复位信号 `16#C080`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C091`	`Reset Error 43`	状态下的静态复位信号 `16#C090`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C010`	`EDM Error 11`	信号在 `EDM1` 在初始执行器状态下无效。在状态 `16#8810`，这 `EDM1` 信号是 `FALSE` 启用时 `S_OutControl`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = R` (*) `Error = TRUE`
`16#C020`	`EDM Error 12`	信号在 `EDM2` 在初始执行器状态下无效。在状态 `16#8810`，这 `EDM2` 信号是 `FALSE` 启用时 `S_OutControl`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = R` (*) `Error = TRUE`
`16#C030`	`EDM Error 13`	信号在 `EDM1` 和 `EDM2` 在初始执行器状态下无效。在状态 `16#8810`，这 `EDM1` 和 `EDM2` 信号是 `FALSE` 启用时 `S_OutControl`. `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`
`16#C040`	`EDM Error 21`	信号在 `EDM1` 在初始执行器状态下无效。在状态 `16#8810`，这 `EDM1` 信号是 `FALSE` 并且监控时间已经过去。 `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = R` (*) `Error = TRUE`
`16#C050`	`EDM Error 22`	信号在 `EDM2` 在初始执行器状态下无效。在状态 `16#8810`，这 `EDM2` 信号是 `FALSE` 并且监控时间已经过去。 `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = R` (*) `Error = TRUE`
`16#C060`	`EDM Error 23`	信号在 `EDM1` 和 `EDM2` 在初始执行器状态下无效。在状态 `16#8810`，这 `EDM1` 和 `EDM2` 信号是 `FALSE` 并且监控时间已经过去。 `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = R` (*) `Error = TRUE`
`16#C070`	`EDM Error 31`	信号在 `EDM1` 在执行器切换状态下无效。在状态 `16#8000`，这 `EDM1` 信号是 `TRUE` 并且监控时间已经过去。 `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = TRUE` `Error = TRUE`
`16#C080`	`EDM Error 32`	信号在 `EDM2` 在执行器切换状态下无效。在状态 `16#8000`，这 `EDM2` 信号是 `TRUE` 并且监控时间已经过去。 `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = TRUE` `Error = TRUE`
`16#C090`	`EDM Error 33`	信号在 `EDM1` 和 `EDM2` 在执行器切换状态下无效。在状态 `16#8000`，这 `EDM1` 和 `EDM2` 信号是 `FALSE` 并且监控时间已经过去。 `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = TRUE` `Error = TRUE`
`16#C100`	`Init Error`	类似的信号 `S_OutControl` 和 `Reset` (`R_TRIG` 在同一周期）检测到（可能是编程错误）。 `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = TRUE`

(*)
IF EDM_1 = TRUE AND EDM_2 = TRUE THEN
    R:= TRUE;
ELSE
    R:= FALSE;
END_IF

表 21. FB 特定的状态码

`DiagCode`	州名	状态描述和输出设置
`16#0000`	`Idle`	功能块未激活（初始状态）。 `Ready = FALSE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = FALSE`
`16#8401`	`Init`	块激活启动禁止处于活动状态。需要重置。 `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = FALSE` `ResetRequest = TRUE` `Error = FALSE`
`16#8810`	`Output Disable`	EDM 控制未激活。进入状态时定时器启动。 `Ready = TRUE` `S_EDM_Out = FALSE` `SafetyDemand = TRUE` `ResetRequest = FALSE` `Error = FALSE`
`16#8000`	`Output Enable`	EDM 控制处于活动状态。进入状态时定时器启动。 `Ready = TRUE` `S_EDM_Out = TRUE` `SafetyDemand = FALSE` `ResetRequest = FALSE` `Error = FALSE`
