数据类型

在 CODESYS Safety Extension，非安全导向数据（IEC 标准数据类型）和安全导向数据（前缀 SAFE）。映射输入和输出通道时，安全现场设备的输入和输出通道始终具有以下类型 SAFExxx 而非安全现场设备的SAFE 类型。PLCopen 链接规则的检查 SAFEBOOL 数据和其他类似的链接规则 SAFEXXX 数据类型是编程系统中错误条件检查的一部分。

表 7. IEC 标准数据类型

数据类型	位长度	值范围	描述
`BOOL`	`1`	`0,1`	`0` 对应于 `FALSE` `1` 对应于 `TRUE`
`DINT`	`32`	`-2,147,483,648 … 2,147,483,647`
`INT`	`16`	`-32,768 … 32,767`
`TIME`	`32`	`0 … 2,147,483,647 s`	期间
`WORD`	`16`	`0 … 65,535` （`16#00 … 16#FFFF`）

提示

这 BYTE， DWORD， SAFEBYTE，和 SAFEDWORD 数据类型只能出现在逻辑 I/O 并且可以在扩展级程序中用作通道变量（类别：全局变量，声明为 VAR_EXTERNAL）。

表 8. 安全数据类型

数据类型	位长度	值范围	描述
`SAFEBOOL`	`1`	`0,1`	`0` 对应于 `FALSE` `1` 对应于 `TRUE`
`SAFEDINT`	`32`	`-2,147,483,648 … 2,147,483,647`
`SAFEINT`	`16`	`-32,768 … 32,767`
`SAFETIME`	`32`	`0 … 2,147,483,647 s`
`SAFEWORD`	`16`	`0 … 65,535` （`16#00 … 16#FFFF`）

提示

这 REAL 数据类型在安全编程中是不允许的。如果仍然使用，则会导致转换错误。

用户定义的数据类型

这用户定义类型数据类型类别包含安全应用程序的功能块和库。此类别可在输入助手中选择，输入助手在插入变量声明点击对话框按钮。对于已声明的变量，数据类型的输入助手将按如下方式打开：

在声明窗口中，选择相应变量的类型单元格。
在列表框中，单击 ... 象征。

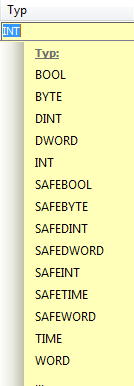

图 47. 声明视图：类型的下拉列表

类型化的一般规则

INT 多态性

类型的值 INT 或者 SAFEINT 总是有类型 DINT 或者 SAFEDINT 以及。 INT 和 DINT 导致 DINT 价值（int + dint 类型为 DINT）。

安全多态性

类型的值 SAFEXXX 总是有类型 XXX 即，高完整性的值始终也可以用作低完整性的值。这意味着转换函数 SAFEBOOL_TO_BOOL PLCopen 中提到的隐含 CODESYS Safety Extension 并且没有明确写出。

安全常数

常量始终是最高完整性的值（即 SAFEXXX）由于 SAFE 多态性仍然可以作为正常值。这样就省去了两种不同的值（safebool#1 也 bool#1）。bool#1 是 SAFEBOOL （和 BOOL）；其他文字常量也同样如此。

外管局降级

链接值的一般规则如下：当且仅当所有操作数都有 SAFE 类型，则结果有一个 SAFE 类型。

例外： SAFEBOOL AND BOOL 有值 SAFEBOOL。
