SFC 标志

SFC 标志是具有预定义名称的隐式创建变量，它们提供用于控制和诊断 SFC 图的功能。借助这些标志，您可以有针对性地触发转移。

例如

检测超时
复位步链
激活点动模式

要访问这些变量，必须声明并启用相应的标志。

名称	数据类型	描述
`SFCInit`	`BOOL`	`TRUE`：将流程复位到初始步。其他 SFC 标志也会被复位（初始化）。只要该变量为`TRUE`，初始步就保持置位（激活），但不会被执行。只有在您将`SFCInit`重新设置为`FALSE`之后，POU 才会被正常处理。
`SFCReset`	`BOOL`	行为与`SFCInit`类似与之不同的是，初始化之后，初始步会继续执行。例如，您可以在初始步中立即将`SFCReset`标志重新设置为`FALSE`。
`SFCError`	`BOOL`	当 SFC 图中发生超时时，变为`TRUE`。如果在第一次超时之后程序中又发生另一次超时，则只有在变量`SFCError`事先已被复位的情况下才会检测到它。否则，该标志保持置位，其他超时不会被记录。必须声明`SFCError`，用于监视时间的其他标志变量才能工作：`SFCErrorStep`、`SFCErrorPOU`、`SFCQuitError`
`SFCEnableLimit`	`BOOL`	用于有针对性地激活（`TRUE`）和停用（`FALSE`）由`SFCError`进行的步超时控制如果您声明并激活了该变量（SFC 设置），则还必须将其设置为`TRUE`，`SFCError`才能起作用；否则，所有超时都将被忽略。例如，这在调试或手动操作期间可能很有用。如果您未声明该变量，则`SFCError`会自动工作。前提条件是声明`SFCError`。
`SFCErrorStep`	`STRING`	存储导致`SFCError`所记录的超时的步的名称该名称将一直保留，直到使用`SFCQuitError`（`FALSE` -> `TRUE`）复位所记录的步错误。前提条件是声明`SFCError`。
`SFCErrorPOU`	`STRING`	发生超时时，存储发生了由`SFCError`所记录的超时的 POU 的名称。该名称将一直存储，直到通过`SFCQuitError`复位该超时。前提条件是声明`SFCError`。
`SFCQuitError`	`BOOL`	只要该布尔变量为`TRUE`，SFC 图的处理就会暂停。在此过程中，存储在变量`SFCError`中的任何超时都会被复位。如果将该变量重新设置为`FALSE`，则激活步中之前的所有时间都将被复位。前提条件是声明`SFCError`。
`SFCPause`	`BOOL`	只要该变量为`TRUE`，SFC 图的处理就会暂停。
`SFCTrans`	`BOOL`	当转移切换时，变为`TRUE`。
`SFCCurrentStep`	`STRING`	显示当前激活步的名称，与时间检查无关对于并行分支，始终存储最右侧分支的步的名称。
`SFCTip` `SFCTipMode`	`BOOL`	`TRUE`：激活 SFC POU 的点动模式当您通过设置`SFCTipMode := TRUE`启用点动模式时，只能通过将`SFCTip`设置为`TRUE`来进入下一步。只要您将`SFCTipMode`设置为`FALSE`，也可以通过转移切换到下一步。
`SFCErrorAnalyzation`		包含一个字符串，其中列出导致`SFCError`总值为`TRUE`（某个步超时）的所有变量必须启用`SFCError`，此功能才能工作。为此，`SFCErrorAnalyzation`隐式使用Analyzation库中`AnalyzeExpression` POU 的功能。有关分析的高级配置的信息，另请参阅：SFC
`SFCErrorAnalyzationTable`		包含一个表，其中列出导致`SFCError`总值为`TRUE`（某个步超时）的变量必须启用`SFCError`，此功能才能工作。为此，`SFCErrorAnalyzationTable`隐式使用Analyzation库中`AnalyzeExpressionTable` POU 的功能。有关分析的高级配置的信息，另请参阅：SFC

隐式生成 SFC 标志

当您启用了相应选项时，SFC 标志会被自动声明。您可以在针对单个 POU 的SFC设置属性对话框中，或者在针对项目中所有 SFC POU 的SFC项目设置对话框中设置此选项。

提示

只有在您未启用使用默认值选项时，单个 POU 的 SFC 标志的 SFC 设置才会生效。如果您启用了此选项，则将应用项目设置中定义的设置。

提示

在 SFC 设置对话框中声明的 SFC 标志仅在 SFC POU 的在线视图中可见。

提示

在SFC 元素属性中，您可以定义是否应将标志的符号定义导出到符号配置中。

显式生成 SFC 标志

只有在需要从另一个 POU 对标志进行写访问时，才仍需要进行手动声明（如以前在CoDeSys V2.3中所要求的那样）。对此请注意以下事项：

重要

如果标志已在全局变量列表中声明，则必须在 SFC 设置对话框中禁用声明设置。否则，还会隐式创建一个局部 SFC 标志。随后将使用该标志，而不是全局变量。

SFCError 的应用示例

例 1. 示例

您已创建一个名为sfc1的 SFC POU，其中包含一个步s1。您已在该步的属性中定义了时间限制。

如果步s1的激活持续时间超过其时间属性中定义的限制，则标志SFCError将被置位。应用程序可以评估该标志，以便对超时作出响应。

要允许此访问，您必须在 SFC 设置中启用并声明该标志。如果仅声明该标志，则 SFC 标志会显示在sfc1在线视图的声明部分中，但不会起作用。

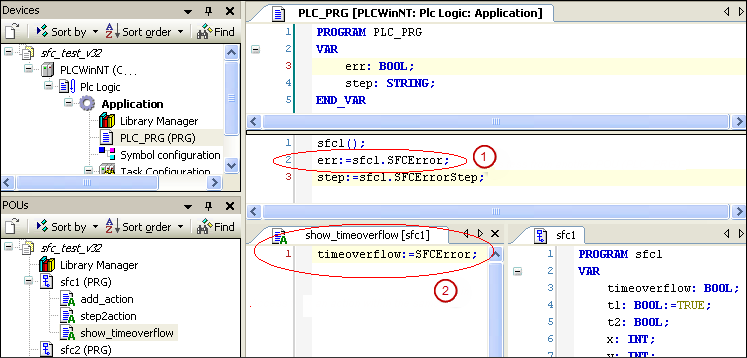

现在，您可以在 POU 内（例如在动作中 (2)）或从 POU 外部 (1) 访问该 SFC 标志。

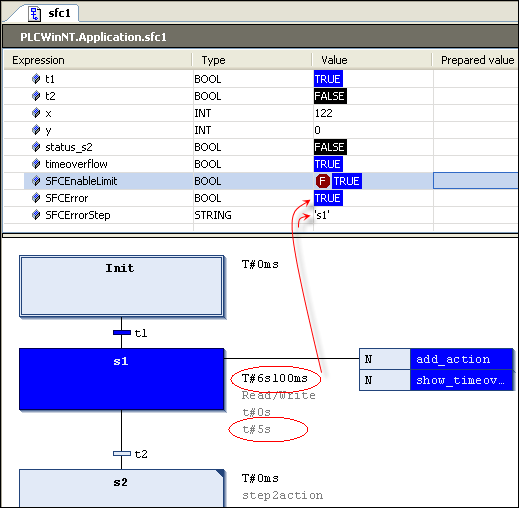

SFC POUsfc1的在线视图：

一旦sfc1中发生超时，SFCError就会变为TRUE。

您可以使用Analyzation库中的SFCErrorAnalyzation和SFCErrorAnalyzationTable标志来分析超时的原因。借助这些标志，您可以识别表达式中导致SFCError获得值TRUE的各个组成部分。

访问标志

访问语法

在 POU 内，直接为标志赋值：<variable name> := <sfc flag>

例 2. 示例

checkerror := SFCError;

从另一个 POU 通过名称访问：<variable name> := <pou name>.<sfc flag>

例 3. 示例：

checkerror := SFC_prog.SFCError;

如果需要从另一个 POU 进行写访问，则还必须在 SFC POU 中或在 GVL 中全局地将 SFC 标志显式声明为 VAR_INPUT 变量。

例 4. 示例

局部声明

PROGRAM SFC_prog
VAR_INPUT
    SFCInit : BOOL;
END_VAR

或者在全局变量列表中进行全局声明

VAR_GLOBAL
    SFCInit : BOOL;
END_VAR

PROGRAM PLC_PRG
VAR
    SetInit : BOOL;
END_VAR

SFC_prog.SFCInit := SetInit;  //Write access to SFCInit in SFC_prog
