选项卡：冗余设置：可视化

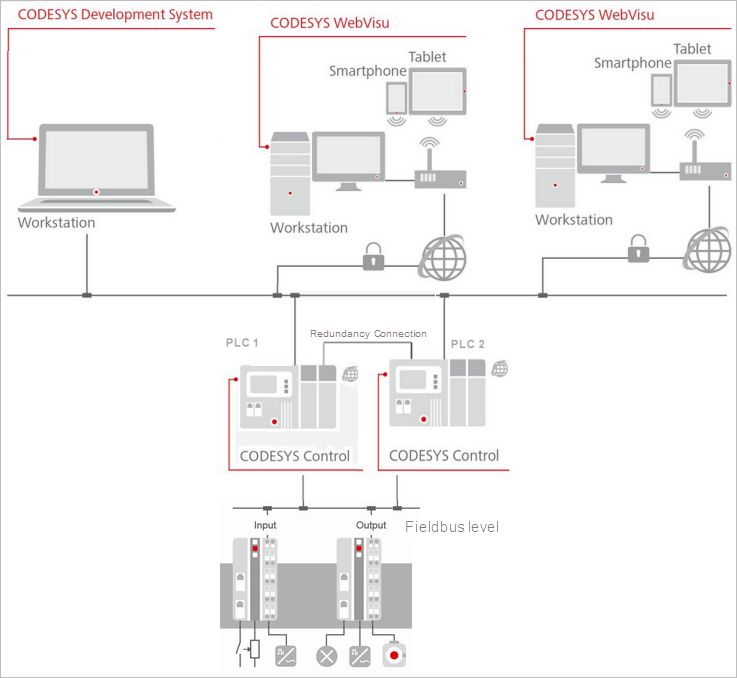

该选项卡包含一个或多个连接的配置 CODESYS WebVisu 客户端连接到具有两个 PLC 的冗余控制系统。

如果在运行时活动控制器发生故障，则控制应用程序的执行由先前处于待机模式的控制器接管。切换过程顺利进行，因此连接的可视化客户端几乎不会注意到。

提示

类似的配置也可能基于 CODESYS HMI 当这些冗余运行时。

启用	：为冗余控制系统启用可视化客户端和同步控制器的网络服务器之间的冗余连接任务配置由IEC任务扩展 `VISU_REDUNDANCY_TASK`.这 `VisuRedundancy` 库集成在库管理器中。这切换参考输入字段可用于通信设置。

表 11. 切换参考

使用冗余链路配置

standard icon ：已配置的通信设置冗余链路选项卡被使用。当 Web 客户端通过与冗余链路相同的网络接口访问时，这种配置是可能的。

：以下（现已启用）输入字段的地址设置用于 Web 客户端的连接。

IP地址：PLC 1上客户端使用的端口

IP 地址和端口的输入字段可编程逻辑控制器 1 客户

点击浏览选择可用的网络地址之一可编程逻辑控制器 1.应在此处选择 Web 可视化访问的网络连接。

IP 地址：PLC 2 上客户端使用的端口

IP 地址和端口的输入字段可编程逻辑控制器 2 客户

点击浏览选择可用的网络地址之一可编程逻辑控制器 2.应在此处选择 Web 可视化访问的网络连接。

表 12. 安全

安全通信

standard icon ：从可视化客户端到以太网的连接可编程逻辑控制器 1 和可编程逻辑控制器 2 使用 TLS 加密。

生成证书

打开安全屏幕编辑

您可以在那里创建和管理证书。

查看证书

打开查看证书编辑

在那里，您可以获得有关安装在相应 PLC 上的证书的信息。

表 13. 超时

建议：只要冗余设备之间没有同步问题以实现可视化，就不应更改超时的默认值。如果出现问题，则通信线路可能太慢。然后尝试通过增加超时值来提高稳定性

可视化冗余基于网络连接，该网络连接用于在主动 PLC 和备用 PLC 之间交换数据。此类数据可以是有关创建新 Web 可视化客户端或在 Web 可视化中更改可视化项的通知。为了防止通信出现问题时通信被阻塞，可以配置以下超时

接收超时（毫秒）

在此之后取消数据接收的时间。超过此时间时，传输的数据（例如有关创建新 Webvisu 客户端的通知）可能会被

默认： 5000

传输超时（毫秒）

在此之后取消数据发送的时间。超过此时间时，传输的数据（例如有关创建新 Webvisu 客户端的通知）将被丢

默认： 10000

选项

无缝下载

可为 HMI 设备启用

standard icon ：同样在下载后，选定的可视化和框架组合仍保留在 Web 可视化客户端中。因此，该过程不会从开始可视化开始。

先进的	：启用高级设置输入字段注意只有在特殊要求的情况下，您才需要更改以下高级设置。

表 14. 高级设置

命令重复	发生错误时命令的重复次数默认值为 3。建议使用 >= 2 的值。
心跳时间（毫秒）	确定多久发送一次保持连接处于活动状态的“心跳”命令的时间 0 = 未使用该命令。如果以太网连接上没有数据传输，则连接终止，第一个 next 命令返回错误。为了防止这种情况，发送“心跳”命令。该命令的资源使用率极低。注意仅在错误率较高的情况下使用此功能。
连接超时：检测到断线（毫秒）	连接失败被认为是“换行”的时间备用设备无法检测数据缺失是由于缺少命令还是连接问题造成的。因此，有必要重新激活连接并在可能的情况下重置连接默认值为 3000。建议使用 >= 2000 的值。
客户端连接设置超时（毫秒）	活动连接的延迟这是确定连接是否处于活动状态所花费的时间。默认值为 2000。500–3000 范围内的值通常是可以的。
WebVisu 连接超时（毫秒）	Web 可视化客户端超时，以确定切换到另一个 PLC 该值表示稳定性和直到检测到连接问题的时间之间的平衡。连接到活动设备的客户端使用此时间来检测设备何时不再活动。如果超过此时间没有接收到数据，则执行到其他设备的切换。这段时间的长短决定了切换的速度：如果值太低，可能会在连接不良的情况下导致不必要的切换尝试。太高的值会延迟客户端对物理真实设备故障的检测。默认值为 2000。
