选项卡：冗余设置：可视化

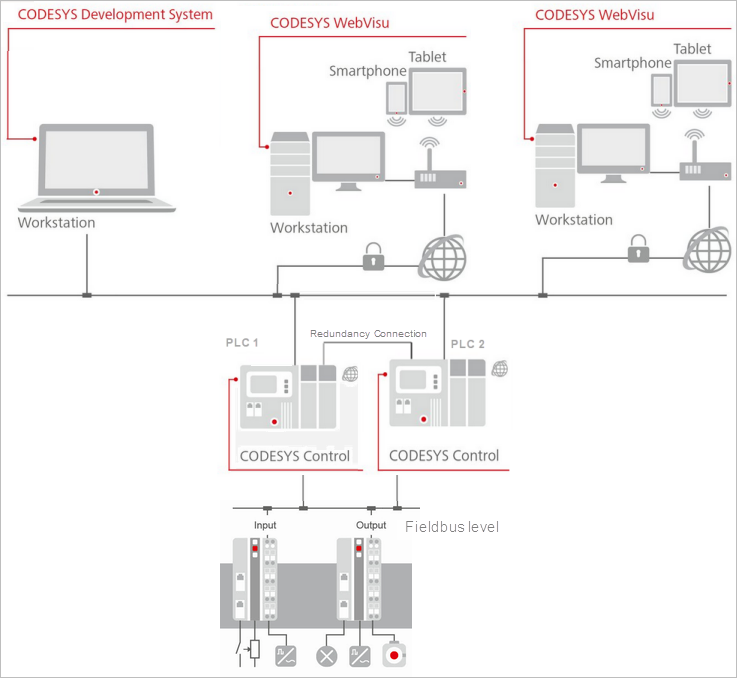

该选项卡包含一个或多个连接的配置 CODESYS WebVisu 客户端连接到具有两个 PLC 的冗余控制系统。

如果在运行时活动控制器发生故障，则控制应用程序的执行由先前处于待机模式的控制器接管。切换过程顺利进行，因此连接的可视化客户端几乎不会注意到。

提示

类似的配置也可能基于 CODESYS HMI 当这些冗余运行时。


阅读

在对话框中读取 PLC 1 冗余链路的当前设置

写作

在两台设备上传输冗余链路的可用设置

切换参考文献

重要

要使用以下函数，需要满足以下条件：

  • 至少是 V4.9.0.0 版本的 CODESYS Visualization 附加组件。

  • 至少 V4.3.0.0 CODESYS Redundancy Configuration 需要附加组件。

启用

standard icon：为冗余控制系统启用可视化客户端和同步控制器的网络服务器之间的冗余连接

任务配置由IEC任务扩展 VISU_REDUNDANCY_TASK.这 VisuRedundancy 库集成在库管理器中。

这 切换参考 输入字段可用于通信设置。

切换 IP 地址

已配置的切换 IP 地址列表

重要

此选项卡上配置 Web 可视化中通信交换的 IP 地址或主机名。从 PLC 1 切换到 PLC 2 时，将使用此处输入的地址。

PLC 1

PLC 1 的 IP 地址列表

PLC 2

PLC 2 的 IP 地址列表

PLC 1 上的 Webvisu 端口

PLC 1 的可视化客户端使用的端口

默认： 8080

该端口决定 Web 可视化客户端如何连接到 PLC。

PLC 2 上的 Webvisu 端口

PLC 2 的可视化客户端使用的端口

默认： 8080

添加

这个 添加切换地址 对话框打开。

该对话框提供 IP 地址的输入字段。在对话框中，可以将新的切换对添加到切换列表中

按下即可开始网络扫描 浏览 按钮。对于 PLC 1 的 IP 地址，必须选择 PLC 1 的设备。这同样适用于 PLC 2 的 IP 地址。或者，也可以指定 PLC 的相应主机名。还需要注意的是，应为 PLC 1 的地址选择相应的主机名。

点击 好吧 应用设置并关闭对话框。然后，IP 地址将显示在列表中。

编辑

这个 编辑切换地址 对话框打开。

可以在此对话框中更改切换地址。点击 好吧 应用设置并关闭对话框。

移除

包含 IP 地址的行，在 切换 IP 地址 列表，将被删除。

使用冗余链路配置

standard icon：已配置的通信设置 冗余链路 选项卡被使用。当 Web 客户端通过与冗余链路相同的网络接口访问时，这种配置是可能的。

_cds_icon_option_deactivated.png：以下（现已启用）输入字段的地址设置用于 Web 客户端的连接。

此选项在列表中添加了一个额外的（仍处于隐藏状态）条目。列表中的条目仍然有效。该列表也可以为空。

使用冗余链路配置 2

要求： 使用两条冗余链路 选项（位于 将军 必须选择选项卡）。这意味着还必须配置两条冗余链路。

standard icon：此外，使用第二个已配置的冗余链接的条目来切换可视化。

安全

表 9. 安全

安全通信

standard icon：从可视化客户端到以太网的连接 可编程逻辑控制器 1 和 可编程逻辑控制器 2 使用 TLS 加密。

生成证书

打开 安全屏幕 编辑

您可以在那里创建和管理证书。

查看证书

打开 查看证书 编辑

在那里，您可以获得有关安装在相应 PLC 上的证书的信息。



超时

表 10. 超时

重要

建议：只要冗余设备之间没有同步问题以实现可视化，就不应更改超时的默认值。如果出现问题，则通信线路可能太慢。然后尝试通过增加超时值来提高稳定性

可视化冗余基于网络连接，该网络连接用于在主动 PLC 和备用 PLC 之间交换数据。此类数据可以是有关创建新 Web 可视化客户端或在 Web 可视化中更改可视化项的通知。为了防止通信出现问题时通信被阻塞，可以配置以下超时

接收超时（毫秒）

在此之后取消数据接收的时间。超过此时间时，传输的数据（例如有关创建新 Webvisu 客户端的通知）可能会被

默认： 5000

传输超时（毫秒）

在此之后取消数据发送的时间。超过此时间时，传输的数据（例如有关创建新 Webvisu 客户端的通知）将被丢

默认： 10000



选项

选项

无缝下载

可为 HMI 设备启用

standard icon：同样在下载后，选定的可视化和框架组合仍保留在 Web 可视化客户端中。因此，该过程不会从开始可视化开始。

高级

先进的

standard icon：启用 高级设置 输入字段

注意

只有在特殊要求的情况下，您才需要更改以下高级设置。

表 11. 高级设置

命令重复

发生错误时命令的重复次数

默认值为 3。建议使用 >= 2 的值。

心跳时间（毫秒）

确定多久发送一次保持连接处于活动状态的“心跳”命令的时间

0 = 未使用该命令。

如果以太网连接上没有数据传输，则连接终止，第一个 next 命令返回错误。为了防止这种情况，发送“心跳”命令。该命令的资源使用率极低。

注意

仅在错误率较高的情况下使用此功能。

连接超时：检测到断线（毫秒）

连接失败被认为是“换行”的时间

备用设备无法检测数据缺失是由于缺少命令还是连接问题造成的。因此，有必要重新激活连接并在可能的情况下重置连接

默认值为 3000。建议使用 >= 2000 的值。

客户端连接设置超时（毫秒）

活动连接的延迟

这是确定连接是否处于活动状态所花费的时间。

默认值为 2000。500–3000 范围内的值通常是可以的。

WebVisu 连接超时（毫秒）

Web 可视化客户端超时，以确定切换到另一个 PLC

该值表示稳定性和直到检测到连接问题的时间之间的平衡。

在此期间，连接到活动设备的客户端会检测该设备是否仍处于活动状态。如果超过该时间仍未收到任何数据，则会切换到另一台设备。

这段时间的持续时间决定了切换发生的速度。如果连接不正确，值过低可能会导致不必要的切换尝试。值过高会延迟客户端对物理真实设备故障的检测。

默认值为 2000。
