用户界面中的诊断
设备树
在在线模式下，设备树允许精确定位待定诊断。
错误标志（红色符号）表示硬错误，例如不正确/缺少模块或连接终止。
相应模块的诊断标志（红色感叹号）表示当前有一个诊断条目可用于该设备。
错误清除标志指示先前未决错误已被纠正。

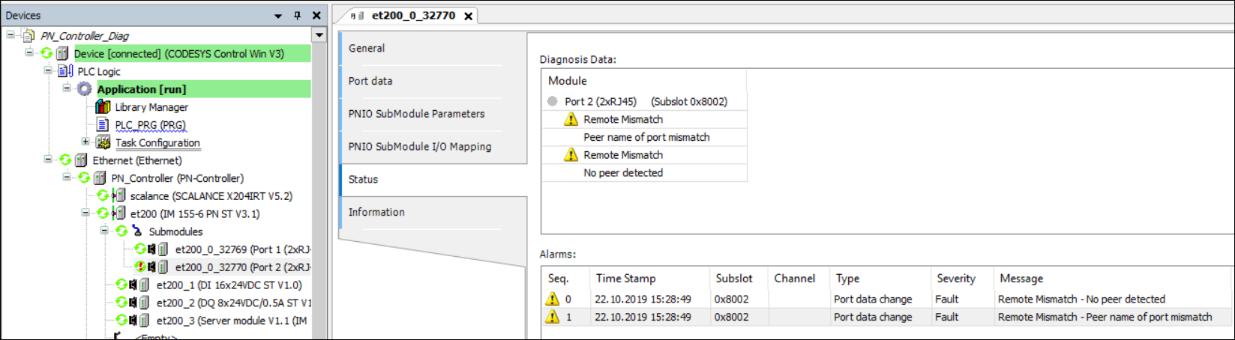

设备状态
这 诊断数据 视图显示当前未决的诊断 PROFINET 模块。这 警报 视图显示自应用程序启动以来控制器接收到的分配给该模块的警报。控制器将报警数据保存在环形缓冲区中。当你点击 确认，警报数据将从环形缓冲区中删除，并且任何挂起的 Diag-Cleared-Flag 都将重置。
记录器
PLC 记录器的过滤视图显示在控制器级别和设备级别。这仅显示分配给相应设备的条目。
有关更多信息，请参阅： “日志”选项卡
