CODESYS POU Visu Generator
CODESYS POU Visu Generator 是的附加组件 CODESYS Development System。
使用此插件，您可以根据在 SFC 或 LD2 中编程的 POU 生成可视化效果。
你可以使用 CODESYS Installer 安装和更新 CODESYS POU Visu Generator 附加组件。
在 SFC 或 LD2 中为 POU 创建可视化
对于 POU (PROGRAM 或者 FUNCTION_BLOCK) 编程在 顺序功能图 (SFC) 或者 梯形图 (LD2) 实现语言，你可以创建一个可视化对象来显示合适的方框图。
如果你想实现这样的可视化，那么 生成 SFC/LD 可视化效果 命令可以帮助你解决这个问题。
从 SFC POU 生成可视化
只有 LD2 对象才有可能
您只能在 POU 中创建 POU 的可视化效果 梯子 (LD2) 实现语言。为了在 POU 中可视化 LD，首先使用将其转换为 LD2 转换为新阶梯 命令。之后，您可以从中生成 LD2 可视化
有关详细信息，请参阅：For more information, see:
从 SFC POU 生成可视化
重要
设置 SFCCurrentStep 在每个 SFC 对象的属性对话框中标记每个 SFC 对象 SFC 设置 选项卡。否则会出现编译错误。
如果 SFC 代码包含宏，则会为每个宏生成单独的可视化效果。单击此可视化项即可将其选中。
例 1. 例子

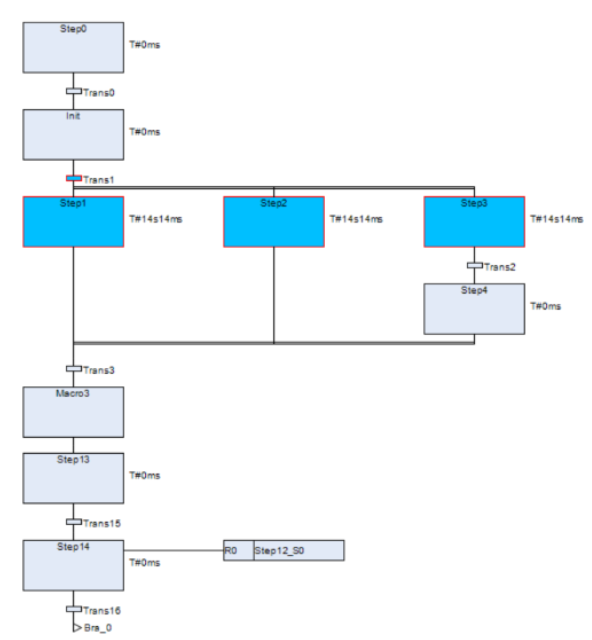

生成的 SFC 可视化
