CODESYS Modbus

Modbus 网络由一个 Modbus 客户端和一个或多个 Modbus 服务器组成。一个客户端下最多可连接 64 个服务器。Modbus 设备可以通过端口或以太网连接。

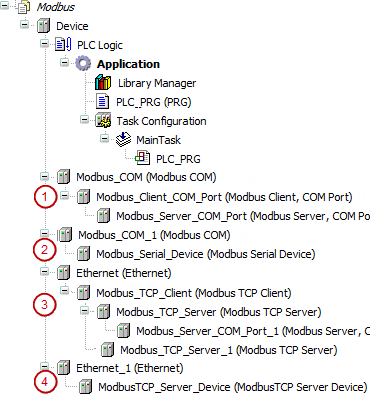

Modbus 设备，通过串行端口连接，使用Modbus COM端口设备。

  • （1）：CODESYS运行时充当 Modbus 客户端。

  • （2）：CODESYS运行时充当 Modbus 服务器。下文中，此 Modbus 服务器称为“Modbus 设备”。

    对于 Modbus 串行，支持操作类型“Modbus RTU(R)”。

Modbus 设备，使用以太网网络连接以太网适配器设备。

  • （3）：CODESYS运行时充当 Modbus 客户端。

    Modbus TCP服务器还可以充当串行 Modbus 服务器的网关。

  • （4）：CODESYS运行时充当 Modbus 服务器。

您可以在 Modbus 配置页面中配置通信参数，然后创建 Modbus 通道。Modbus 通道包含单个 Modbus 命令（读/写数据）以及相应的 I/O 通道。

支持的功能代码

如果没有特定的PLC限制，那么客户端一般支持以下功能码：

  • FC01 Read Coils

  • FC02 Read Discrete Inputs

  • FC03 Read Holding Registers

  • FC04 Read Input Registers

  • FC05 Write Single Coil

  • FC15 Write Multiple Coils

  • FC06 Write Single Register

  • FC16 Write Multiple Registers

  • FC23 Read/Write Multiple Registers

从应用程序访问 Modbus 设备

如果您在设备树中插入 Modbus 设备，则会自动创建相应功能块的实例。实例的变量名称与设备树中的设备名称相对应。使用此功能块，您可以从应用程序访问 Modbus 设备的功能。例如，通过此功能块的输出，您可以查询上一个 Modbus 命令的状态（无论成功与否）。

您将在<设备名称> IEC对象相应设备编辑器的选项卡。另请参阅此对话框的说明。

提示

对于 Modbus 客户端（RTU(R)/TCP）

除了配置器中定义的 Modbus 命令（以及隐式生成的 I/O映射）之外，还可以使用块执行编程的 Modbus 请求ModbusRequest。

有关现场总线支持的更多常规信息，CODESYS，请参阅以下内容：现场总线支持

注意

0_Sample_Project Modbus 示例程序
