选项卡： Modbus服务器通道

您可以使用此选项卡来定义服务器通道。

每个通道代表一个 Modbus 请求。

添加通道	打开Modbus通道对话框。您可以在此处为当前 Modbus 服务器创建新通道。在 Modbus 服务器的设备描述文件中，您可以预定义单个 Modbus 寄存器或整个通道的描述。

对话框： Modbus通道

表 6. 通道

姓名	包含频道名称的字符串
访问类型	Read Coils（功能代码 01） Read Discrete Inputs（功能代码 02） Read Holding Registers（功能代码03） Read Input Registers（功能代码04） Read Single Coil（功能代码05） Write Single Register（功能代码06） Write Multiple Coils（功能代码 15） Write Multiple Registers（功能代码 16） Read/Write Multiple Registers（功能代码 23）
触发器	循环：该请求定期发生。上升沿：该请求是对布尔触发器变量上升沿的响应。触发器变量定义在I/O映射选项卡。应用：Modbus 请求由 PLC 应用程序触发。这是通过功能块： ModbusChannel，包含在相应的 I/O 驱动程序库中。该功能块提供对此命令执行的完整控制和信息，例如启动时间、处理时间和结果。
循环时间（毫秒）	对于触发器= 循环：请求间隔注意：请求间隔应与应用程序的周期时间相同或其倍数。
评论	频道描述

表 7. 读寄存器

偏移	读取开始的起始地址（值范围 0–65535）
长度	需要读取的寄存器数量（用于字访问）或需要读取的离散输入数量（用于位访问）
错误处理	定义发生通信错误时数据应如何处理保留最后一个值设置为零

表 8. 写寄存器

偏移

待写入寄存器的编号（值范围0–65535）

长度

需要写入的寄存器数量（=字）

该参数的取值范围由功能码决定。

这CODESYS MODBUS I/O 驱动程序允许读取线圈和离散输入，以及将线圈写入重叠寄存器内存（离散点区域如果未选中复选框，则读取或写入的前 8 位与相应寄存器的高字节对齐（%IB0），而读取或写入的后 8 位与相应寄存器的低字节对齐（LSB 在前）。

例 1. 例子

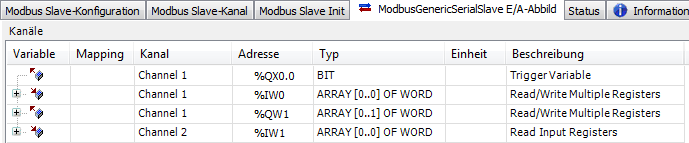

在以下示例中，第一行定义了一个组合读/写操作（功能代码 23）。它从偏移量为 0 的保持寄存器中读取一个字。16#0001并将两个字写入偏移寄存器16#0003。一旦触发器变量在I/O映射标签显示上升沿。
