概述
附加组件 CODESYS Ladder 的梯形图编辑器是另一款基于网络的编辑器，用于 IEC 编程语言梯形图。为了与先前的变体区分开，该实现语言称为 梯形图(LD2)。
提示
附加组件 CODESYS Ladder 是仍然可用的附加组件 CODESYS LD FBD 的现代继任者。在 CODESYS LD FBD 中编程的对象可以转换为 CODESYS Ladder。
在实现部分中，您可以在一个或多个网络元素中编写电路图。为此，您可以从工具箱或通过菜单命令插入所需的元素，将它们连接起来，并为它们分配输入变量、输出变量和修饰符。
每个网络都可以添加标题、注释和/或跳转标签。您也可以将网络注释掉。
只需将元素从工具箱拖到提供的插入位置之一即可插入和替换元素。

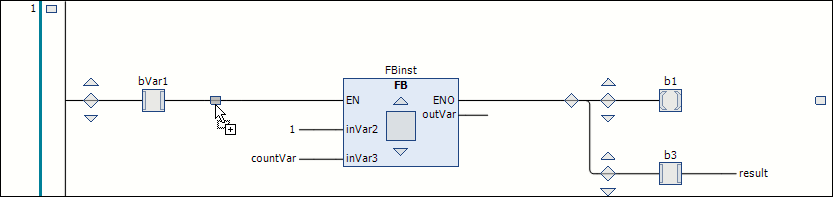

当您将元素拖入编辑器并在梯形图上移动时，插入位置将以下列符号显示：
元素符号内部带灰色背景的方块
连接线上的菱形
指向上方或下方的三角形用于插入上方或下方
可用的插入位置会高亮显示，鼠标指针上会出现一个加号
。松开鼠标按钮后，即插入该元素。
编辑器中当前选定的区域以红色突出显示并勾勒出轮廓。
在上下文菜单中可以找到用于修饰（边沿检测、置位/复位、EN/ENO）以及删除、重构和搜索的相应命令。
在在线模式下，可以借助断点进行监视和调试，并写入和强制值。
编辑器中的显示方式在 CODESYS 选项的 梯形图编辑器 类别中设置。这涉及例如注释和地址的显示，以及网络是否换行。
在 CODESYS LD FBD 编辑器中创建的程序可以读入 LD2 编辑器并继续编辑。
