关闭分行

封闭分支仅在 LD 中可用，它包含起点和终点。它用于实现逻辑元素的并行分析。

. 插入一个封闭的分支

在联系人处关闭分支

如果您标记了一个框或多个联系人并执行 并行插入触点 命令，然后插入一条垂直线的平行分支。对于这种分支，信号流通过两个分支。这是两个分支的 OR 构造。

块、OR 评估或短路评估处的闭合分支

新：当您选择一个框并执行 并行插入触点 命令，插入一条垂直线的平行分支。这表明执行了短路评估（“SCE”）。如果特定条件满足，SCE 允许绕过具有布尔输出的功能块的执行 TRUE.条件可以在 LD 编辑器中显示为与功能块分支并联的分支。短路条件由该分支中的一个或多个触点定义，这些触点并联或顺序互连。

功能性

首先处理不包含功能块的分支。如果 CODESYS 检测值 TRUE 对于这些分支线之一，则不会在并行分支中调用功能块。在这种情况下，功能块输入的值直接发送到输出。如果 CODESYS 决定 FALSE 对于 SCE 条件，则调用该框并传递其处理的布尔结果。如果所有分支都包含功能块，则从上到下对其进行分析，并对它们的输出进行逻辑或运算。如果没有带有功能块的分支，则执行正常的 OR 操作。

例 8. 例子

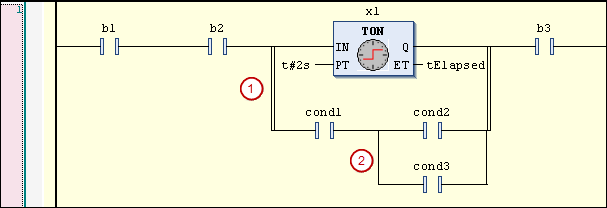

功能块实例 x1 (TON) 有一个布尔输入和一个布尔输出。的执行 x1 如果被跳过 TRUE 是针对平行线支路中的条件确定的。条件值来自连接触点的 OR 和 AND 运算 cond1, cond2， 和 cond3.

x1 如果来自触点连接的条件值被执行 cond1, cond2， 和 cond3 是假的。


(1) 从双重垂直连接表明它是一个受 SCE 约束的构造。

(2) 从单个垂直连接中表明它是一个 OR 结构。

给定的 LD 示例如下所示为 ST 代码。 P_IN 和 P_OUT 是平行线分支的输入（分裂点）和输出（合并点）处的布尔值。

P_IN := b1 AND b2;

IF ((P_IN AND cond1) AND (cond2 OR cond3)) THEN
   P_OUT := P_IN;
ELSE
   x1(IN := P_IN, PT := {p 10}t#2s);
   tElapsed := x1.ET;
   P_OUT := x1.Q;
END_IF
bRes := P_OUT AND b3;


有关 OR 构造和 SCE 之间的切换，另请参阅： 切换并行模式
