IL 中的修饰符和运算符

表 5. 修饰符

修饰符	结合运营商	描述
`C`	`JMP`, `CAL`, `RET`	仅当前面表达式的结果为 `TRUE`.
`N`	`JMPC`, `CALC`, `RETC`	仅当前面表达式的结果为 `FALSE`.
`N`	否则	操作数的否定（不是累加器）

表 6. 带有可能修饰符的运算符

操作员	N	意义	例子
`LD`	`N`	将操作数的（取反）值加载到累加器中	`LD ivar`
`ST`	`N`	将累加器的（取反）内容存储在操作数中	`ST iErg`
`S`		设置操作数（类型 `BOOL`）到 `TRUE` 如果累加器的内容是 `TRUE`	`S bVar1`
`R`		设置操作数（类型 `BOOL`）到 `FALSE` 如果累加器的内容是 `TRUE`	`R bVar1`
`AND`	`N,(`	按位 `AND` 累加器值和（取反）操作数的	`AND bVar2`
`OR`	`N,(`	累加器值和（取反的）操作数的按位或	`OR xVar`
`XOR`	`N,(`	累加器值和（取反）操作数的按位异或	`XOR N,(bVar1,bVar2)`
`NOT`		累加器值的按位取反
`ADD`	`(`	累加器值和操作数的加法结果写入累加器。	`ADD ivar1`
`SUB`	`(`	从累加器值中减去操作数结果写入累加器。	`SUB iVar2`
`MUL`	`(`	累加器值和操作数的乘法结果写入累加器。	`MUL ivar2`
`DIV`	`(`	累加器值和操作数的加法结果写入累加器。	`DIV 44`
`GT`	`(`	检查累加器值是否大于操作数值结果（`BOOL`) 被写入累加器。	`GT 23`
`GE`	`(`	检查累加器值是否大于或等于操作数值结果（`BOOL`) 被写入累加器。	`GE iVar2`
`EQ`	`(`	检查累加器值是否等于操作数值结果（`BOOL`) 被写入累加器。	`EQ iVar2`
`NE`	`(`	检查累加器值是否不等于操作数值结果（`BOOL`) 被写入累加器。	`NE iVar1`
`LE`	`(`	检查累加器值是否小于或等于操作数值结果（`BOOL`) 被写入累加器。	`LE 5`
`LT`	`(`	检查累加器值是否小于操作数值结果 (BOOL) 被写入累加器。	`LT cVar1`
`JMP`	`CN`	Unconditional（有条件的）跳转到指定的跳转标签	`JMPN next`
`CAL`	`CN`	（有条件）调用程序或功能块（如果累加器值为 TRUE）	`CAL prog1`
`RET`		退出框并返回调用框	`RET`
`RET`	`C`	如果累加器值为 `TRUE`：退出框并返回调用框	`RETC`
`RET`	`CN`	如果累加器值为 `FALSE`：退出框并返回调用框	`RETCN`
`)`		复位操作的评估

例 9. 例子

用法	描述	例子
1 个运算符的多个操作数	. 选项您将操作数输入到连续的行中，在第二列中用逗号分隔。您在连续的行中重复该运算符。	变体 1：变体 2：
复杂操作数	对于复杂的操作数，您输入左括号 `(` 在第一列。您可以在第一列中的单独一行中输入右括号，然后是后续行的操作数条目。	字符串每循环一个字符。

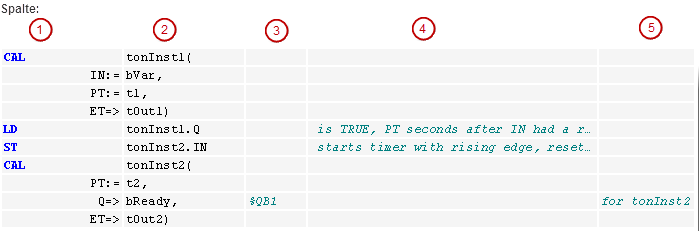

功能块调用、程序调用	第 1 列： `CAL` 操作员或 `CALC` 操作员第 2 列：功能块实例或程序的名称和左括号 `(` 如果后面没有参数，则右括号 `)` 在这里输入。要遵循的行：第 1 列：参数名称后跟 `:=` 对于输入参数或 `=>` 用于输出参数第 2 列：参数值后跟逗号 `,` 如果后面有更多参数右括号 `)` 在最后一个参数之后输入。作为 IEC 标准的限制，此处不能使用复杂的表达式。您必须在调用之前将此类构造分配给功能块或程序。
函数调用	第 1 行：第 1 列： `LD` 第 2 列：输入变量第 2 行：第 1 列：函数名称第 2 列：用逗号分隔的其他输入参数 CODESYS 将返回值写入累加器。第 3 行：第 1 列： `ST` 第 2 列：写入返回值的变量
行动号召	如功能块调用或程序调用。动作名称附加到 FB 实例或程序的名称之后。
跳	第 1 列： `JMP` 操作员或 `JMPC` 操作员第2列：目的网络的跳转标签名称在无条件跳转的情况下，前面的指令序列必须以下列命令之一结束： `ST`,`STN`, `S`, `R`, `CAL`, `RET`, `JMP` 在条件跳转的情况下，跳转的执行取决于加载的值。
