示例：七段显示器
产品： CODESYS Visualization
该示例显示了七段显示的实现 CODESYS Visualization 以及相应的功能块。
 |
描述

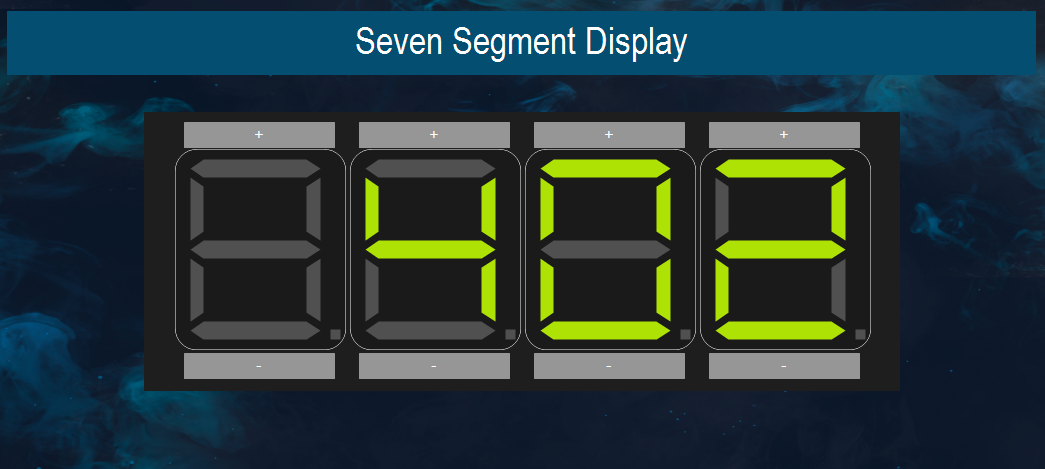

这 SevenSegmentDisplay.project 示例项目包括四个七段显示器的可视化，显示整数值。按钮用于递增和递减整型变量的值。七段显示器采用模块化实现，可以根据个人要求轻松定制。
七段显示器的一位数字由 SevenSegmentDisplay 可视化组件和 SevenSegmentDriver 驱动程序功能块。这 Display 功能块被实例化在 PLC_PRG 程序并被引用 MainVisu 可视化。
可以显示以下值：
0 到 9 的数字
字母a到f
小数点
系统要求和限制
编程系统 | CODESYS Development System （版本3.5.14.0或更高版本） |
运行时系统 | CODESYS Control Win （版本3.5.14.0） |
附加组件 | - |
注意
下载 项目
