示例:虚拟键盘和虚拟数字小键盘

产品: CODESYS Visualization

该示例描述了如何将用于用户输入的虚拟键盘或虚拟数字小键盘集成到任何可视化中。

描述

作为真实输入设备的替代品,代表键盘和数字小键盘并允许用户使用鼠标或触摸屏输入的可视化可以集成到您的应用程序中。


附加信息

PLC_PRG:声明用户输入变量的程序。当用户使用虚拟键盘或虚拟数字小键盘完成输入时,它以写模式访问。

Visualization:可视化由三个字段组成。这些字段具有响应“OnMouseClick”事件的输入配置。输入变量在那里传递。

运行时行为:单击其中一个字段时,将显示数字小键盘或键盘。

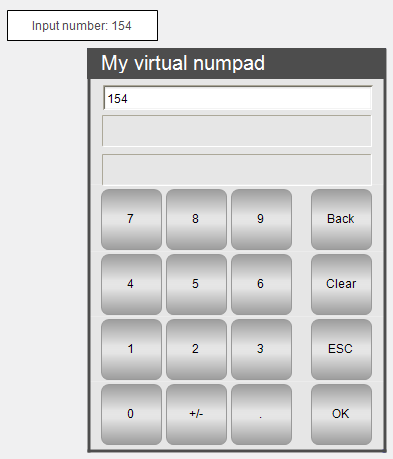

  • 数字键盘显示在第一个字段中,允许输入上限和下限内的整数值。

  • 用于输入浮点格式数字的数字键盘显示在第二个字段中。

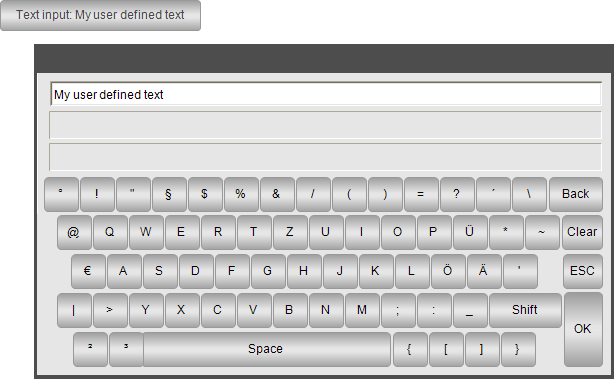

  • 在第三个字段中,显示一个键盘,用于输入写入字符串变量的字母和文本。

提示

可视化元素的输入配置显示在 特性 查看下 输入配置 .

系统要求和限制

编程系统

CODESYS Development System (版本 3.5.14.0 或更高版本)

运行系统

CODESYS Control Win (版本 3.5.14.0)

附加组件

-

注意

_example_icon.png 下载 项目
