示例：使用梯形图编辑器编程

在里面 VisuLadder 库，为具有 8 个输入和 8 个输出的 PLC 实现了一个简单的梯形图逻辑。

使用 CallLadder 功能块，您可以访问 8 个 I/O。该功能块有 8 个输入和 8 个输出，可视化用户可以在梯形图编辑器中对其进行编程。你可以实例化 CallLadder 在不同的项目中。

这 VisuLadderMain 编辑器可视化在控制器的标准可视化上运行。当可视化以测试模式运行时，用户可以在线测试自己创建的程序。

该库包含 CallLaddder 功能块和相应的 VisuLadderMain 可视化，以及其他。每个功能块都可以实例化多次。

这 VisuLadderExample 项目展示了如何使用 CallLadder 具有两个实例的功能块。

编程

您可以通过选择功能然后选择目标位置来将元素放置在编辑器中。也可以先选择目标位置，再选择功能。第二次单击所选元素将删除选择。

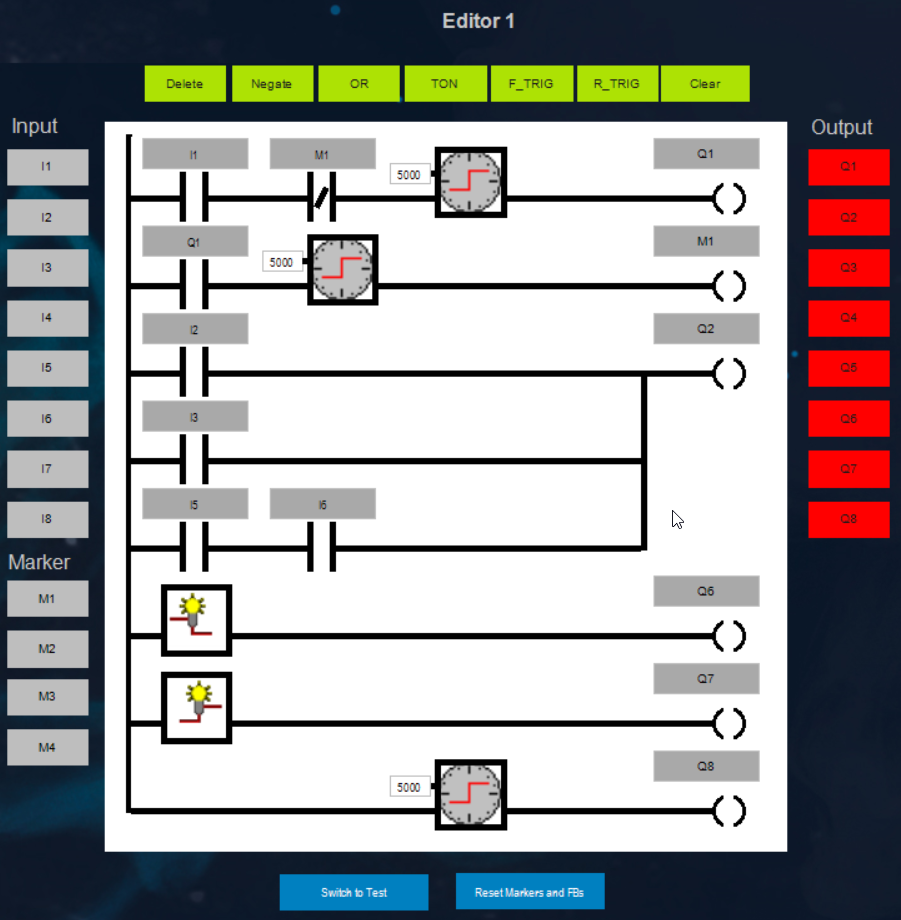

图 5. 梯形图编辑器

表 24. 可用功能

I1 到 I8	设置输入
M1  到 M4	设置标记
O1 到 O8	设置输出
Delete	删除所选元素
Negate	否定选定的接触
OR	创建或删除与先前网络输出的 OR 链接
TON	设置定时器功能块 TON
F_TRIG	设置 F_TRIG 功能块
R_TRIG	设置 R_TRIG 功能块
Clear
Reset Markers and FBs	将所有标记设置为 FALSE 并初始化所有功能块
Switch to Test	激活测试模式 该功能在测试模式和编程模式下可用。

注意

标记和功能块用于编程模式和测试模式。这 "Reset Markers and FBs" 功能影响两种操作模式。

测试模式

可以通过单击激活测试模式 "Switch to Test"" 按钮。然后所有输入和输出都解耦。保留值。

在测试模式下，可以在线测试程序，8个按键输入，8个灯输出。

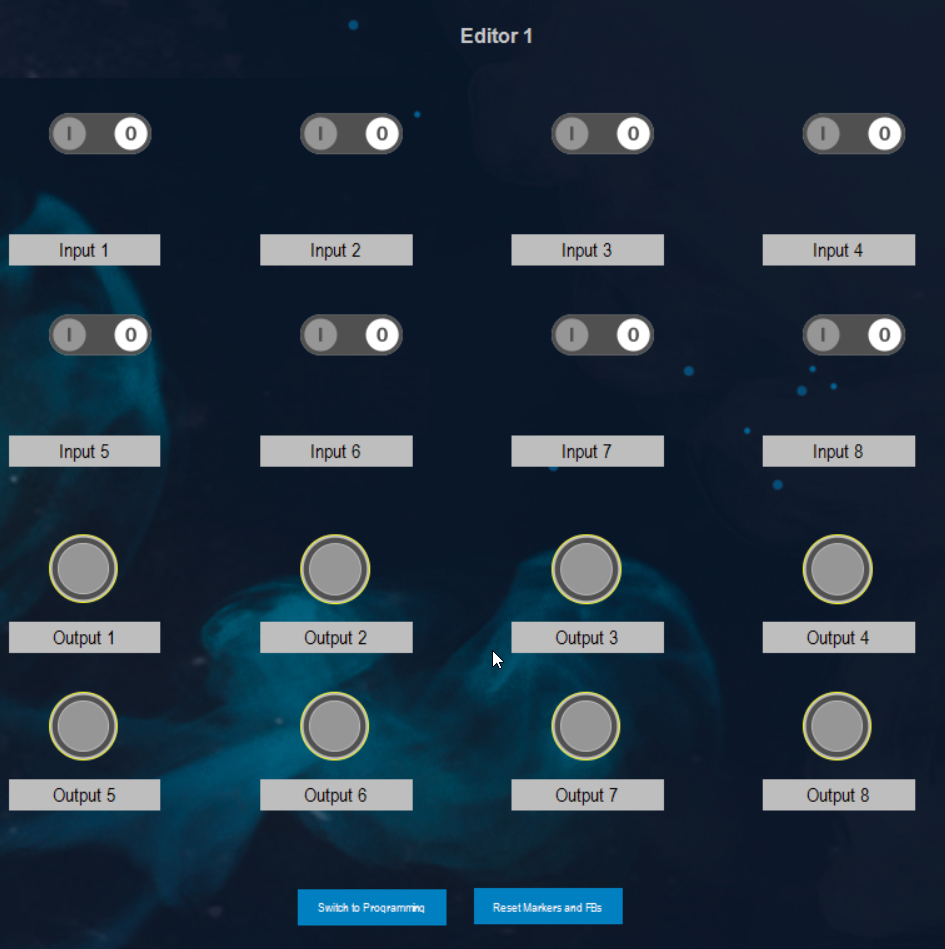

图 6. 测试模式
