示例：现场总线诊断 HMI
产品： CODESYS Development System
此示例显示如何显示诊断数据 CODESYS 现场总线驱动程序 CODESYS 可视化。
描述
这 GenericDiagnosis 项目使用预定义的可视化组件和数据模型 GenericDiagnosis.library 图书馆，也包括在内。

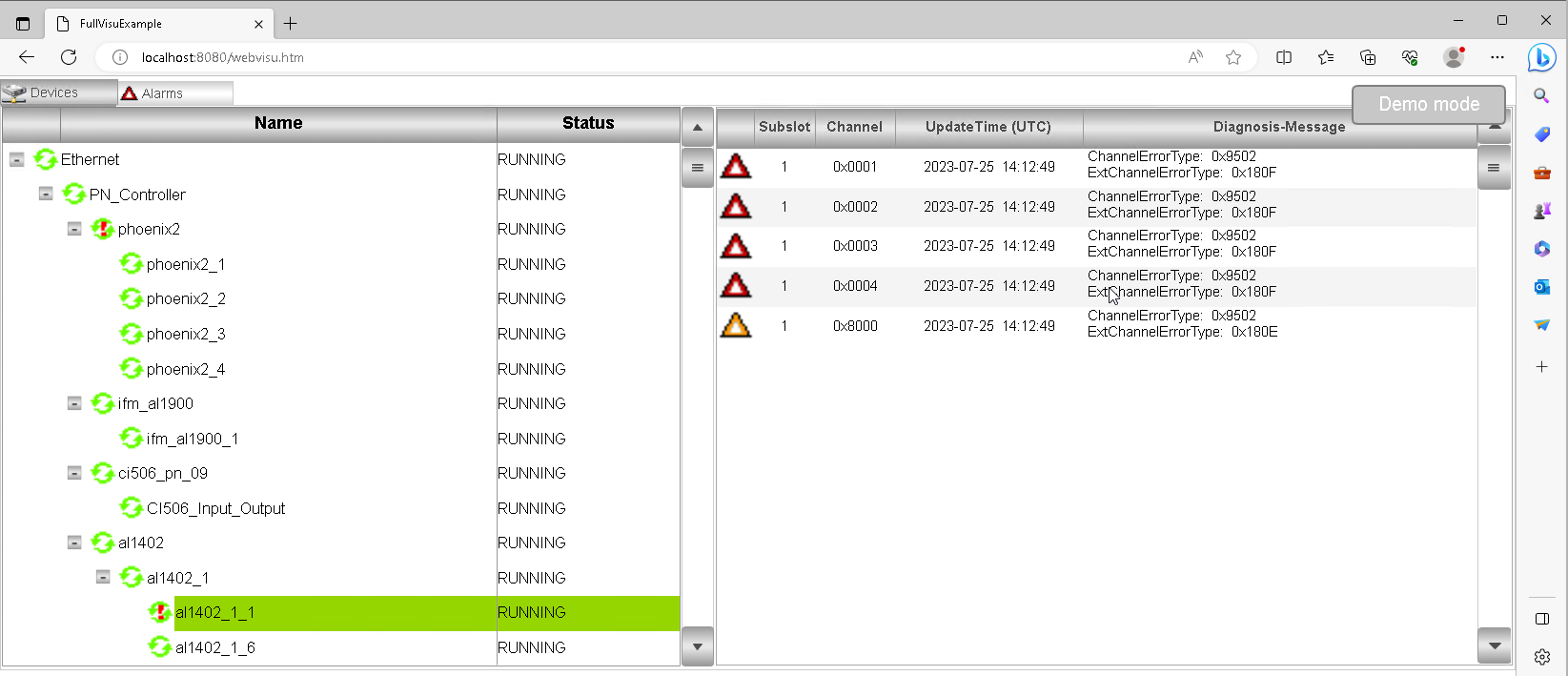

可视化显示设备树作为每个选定设备的概述和详细视图。该项目可以适应用户的现场总线配置。
支持以下现场总线：
CODESYS EtherCAT
CODESYS PROFINET
CODESYS CAN
CODESYS Modbus
 |

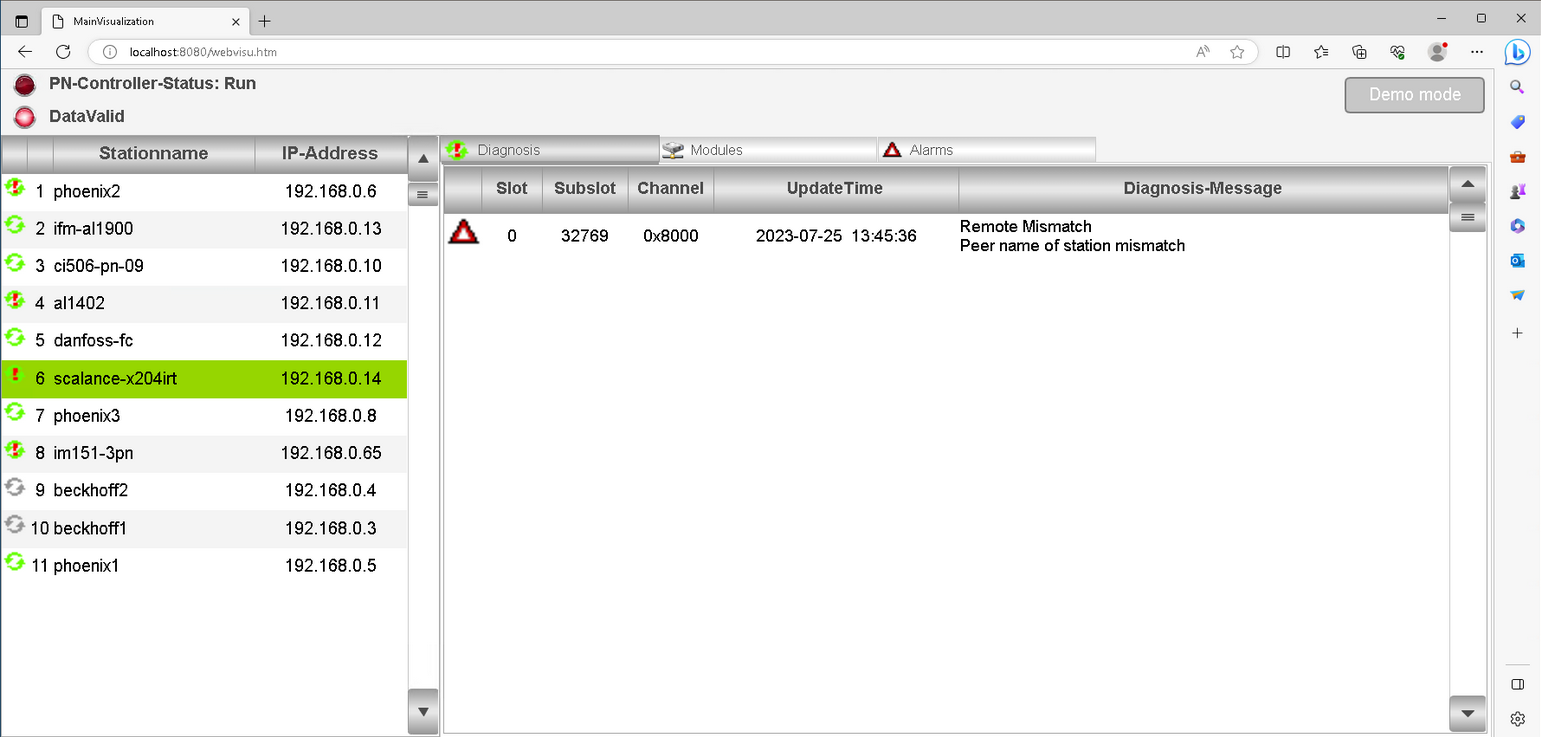

这 ProfinetDiagnosis 项目是一个紧凑的变体，适合 Profinet 的特定属性。
 |
系统要求和限制
编程系统 | CODESYS Development System （版本3.5.18.40或更高版本） |
运行时系统 | CODESYS Control Win （版本3.5.18.40） |
附加组件 | - |
注意
下載 项目
