示例：具有可视化功能的串行 COM
产品： CODESYS Development System
此示例展示了如何使用三个 COM 端口并可视化读取和写入缓冲区的内容。
描述
一个端口用于读取，另一个端口用于写入，第三个端口用于读取和写入。包含的可视化显示了读取和写入结果以及所使用的参数。在可视化中，您可以在三个不同端口之间切换。
附加信息
在使用该示例之前，必须配置所连接设备的 COM 设置（端口、波特率等）。

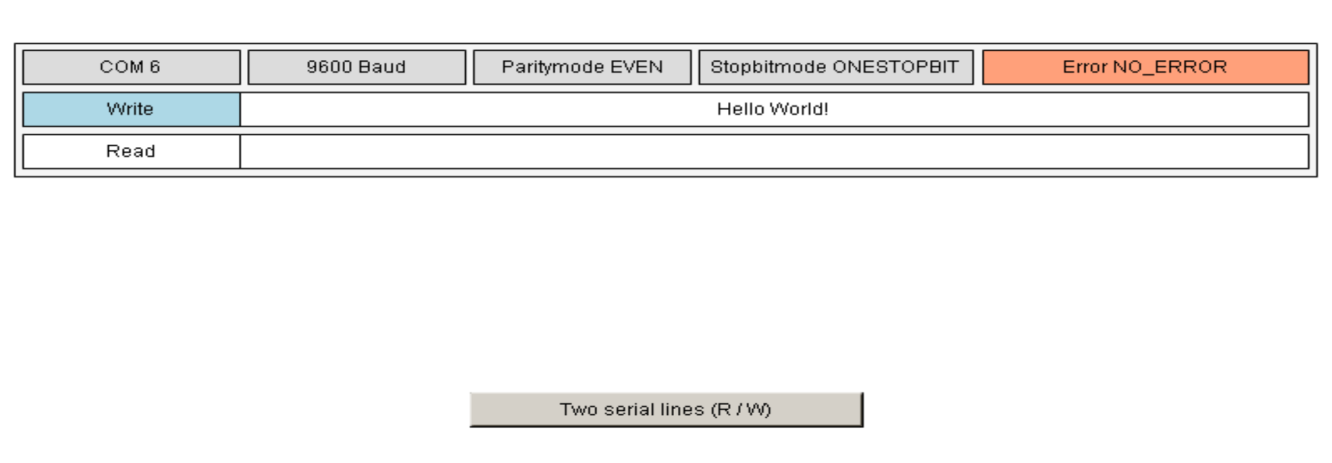

PLC_PRG：主程序负责激活选定的串口并设置每个端口的具体参数值，如端口号或波特率。更改可视化中的端口会关闭未使用的端口。SERIAL_LINE：最初设置指定的通信参数。然后使用此参数列表打开端口。根据模式，开始读取或写入操作。读取后，缓冲区存储在变量中。在开始写入操作之前，应将写入 COM 端口的字符串移动到缓冲区变量中。Visualization： 这SERIAL_LINE_VISU可视化模块显示使用的参数、发生的错误以及读写结果。主可视化针对不同端口引用了该模块。
系统要求和限制
编程系统 | CODESYS Development System （版本3.5.14.0或更高版本） |
运行时系统 | CODESYS Control Win （版本3.5.14.0） |
附加组件 | - |
注意
下载 项目
