示例：IO 映射工具

输入和输出通过功能块和相应的可视化进行映射。这样做时，功能块只需在所需的输入和输出之间激活即可。

具有八个输入和输出的功能块

在里面 IOMappingBool, IOMappingByte， 和 IOMappingWord 功能块中，每个相应类型的八个变量用于输入和输出。

具有可变输入和输出的功能块

在里面 VarIOMappingBool, VarIOMappingByte， 和 VarIOMappingWord 功能块，输入和输出通过长度数组映射 g_iMaxIOs。这 g_iMaxIOs 参数可以通过设置 Param 参数列表，最大可达256。

基本功能块

在里面 IOMappingBaseFB 和 VarIOMappingBaseFB 函数块中，会为每个函数块创建一个整数值数组。数组的索引表示输入，相应位置的值表示这些输入的输出。一次只能有一个输入指向一个输出。当更改输入和输出的映射时，会检查输出是否已映射到输入。如果是这种情况，则先前输入的值将设置为 -1。保存输入到输出映射的数组存储在 PersistenceManager。

可视化

库中包含两个可视化。一种可视化显示固定数量的输入和输出，另一种可视化显示可变数量的输入和输出。

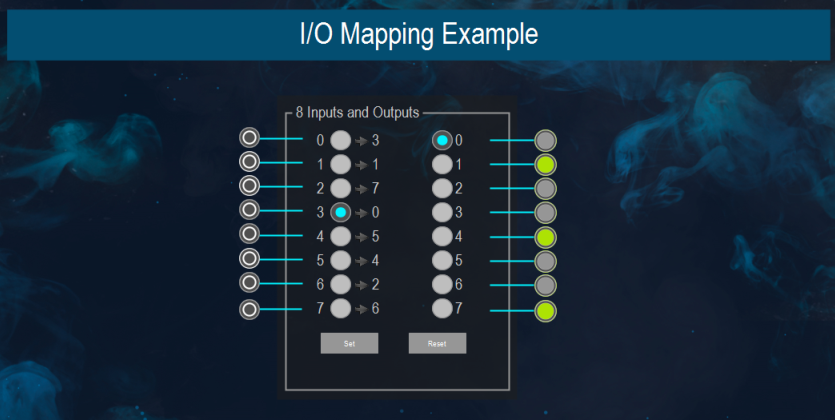

八个输入和输出 IOMappingVisu 每个可视化都由八个单选按钮表示。当选择左侧的单选按钮时，右侧会自动选择相应的输出。默认情况下，输出根据输入排序。更改映射后，通过单击“设置”按钮保存新映射。单击“重置”按钮将放弃上次保存后所做的所有更改。

在里面 VarIOMappingVisu 可视化，通过组合框显示和编辑映射。左侧字段代表输入，右侧字段代表输出。当前映射清晰地显示在相邻的表格中。

“设置”和“重置”按钮的工作方式与 IOMappingVisu。

示例项目

这 IOMappingExample 示例项目展示了如何使用 IOMappingBoolFB， 和 VarIOMappingBoolFB 功能块。值的映射通过以下方式保存 持久化管理器。为此， AC_Persistence 库必须链接到 POU 池中并添加为模块实例（另请参阅：CODESYS 帮助中的“持久性管理器”）。
