示例：SequenceEditor
产品： CODESYS Application Composer
此示例展示了如何使用集成在CODESYS Application Composer . 通过相应的图形编辑器，可以按照顺序流程显示和编辑模块。
描述

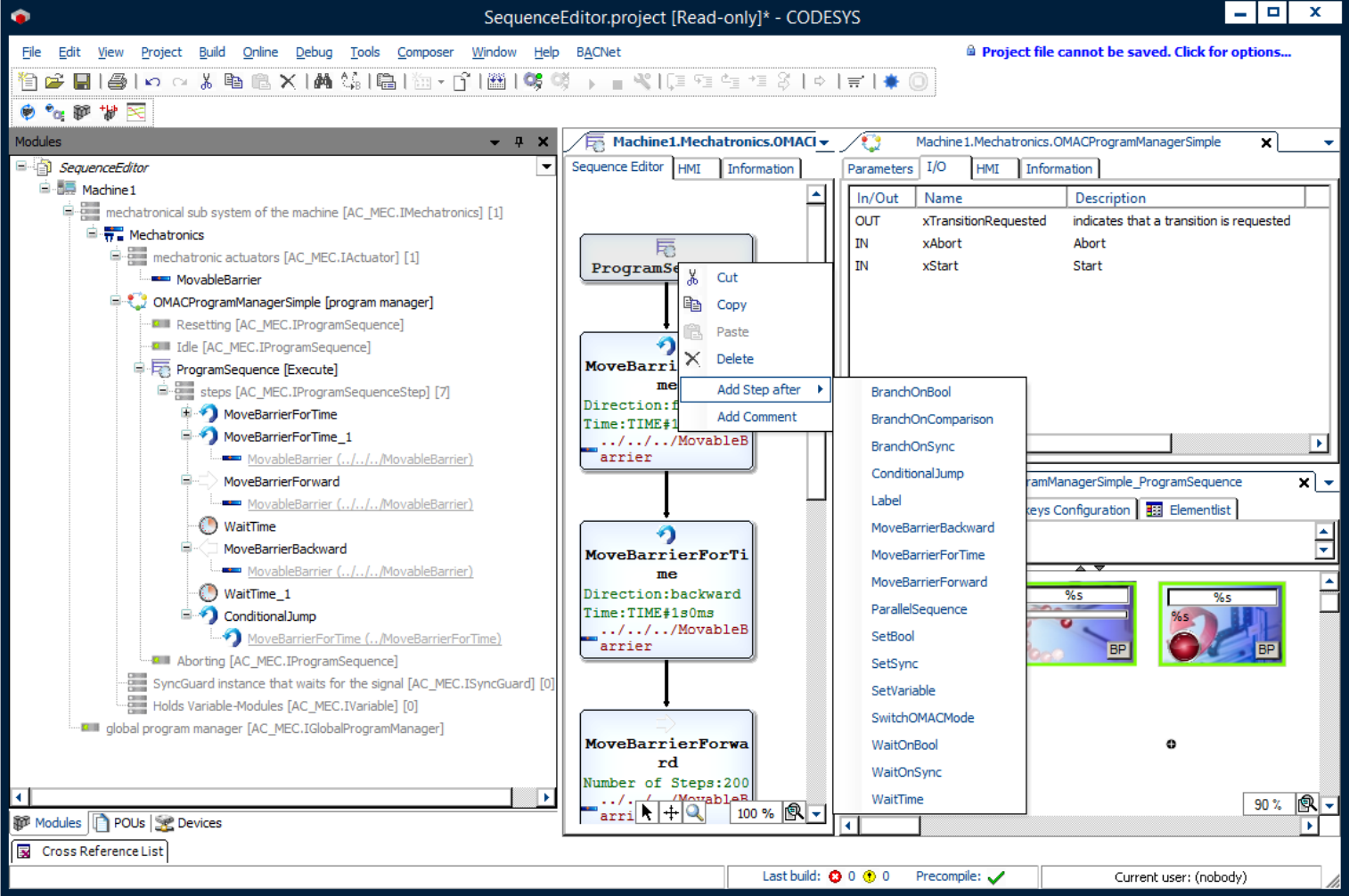

您可以使用序列编辑器以图形序列表示的形式编辑模块树。为此，您需要定义并编程稍后应作为相应模块添加到程序序列中的步骤。
 |
附加信息
这AC_Mechatronics.library库提供了一个基于 OMAC 状态模型的 OMAC 程序管理器（简单）（ www.omac.org）。程序管理器允许OMAC状态模型有不同的状态，每个状态都配备一个序列并显示。
 |
要使用AC_Mechatronics.library库，您需要创建模块，并将其插入到库的程序序列中。这些程序序列在序列编辑器中参数化并实例化。如果您想在程序序列中使用模块序列步骤，则它们必须实现AC_MEC.IProgramSequenceStep界面。
AC_Mechatronics.library图书馆：如果要在程序序列中使用序列步骤，则
StepBase模块是最简单的扩展方法。这样，该步骤直接实现AC_MEC.IProgramSequenceStep并且可以在程序序列中使用。在扩展StepBase， 这Execute方法必须被重写，你可以在这个例子中看到这一点。Execute当前活动步骤的方法将被执行并调用，直到此步骤通过设置Done财产TRUE。这
AC_Mechatronics.library库已经提供了一些基本步骤。例如，包括表示跳跃的序列步骤（ConditionalJump) 或分支 (BranchOnBool，BranchOnComparison）。在
AC_Mechatronics.库中，序列步骤可以作用于其引用的执行器模块。下方提供了一个插槽，用于执行器AC_Mechatronics.library机器（此库中的顶层模块）。为了将它们插入到那里，执行器必须实现空的AC_MEC.IActuator界面。机器下方（模块定义在

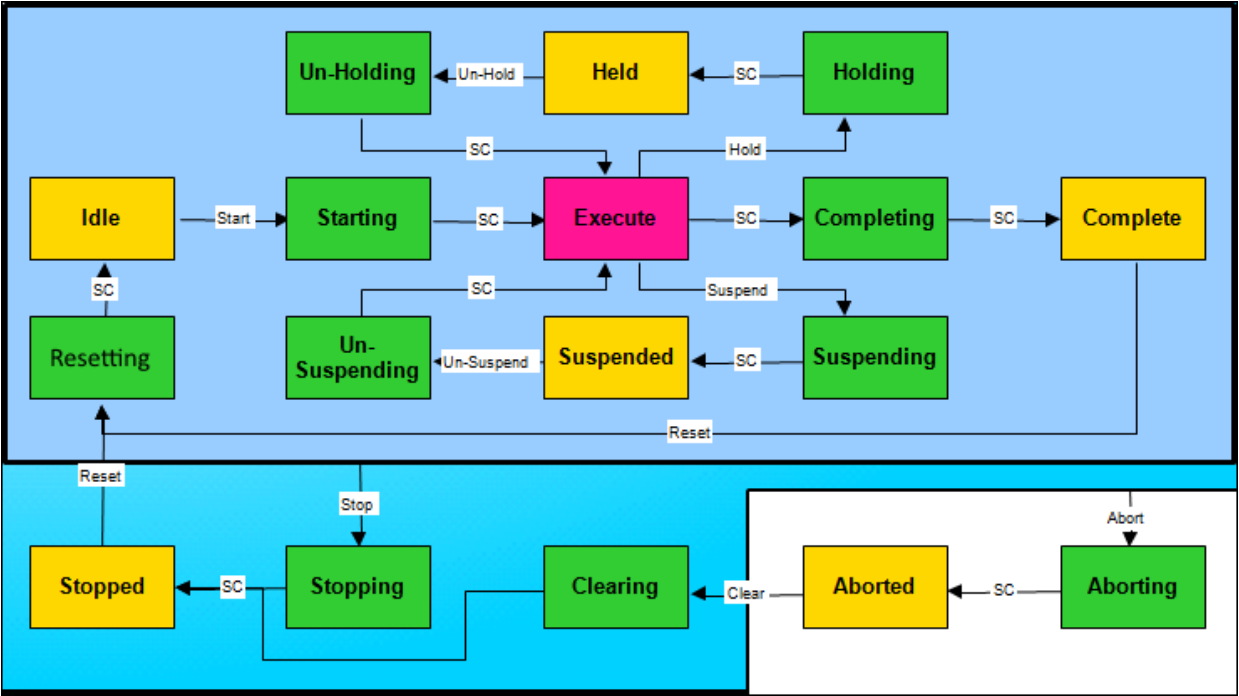

AC_Mechatronics.library），有一个用于程序管理器模块的插槽，其中包含 OMAC 状态行为。每个 OMAC 状态的序列可以插入到程序管理器模块下方。程序管理器模块具有输入和输出，用于控制 OMAC 状态（例如，发送start或者stop命令给程序管理器）。与 OMAC 图进行比较。
系统要求和限制
编程系统 | CODESYS Development System（版本 3.5.17.0 或更高版本） |
运行时系统 | CODESYS Control Win（版本 3.5.17.0） |
附加组件 | CODESYS Application Composer |
注意
下载项目
