示例：第一步

准备工作

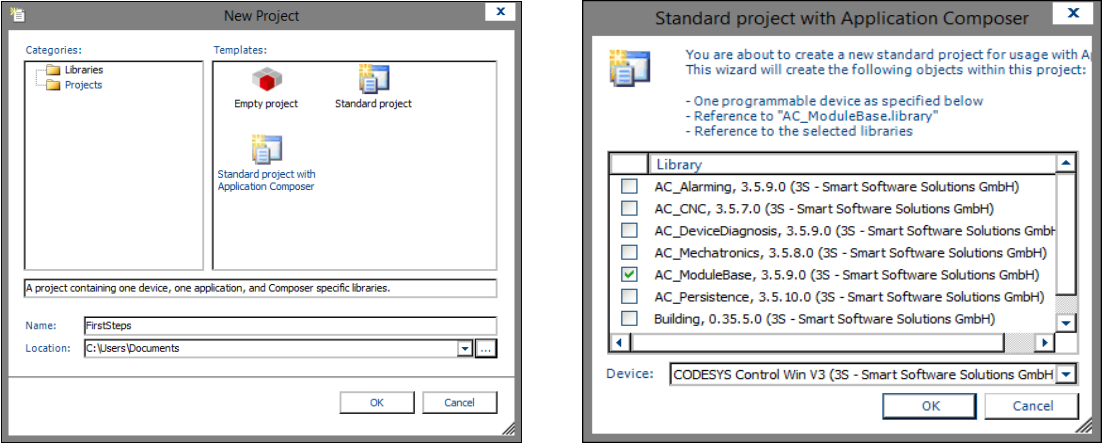

创建新的CODESYS项目来自带有应用程序编写器的标准项目模板。选择AC_ModuleBase作为图书馆。

顶级模块Room

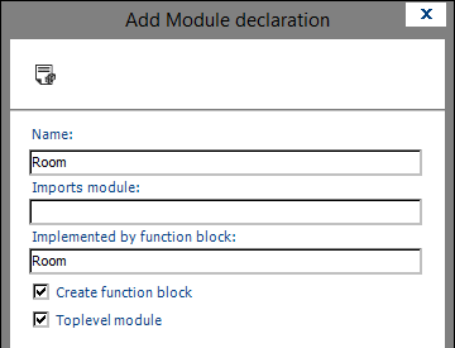

在项目的POU池中添加一个新的模块声明。指定名称Room模块声明和关联的功能块。功能块还必须扩展AC.Module功能块定义在AC_ModuleBase图书馆。AC.Module功能块已经提供了许多不必覆盖的方法和属性。

声明以关键字开头MODULE后跟模块名称和附加关键字IMPLEMENTED_BY以及实现该模块的功能块。具体来说，该功能块是Room刚刚创建的功能块。在大多数情况下，MetaData部分现已声明。

有关所有参数和部分的详细信息，请参阅：模块编辑器。

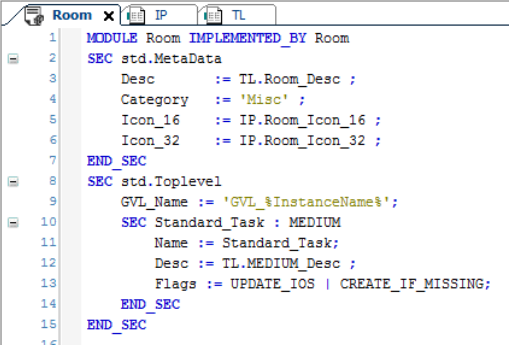

因为Room在我们的例子中，模块是顶级模块，你声明Toplevel接下来的部分。在本节中，您将为全局变量列表定义一个名称，该列表包含生成后的顶层功能块的实例名称。之后，您仍然需要在Toplevel部分。这项任务Standard_Task在这个例子中。它被定义为MEDIUM任务并包含CREATE_IF_MISSING和UPDATE_IOS旗標。

所有用作描述和图标占位符的图标和字符串（Desc，Icon_16， 和Icon_32参数）必须在文本列表和图像池中引用。因此，您需要创建相应的文本列表TL和一个图像池IP在包含所引用的图标和文本的POU池中。

子模块：Switch

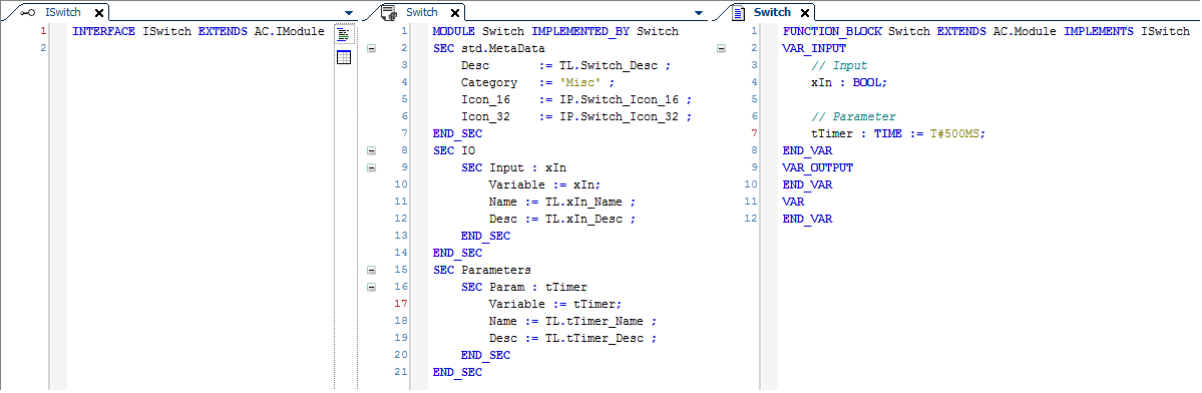

创建模块声明和相应的功能块，名称为Switch。此模块不是顶级模块，因此不需要Toplevel部分。与所有代表模块的功能块一样，Switch功能块还必须扩展AC.modules。 而且，Switch实现ISwitch接口，您也需要创建它。反过来，ISwitch接口扩展AC.IModule但并没有添加任何新的方法或属性。

此外，开关需要输入信号才能识别按下状态。您可以在IO部分，使用xIn输入变量Switch功能块。此外，您需要一个参考时间来区分开关的两个功能：按下开关的持续时间tTimer启动调光功能——短按只会打开或关闭灯光。您可以定义输入变量tTimer作为模块的参数（Parameters部分）。这样，以后使用模块时就可以轻松设置时间。

您定义变量xIn和tTimer作为输入Switch功能块，在其中设置 500ms 的初始值tTimer范围。

您还需要扩展文本列表和图像池以显示描述。

子模块：SwitchSimple

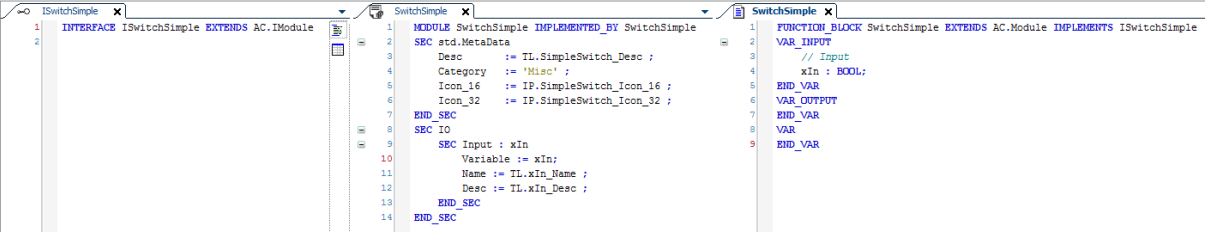

您创建的第二个开关模块是一个简单的开关，只有两个状态：开和关。为此，您需要创建一个模块声明和一个功能块，它们与现有开关仅在以下几点不同：参数和tTimer变量不是必需的。此外，您无需实现ISwitch但ISwitchSimple，这也延伸了AC.IModule。

子模块：Light

与之前的开关一样，对于灯，您也需要创建一个模块声明Light与Light功能块和ILight界面。

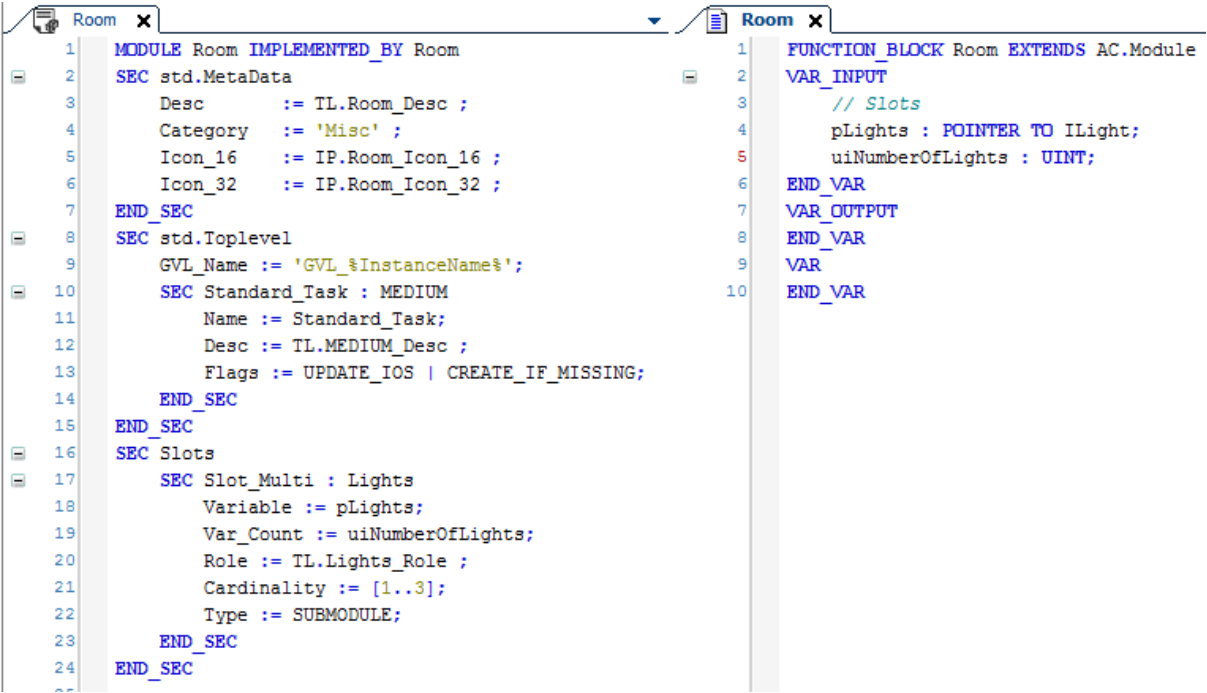

要插入Light房间下方的模块，您需要添加Slots部分到Light模块声明。在本节中，您将声明一个子节Slot_Multi，你称之为Lights并且可以容纳以下类型的模块ILight . 必须或可以添加到房间的灯的数量由Cardinality。您还可以定义变量Variable和Var_Count并将它们链接到模块声明pLights(POINTER TO ILight)和uiNumberOfLights (UINT)。这确保只有其功能块实现的模块ILight接口可以添加到Lights投币口。

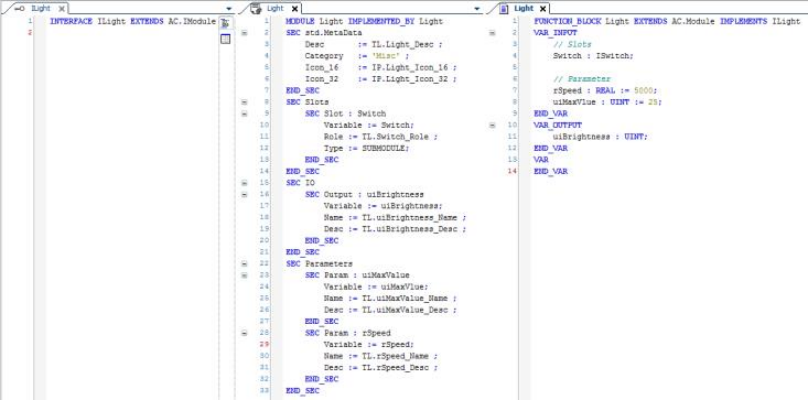

随着Light模块，你还定义了一个可以插入交换机的插槽。因此，你需要添加一个Switch插槽到Light模块声明。附加参数Light模块是调光器的速度rSpeed和最大亮度uiMaxValue最后，您需要定义一个表示灯光亮度的输出。您需要添加所有参数、插槽、输出以及Light功能块。

子模块：LightSimple

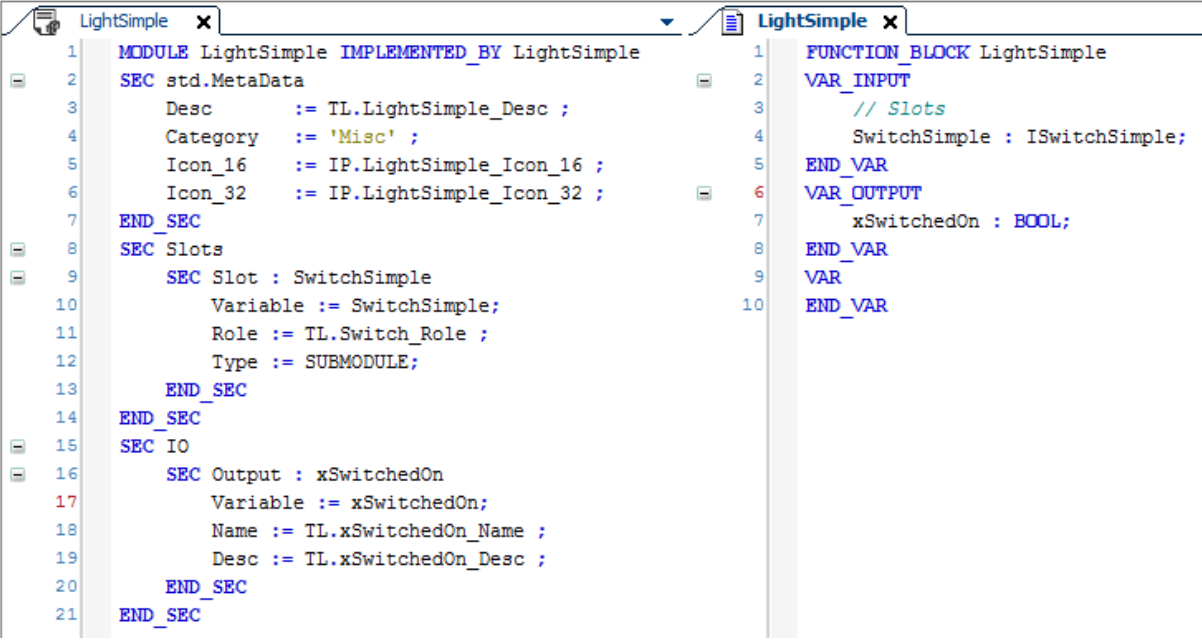

你创建的最后一个模块是一个简化的灯，它与简单开关配合使用。为此，你需要一个模块声明和一个LightSimple功能块扩展AC.Module并实施现有的ILight接口。与Light模块如下：输出应为类型BOOL并有名字xSwitchedOn。此外，rSpeed参数不是必需的。

执行

对于该功能的实现Switch模块，使用CallPrioMediumStart方法来自AC.Module并用其自身的实现覆盖它。选择此函数是因为Room顶级模块声明一个MEDIUM任务。这意味着CallPrioMediumStart方法Switch功能块会在任务的每个循环中自动调用。然而，开关的主要功能是区分开关和调光。按下开关后，计时器会启动，时间可以通过用户参数预设。当计时器计时结束，开关仍处于按下状态时，将应用调光功能，该功能由变量xPushLong . 变量xPush当开关按下很短时，为 TRUE。对于两个变量xPushLong和xPush，属性被添加到Switch功能块和接口，以便可以从父级灯光功能块中使用它们。

此外Light功能块覆盖CallPrioMediumStart方法。根据相应输入变量的值，灯光可以调暗或简单地打开/关闭。对于调光器，声明参数的速度值rSpeed被使用。达到最大或最小调光值后，调光停止。如果灯处于调光状态，按下开关，灯就会亮。

您可以在示例项目中看到可能的实现。

工程

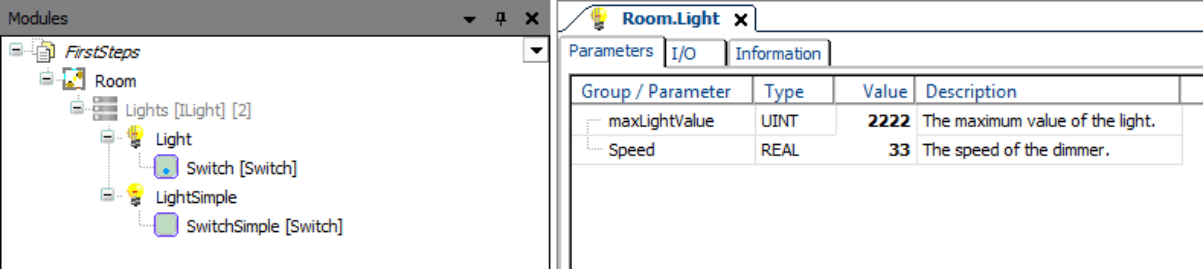

您可以在模块视图。为此，首先添加Room模块导入后，将顶层模块添加到模块树中。在Lights插槽，添加一个Light和一个LightSimple . 为每个Switch或SwitchSimple然后，您可以设置模块实例的参数和 I/O。出于测试目的，建议将输入和输出链接到全局变量列表中的变量。

最后，使用作曲家→创造命令创建项目。下载到设备后，您可以根据需要测试示例。您还可以改变房间的布局，而无需修改代码或模块。您还可以修改模块实例参数的值并检查其效果。参数值可以在离线和在线模式下更改。
