对 I/O 通道的符号访问

您可以通过专门生成的功能块直接访问设备的 I/O 通道，而无需为每个设备和每个通道手动设置映射。

. 自动生成

  • 输入和输出以 I/O 通道的名称组合成一个功能块。如果可能，扩展设备描述中定义的基本块。

  • 通道名称对应于显示在设备编辑器中的名称 选项卡：<设备名称> I/O 映射 在列 渠道 被指定。

  • 以这种方式创建的输入和输出变量也显示在输入助手中。

  • 如果 I/O 通道是结构化的或枚举的，那么它们的功能块也相应地结构化。因此，生成的功能块包含结构化的输入和输出或枚举。

  • 对于具有相同名称的通道，后缀 _<X> 附加到功能块的输入或输出。

  • 如果设备没有自己的 I/O 通道（例如：EK1100 从站），则不会创建功能块。

启用自动映射

  1. 在里面 设备 查看，打开顶部设备。在设备编辑器中，选择 PLC 设置 标签。

    在下面 其他设置，有 为 I/O 启用符号访问 选项。

  2. 选中复选框。

    生成的功能块实例显示在 IEC 对象 设备的选项卡。

    对于每个 I/O 通道，现在会自动创建和实例化一个（通常是扩展的）功能块。这使您可以立即直接访问。您可以通过功能块的变量访问 I/O 通道。

例 545. 例子： EtherCAT Slave

新功能块扩展了现有功能块。这 EL1008 功能块实例列在设备编辑器下方 EtherCAT IEC 对象 标签。

这 DrvEthercatLib.ETCSlave_Diag 功能块扩展为 EL1008_FB 并获取输出变量 Input_<n>.

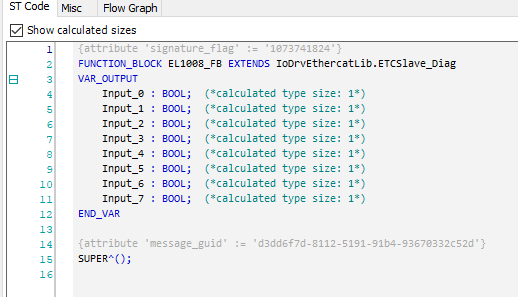

图 2. 功能块： EL1008_FB
功能块： EL1008_FB




例 546. 示例：没有定义基本块的设备

如果设备描述中没有定义可以扩展的功能块，则生成一个新的功能块。例如， Generic_XN1AI 功能块实例列在设备编辑器下方 IEC 对象 标签。

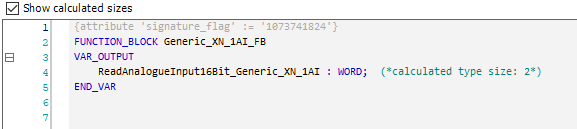

图 3. 新功能块： Generic_XN_1AI_F
新功能块： Generic_XN_1AI_F




例 547. 示例：CANopen

这 BK5120_FB 功能块，它扩展了现有的 _3SCOS.CANRemoteDevice 根据设备描述生成功能块。这 BK5120 功能块实例在设备编辑器中列出 CANopen IEC 对象 标签。

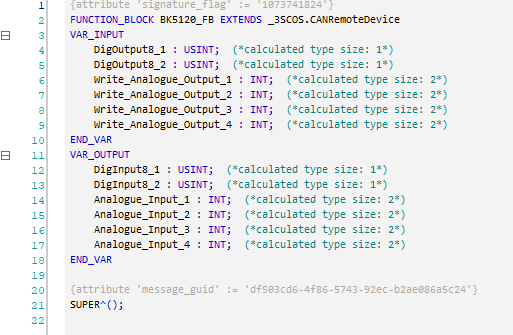

图 4. 功能块： BK5120_FB
功能块： BK5120_FB




在线模式

在在线模式下，数据通过现有功能进行更新。但是，只有那些实际使用的生成变量会被更新。或者如果 始终更新变量 选项已启用。

如果同时以符号方式和通过 I/O 映射访问通道，则会发出编译器警告。
