流量控制

通过流控制，您可以监控应用程序的处理过程。为 ST、FBD、LD 和 CFC 语言编辑器提供流控制。

使用激活的流量控制， CODESYS 在相应的处理位置和时间显示来自函数调用和操作的变量值和结果。通过这种方式，处理当前循环的代码和网络的确切行以颜色标记。将此与标准监控进行比较，其中 CODESYS 仅提供变量在两个处理周期之间的值。

流控制适用于当前可见的编辑器视图的所有部分。 启用流量控制 只要该功能处于活动状态并且流控制位置（代码的已处理部分）在编辑器视图中可见，就会在状态行中显示。

您可以在声明部分和实现部分写入值。强迫是不可能的。

在不同语言编辑器中显示流控制：

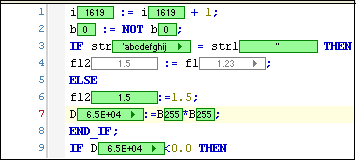

默认情况下， CODESYS 将已处理部分代码的流控位置显示为绿色字段。未处理的代码部分显示为白色。

提示

请注意，未处理的代码位置的显示值是“正常”监控值。这是两个任务周期之间的值。

在网络编辑中， CODESYS 在“流控制颜色”的左边缘用条形标记已处理的网络。

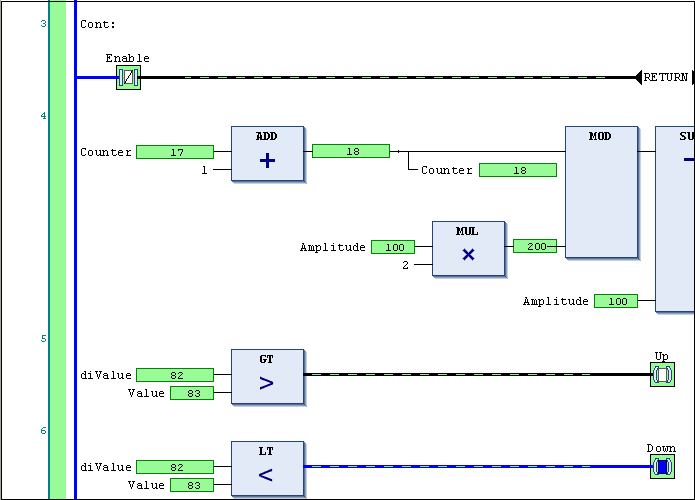

在 LD 中， CODESYS 以绿色显示当前处理的连接线，以灰色显示所有其他连接线。连接的实际值也会显示： TRUE 用粗蓝线， FALSE 用粗黑线表示，未知或模拟值用细黑线表示。这些线的组合显示为虚线。

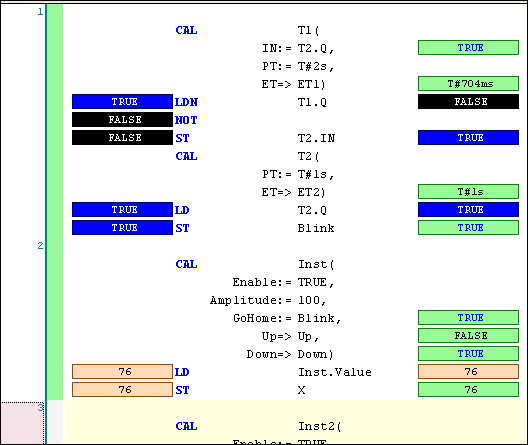

在 IL 中，对于每个语句 CODESYS 使用两个字段来显示实际值。一个位于具有当前累加器值的运算符的左侧，一个位于具有操作数值的操作数的右侧。
