时间戳异常
下一节描述了验证安全控制器的时间行为时可能发生的错误。需要一个独立的第二时基来验证时间行为。
不同的时间戳

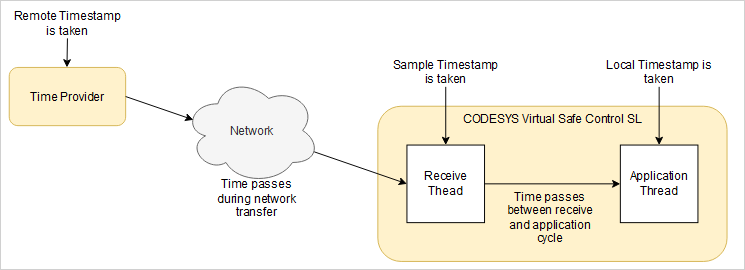

三个时间戳用于验证安全控制器的时间行为。
 |
Remote Timestamp：从时间提供者计算机获取的时间戳。Sample Timestamp：收货时在当地拍摄的时间戳。Local Timestamp：应用程序运行时在本地获取的时间戳。
可能的错误消息
值 1：最后两次之间的时间
Local Timestamps值 2：最后两次之间的时间
Remote Timestamps值 3：最后两次之间的时间
Sample Timestamps值 4：从收到最后一封邮件之间的时间
Remote Timestamps并评估这个时间戳
值的顺序对应于错误消息中的顺序。
时间验证期间可能有 3 条错误消息。以下是导致此错误的检查、发生的错误以及错误的一些可能原因的描述。仅将发生的第一个错误记录在 标签日志 因为此错误发生后 IEC 应用程序已停止。
为了更详细地分析错误的原因，可以查看错误消息中输出的四个十六进制数值。
消息： Plausibility check of the local timestamp to the cycle time
检查：
比较设定的循环时间和自上一个周期以来的实际经过时间。这个 Local Timestamp 是用来做这个。
错误：
内部时间测量在每个周期中进行，显示经过的时间（根据计算机的内部时钟）与设定的周期时间偏差超过5％。
常见原因：
安全应用程序的调度存在问题。
消息： Plausibility check of the remote timestamp to the cycle time
 |
检查：
将设定的周期时间与最后两个周期之间的周期进行比较 Sample Timestamps。这个 Sample Timestamp 已使用。

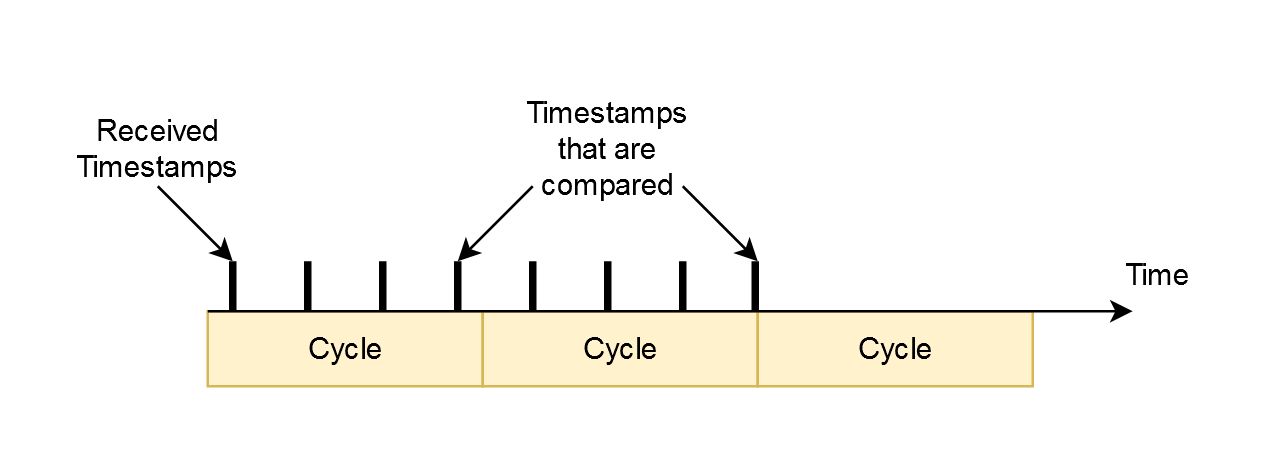

始终使用周期内收到的最后一个有效时间戳。之前的将被丢弃。这意味着无效的时间戳不会立即导致系统错误
错误：
没有新的 Remote Timestamp 已收到超过一个周期。
常见原因：
时间提供者关闭或已停止
控制器和时间提供者之间没有网络连接
网络故障
严重的日程安排问题
消息： Plausibility check of remote timestamp to local timestamp
 |
检查：

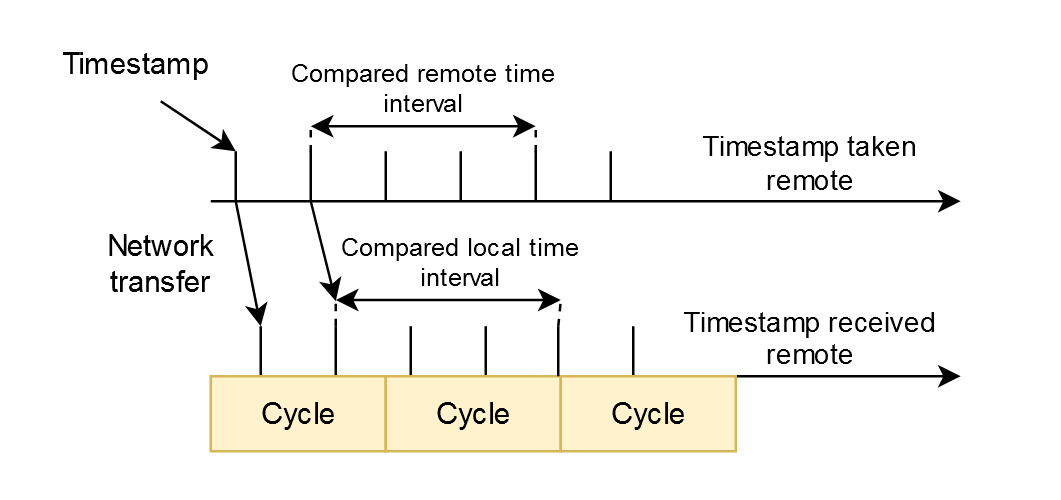

比较最后两次之间的间隔 Sample Timestamps 已使用以及最后两次之间的间隔 Remote Timestamps 使用的。这个 Sample Timestamp 还有 Remote Timestamp 被使用。
错误：
最后两者之间的间隔之差 Sample Timestamps 以及最后两者之间的间隔 Remote Timestamps 大于 5% 的允许容差。
常见原因：
时间提供商的日程安排问题
线程接收时间戳的调度问题
传输网络（交换机等）的延迟
