诊断 — 访问和存储

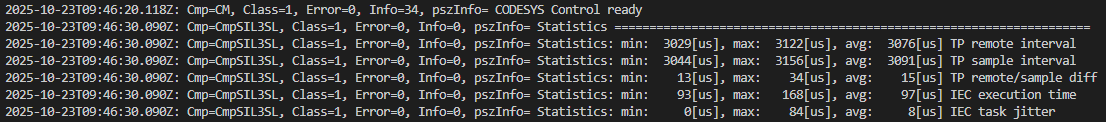

一个名为的新记录器 SafeDiagLog 已为诊断值创建。默认情况下，此记录器处于启用状态，并将诊断值写入标准输出和 SafeDiagLog.csv 控制器上的文件。

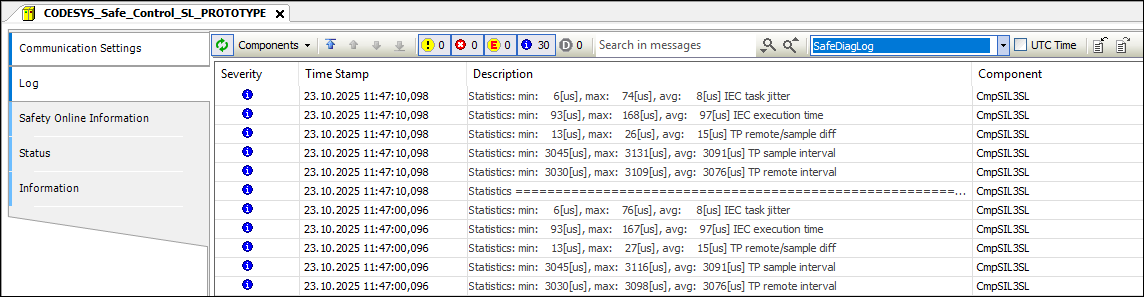

输出也可以在中看到 CODESYS 在 日志 设备编辑器的选项卡。为此，选择 SafeDiagLog 必须选择记录器：

诊断值可通过相应的标准控制器的应用获取 StdPLCItf 在... 的帮助下 CODESYS Safe Control Core 图书馆。

的一个实例 PLCDiagnosis 功能块可用于从标准控制器读取诊断值。

该功能块需要一个数据缓冲区，其中诊断值存储为 pDataBuffer 参数。

这个 byNumDataBufferElements 参数可用于指定数据缓冲区的大小。

数据结构在接口库中定义 CODESYS Safe Control 接口（PLCDIAGNOSIS_DATA）。

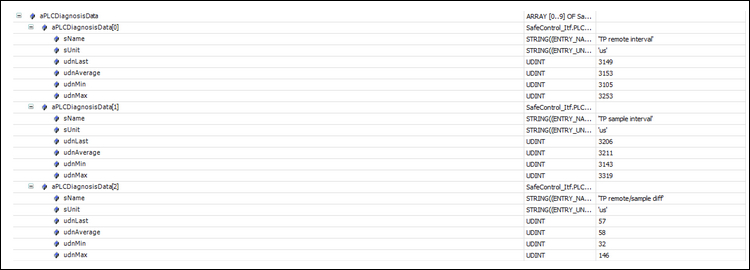

结构中包含以下数据：

在函数块实例之后 PLCDiagnosis 被调用，数据当前位于配置的数据缓冲区中，可以由应用程序进一步处理或用于诊断。
