命令：编辑参数
功能： 这编辑参数对话框用于管理功能块的常量输入参数。
称呼： CFC → 编辑参数菜单；上下文菜单或单击参数功能块字段
要求：
CFC 编辑器处于活动状态。
功能块已实例化，并且具有
VAR_INPUT CONSTANT变量在其声明中。
功能块VAR_INPUT CONSTANT变量在编辑器中显示为范围运算块左下角的单词。
注意
此功能仅适用于已插入 CFC 的框CODESYS >= V3.5 SP4。
注意
只有 CFC 编辑器才具有此功能VAR_INPUT CONSTANT变量。
在 FBD 编辑器中，CODESYS始终在运算块显示所有输入参数，无论它们是否声明为VAR_INPUT或者VAR_INPUT CONSTANT。CODESYS在文本编辑器中也没有对此做出区分。

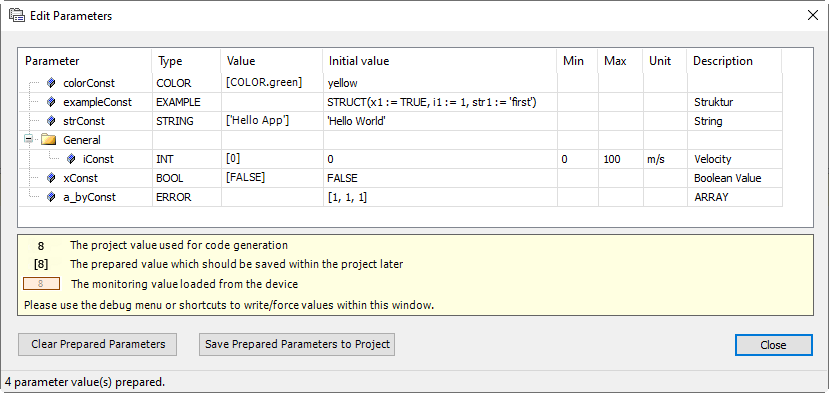

对话框：编辑参数
参数 | 常量输入变量的名称 例子： 如果输入变量标有 |
类型 | 变量的数据类型 对于自定义数据类型，这是 DUT 名称。 例子： |
价值 | 将值传输到功能块实例
提示单击该字段以指定所需的值。 |
初始值 | 声明的初始值 |
分钟 | 如果变量标有 |
最大限度 | 如果变量被标记为 |
单元 | 如果变量被标记为 |
描述 | 声明中的评论 |
清除准备好的参数 | 删除括号中显示的准备好的值 您可以在在线模式下加载并运行应用程序，并在此时使用值对功能块实例进行参数化。为此，请为输入变量指定准备好的值，然后单击调试 →写入值 . 然后将这些值在此准备为可能的转移值。 提示如果您不想使用准备好的值，请删除它们。 注意当您在在线模式下将准备好的值写入变量时，该命令处于活动状态（调试 →写入值命令）。 |
将准备好的参数保存到项目中 | 保存项目中的传输值和参数，以便在下一次在线模式下使用。 注意当您在在线模式下写入或强制值并返回离线模式时，该命令将启用。 |
关闭 | 接受配置的值并关闭对话框 |
FB_Test功能块TYPE EXAMPLE :
STRUCT
x1 : BOOL;
i1 : INT;
str1 : STRING;
END_STRUCT
END_TYPE
TYPE COLOR :
(
yellow,
green,
blue,
black
) // Basic data type is INT, default initialization for all COLOR_BASIC variables is yellow
;
END_TYPE
FUNCTION_BLOCK FB_Test
VAR_INPUT CONSTANT
xConst : BOOL := FALSE; // Boolean value
{attribute 'parameterCategory':='General'}
{attribute 'parameterUnit':= 'm/s'}
{attribute 'parameterMinValue':= '0'}
{attribute 'parameterMaxValue':= '100'}
iConst : INT := 0; // Integer
strConst : STRING := 'Hello World'; // String
exampleConst : EXAMPLE := (x1 := TRUE, i1 := 1, str1 := 'first'); // STRUCT
colorConst : COLOR := yellow; // ENUM
END_VAR
VAR_OUTPUT
END_VAR
VAR
END_VAR
;
PROGRAM PLC_PRG
VAR
xStart : BOOL;
fbTest : FB_Test;
END_VAR
fbTest |
