在面向页面的编辑器中编程
注意
创建 POU 时，您需要遵循实现语言。之后，您将无法在连续功能图（CFC）和连续功能图（CFC）- 面向页面实现语言。
“连续功能图 (CFC) - 面向页面”实现语言是 CFC 的一种变体。它与简单的 CFC 的区别在于，代码可以分布在编辑器中任意数量的“页面”上。这样，您可以创建易于打印的大型功能块图。每页都有边缘区域，您可以在其中安排与其他页面的连接。
创建页面
设置页面大小
在页面导航器中复制和插入页面
复制 CFC 实现语言中的 POU 实现并插入到页面中
边界区域的输入、输出和连接标记结构良好且节省空间
带有连接标记的跨页面连接
 |

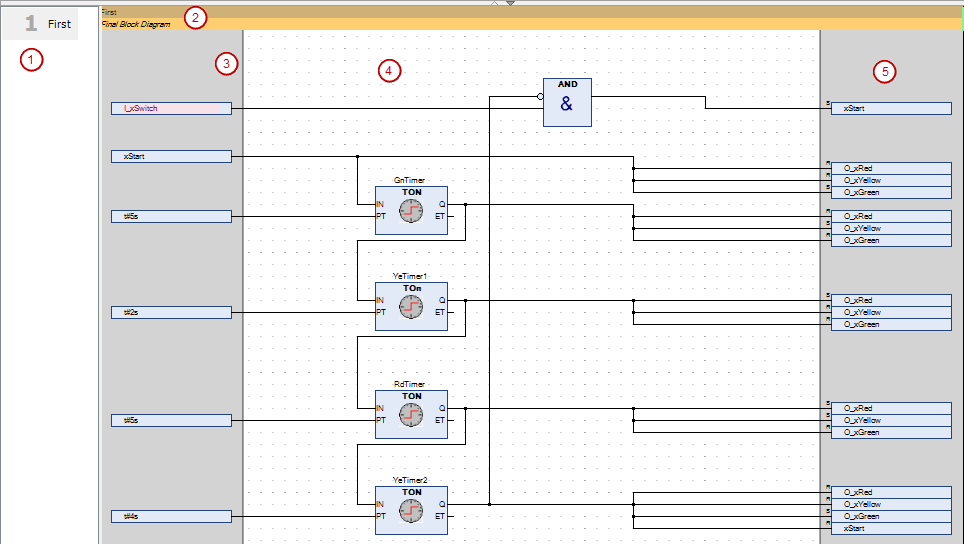

页面导航器
带有名称和描述的页眉
左边框区域保留用于输入和接收连接标记
程序区
右边框区域保留用于输出和发送连接标记
配置编辑器
您可以在CODESYS选项CFC 编辑器类别。例如，看法选项卡，您可以根据数据类型配置连接线的颜色。
编辑
您可以拖动页元素来自工具箱视图到页面导航。然后插入一个附加页面。
可以在页面导航中选择现有页面，然后单击 编辑 → 复制 和 编辑 → 粘贴 来复制它们。
页面大小可以通过编辑页面大小命令。
通过以下方式建立多个页面的连接：连接标记– 来源和连接标记– 水槽元素。当您将连接线从输入引脚或输出引脚拖到边框区域时，会自动创建一个新的连接标记。其优点是“列出组件”输入帮助提供了所有先前定义的连接标记源。
如果您在编辑器中选中了一个元素，则可以使用箭头键将选择从一个元素移动到下一个元素，从而浏览整个电路。如果您随后选中一个连接标记并按下另一个箭头键，则下一页/上一页对应的连接标记也会被选中。
您可以通过单击将网络从 CFC POU 传输到面向页面的 CFC 的程序区域编辑 → 复制和编辑 → 粘贴（从剪贴板）。或者，您也可以使用拖放操作。
执行顺序
执行顺序根据页面在编辑器页面导航器中的排序顺序自动确定。在页面中，面向页面的 CFC 对象的行为与 CFC 对象相同。因此，您可以在以下对象之间切换：自动数据流模式和显式执行顺序模式。
