创建拓扑视图

将 PLC 添加到拓扑视图

在拓扑视图中，您可以在可自由选择的屏幕中显示在自动化服务器上输入的 PLC 及其网络拓扑。

. 要求

点击 PLC → 拓扑视图.
点击新拓扑视图.
在里面创建拓扑视图对话框中，指定拓扑视图的名称和描述。
点击选择图片按钮并从您的文件目录中选择拓扑视图的图像。可能的图像格式是 jpeg, gif, png，和 svg.
点击产生按钮。
所选图像显示为拓扑视图。
点击编辑按钮。

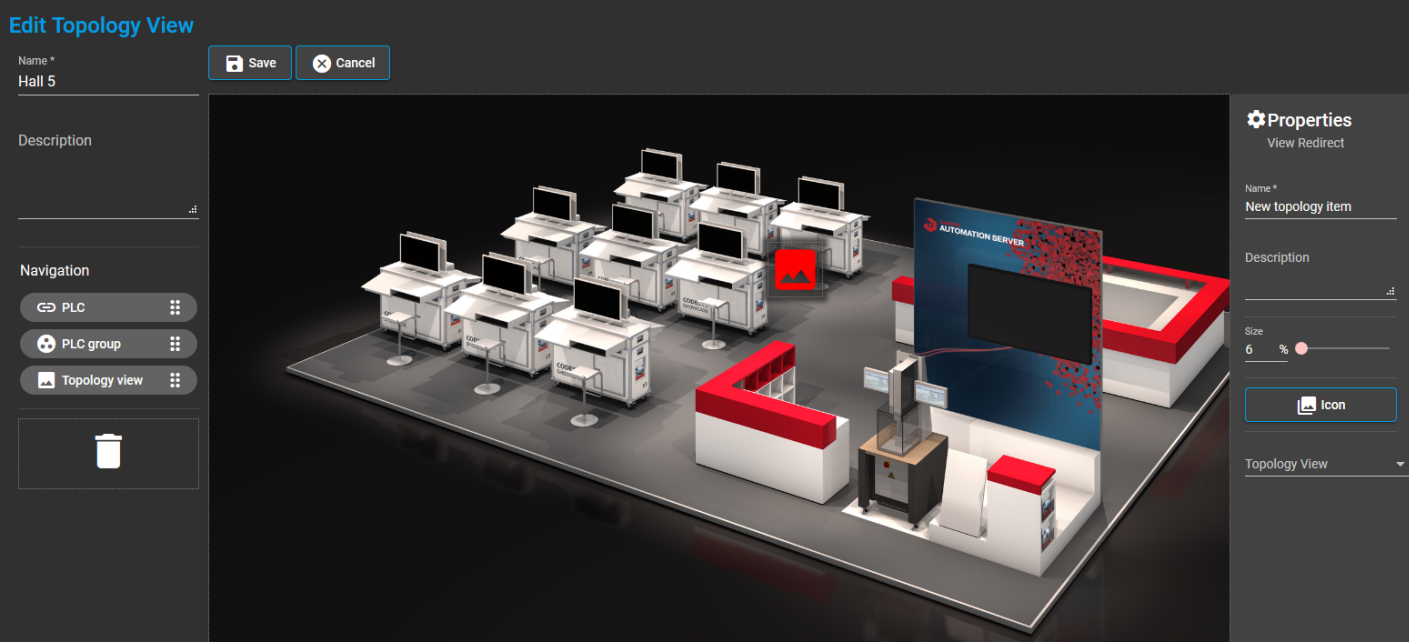

这编辑拓扑视图窗口打开。
拖动图像中的元素到 PLC。
这为 PLC 添加图标。

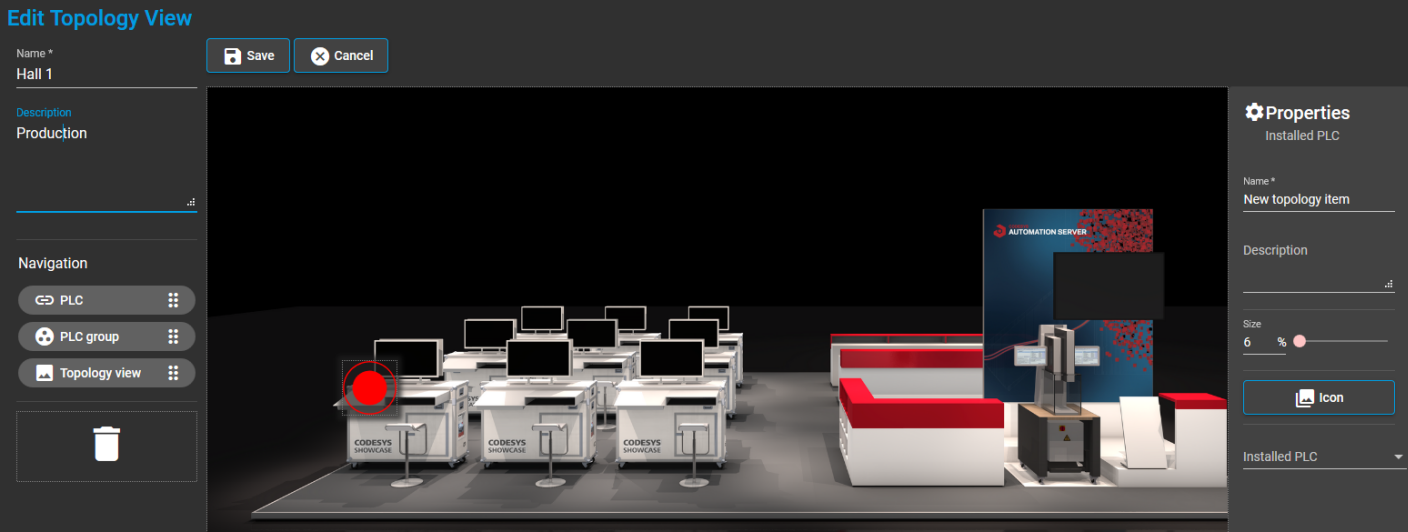

这特性视图在图像右侧打开，用于显示和编辑视图中所选 PLC 的属性。
在以下步骤中，您将配置特性看法。
指定中的值名称和描述添加的 PLC 的字段。
点击图标.在里面拓扑图标对话框中，选择默认图标或从文件目录中添加自定义图标。
点击行以确认您的选择。
您可以通过在尺寸字段，通过移动滑块，或通过箭头键。
点击安装的PLC.
这选择 PLC 对话框打开。
选择所需的 PLC。
对话框关闭。
选定的 PLC 显示在特性在里面安装的PLC 场地。
点击保存按钮。
您最近创建的拓扑视图已保存并显示。
在此拓扑视图中，单击 PLC 图标或您为 PLC 选择的图标。
将打开一个对话框并显示此 PLC 的序列号。
在对话框中，单击细节按钮。
这 PLC详情视图打开。该视图包含有关 PLC 的详细信息，并提供用于处理 PLC 的广泛功能。有关更多信息，请参阅： PLC详细信息

按照上一教程的步骤 1-4 中的说明创建一个新的拓扑视图。
您还可以打开现有的拓扑视图。为此，请选择 PLC → 拓扑视图菜单并单击所需的拓扑视图拓扑视图窗户。
点击编辑按钮。
这拓扑视图窗口打开。
拖动图像中的元素到所需的位置。
这图标被添加到图像中。

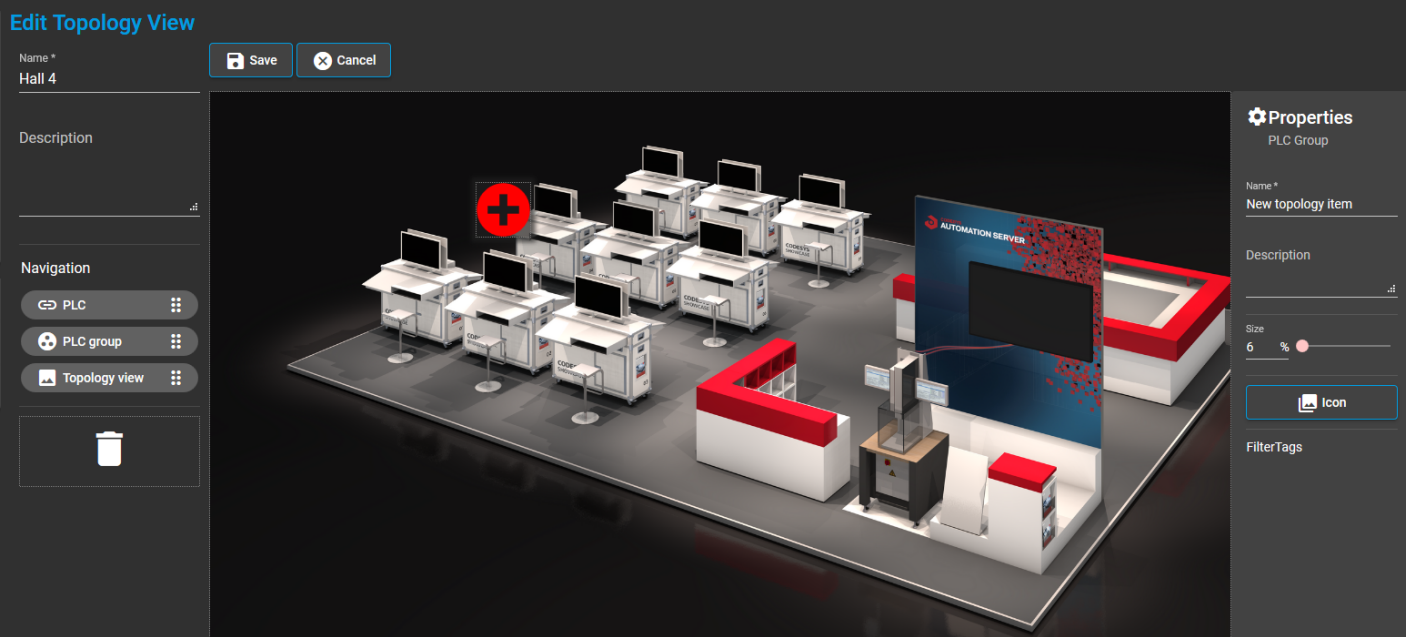

这特性视图在图像右侧打开，用于在视图中显示和编辑所选 PLC 的属性。
在以下步骤中，您将配置特性看法。
指定中的值名称和描述添加的 PLC 组的字段。
点击图标.在里面选择拓扑图标对话框中，选择默认图标或从文件目录中添加自定义图标。
点击行以确认您的选择。
您可以通过在尺寸字段，通过移动滑块，或通过箭头键。
在属性中，单击标签.
显示您分配给 PLC 的所有变量列表显示.
选择所需的标签。多选也是可能的。
点击保存按钮。
您最近创建的拓扑视图已保存并显示。
在此拓扑视图中，单击 PLC 组的图标，或您在步骤 6 中添加的图标。
这列表显示窗口打开并显示您在这些说明的第 9 步中添加到此 PLC 组的那些 PLC。
