设备诊断生成器
设备诊断模块是Application Composer的标准组件，包含在库中 AC_DeviceDiagnosis。该模块是顶级模块，可以通过命令添加到模块树中 添加顶级模块实例。
图 33. 模块树中的设备诊断模块
借助设备诊断模块，基于现有设备配置创建可视化页面，以树形结构描述 PLC 和连接的现场总线设备。在这个树形结构中，显示了每个组件的状态。如有必要，可以调用详细信息或更改单个组件的操作模式。

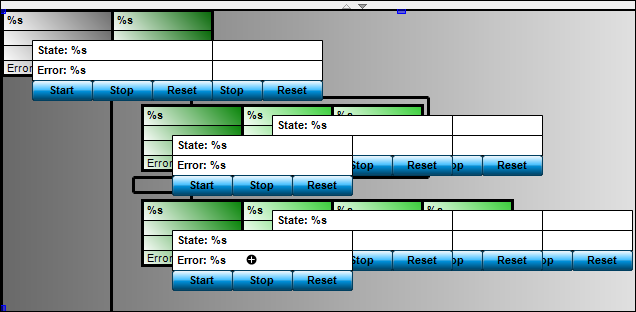

图 34. 生成设备诊断的可视化页面
要求
显示的诊断详细信息来自设备创建的 CAA-Device-Diagnose-FB (device-FB)。要生成这些组件，选项 激活设备诊断 必须在 PLC 设置中进行设置。这些 FB 不仅提供（上述）概览中显示的正常状态信息，还提供附加显示屏中显示的详细信息。如果选项 激活设备诊断 如果在生成之前未设置，则生成过程将中止并自动设置该选项，以便下一次生成运行创建所需的可视化效果。
要生成此可视化页面，必须在 发电机配置。
在线模式下的设备诊断
在在线模式下，显示设备名称、状态和错误代码。
设备的状态以颜色方案显示：
绿色：设备状态为“正在运行”
红色：设备状态不为“正在运行”
图 35. 用于更改状态的对话框
单击设备会打开一个窗口，可以在其中停止设备，（停止）， 重置 （重置）或开始（开始）。第一次打开对话框时，会显示所有功能。硬件不支持的功能将在首次激活时淡出。
