変数の構成

重要

トレンド記録用の変数の数は制限されています。ただし、トレンド記録ごとに数を調整できます。これを行うには、オブジェクトを開きます。あなたは見つけるでしょう 変数の最大数 以下の設定 記録設定.

詳細については、次を参照してください。 トレンド記録

IEC変数の追加

  1. デバイス ツリーで、 _visu_icon_trend_recording.png トレンド記録 物体。

    対応するエディターが開きます。トレンド構成のツリー ビューでは、一番上のエントリが選択され、右側に現在の構成が表示されます。 記録設定.

  2. ツリービューでエントリを右クリックします。

    クリック _cds_icon_add.png 変数を追加.

    追加の変数が追加されました。空白の設定が 可変設定 ツリー ビューの右側。

  3. から有効なIEC変数を選択します 変数 分野。

    これらの IEC 変数からのデータは、トレンド グラフに標準の Y 軸 (名前付き) として表示されるように記録されます。

  4. 定義する カーブタイプ そしてディスプレイ。

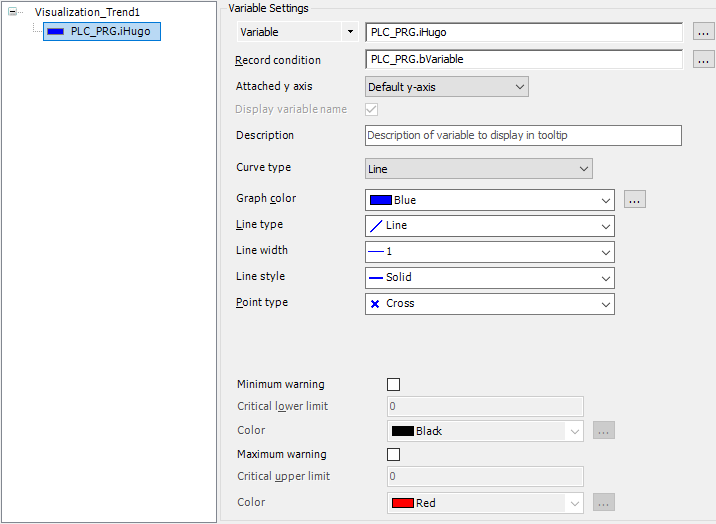

    例:


パラメータの追加

  1. の下のデバイス ツリーで、 トレンド記録マネージャー ノードで、傾向記録をダブルクリックします (_visu_icon_trend_recording.png トレンド記録 オブジェクトタイプ)。

  2. ツリー ビューでエントリを右クリックします。

    クリック _cds_icon_add.png 変数を追加.

  3. 矢印記号 (_cds_icon_arrow_down.png) の左側に 変数 入力フィールドと選択 パラメーター.

  4. クリック _visu_icon_three_dots.png ボタンをクリックして、入力アシスタントを開きます。を選択 「追跡可能な」パラメータ カテゴリー。

    ターゲット デバイスがそのような追跡可能なパラメータを提供する場合、それらは右側に表示されます。

  5. パラメータを選択します。

  6. 定義する カーブタイプ パラメータの表示。
