トレース入門

次のプログラムでプロジェクトを作成します PLC_PRG：

                    PROGRAM PLC_PRG
                    VAR
                    iVar : INT;
                    rSin : REAL;
                    rVar : REAL;
                    END_VAR

                    iVar := iVar + 1;
                    iVar := iVar MOD 33;

                    rVar := rVar + 0.1;
                    rSin := 30 * SIN(rVar);

デバイスツリーで、アプリケーションを選択し、をクリックして新しいビジュアライゼーションを追加しますプロジェクト→オブジェクトの追加→視覚化。
対応する視覚化エディタが開きます。
追加します視覚化以下のデバイスツリーへのオブジェクト申し込み。
空のビジュアライゼーションが表示されます。
クリックツールボックス→特別なコントロール。
をドラッグします痕跡視覚化エディタへの要素。
トレンド要素のプロパティが右側に表示されます。
クリックのシンボル痕跡財産。
The トレース構成ダイアログが開きます。
クリック変数を追加トレース構成のツリービューにエントリを追加し、プロジェクト変数を選択します（たとえば、 PLC_PRG.rSin）。
トレース構成の最上位ノードをクリックします。
グループ記録設定右側に表示されます。
を選択 MainTask のオプションタスク設定。
ヒント：トレースレコードと対応するプログラムは、同じタスクで実行する必要があります。
クリックわかった。
タスク構成が適用されます。
微量元素を選択してクリック視覚化→トレースを制御するための要素の挿入。
The トレースウィザードダイアログが開きます。デフォルトでは、すべてのコントロールがそこでアクティブになります。
クリックわかったダイアログを終了します。
コントロールがビジュアライゼーションに追加され、コントロール変数が宣言されます。次に、コントロールとトレース要素がコントロール変数で構成されます。
アプリケーションをコントローラーにダウンロードして起動します。

例

例 15. IEC変数の正弦波データを記録します PLC_PRG.rSin

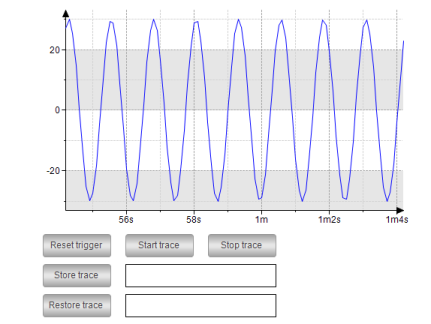

The PLC_PRG プログラムはコントローラで実行されています。「はじめに」の手順に従うと、次のインターフェイスが表示されます。

ボタンをクリックすると、トレースレコードを制御できます。
